SIMOS8.4 — pinout złącza (5 pinów)

Dane modułu

Nośnik / chip
producent nie podaje oznaczenia
Tryb pracy
BOOT
Źródło
lista ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH
OBDSTAR ECU MASTER
zasilanie 12 V i adapter BENCH
· producent nie podaje oznaczenia pamięci — chip potwierdzamy przy module

Podłączenie na stole — numery pinów

T94-2GroundT94-64+12VT94-67CAN LowT94-68CAN HighT94-87+12V
Numery z legendy producenta; przed podaniem zasilania sprawdź je w module.

Procedura

  1. Zdejmujemy sterownik i podłączamy na stole (zasilanie 12 V + CAN/K-Line).
  2. Czytamy pamięć SIMOS8.4 — OBDSTAR ECU MASTER, tryb BENCH/BOOT.
  3. Przygotowujemy plik: immo off / klon / korekta map — zależnie od zlecenia.
  4. Przeliczamy sumę kontrolną (CS) — bez tego sterownik nie wstanie.
  5. Zapisujemy przez OBDSTAR ECU MASTER i weryfikujemy odczytem kontrolnym.
  6. Montujemy w aucie, sprawdzamy komunikację i rozruch.

Zdjęcia

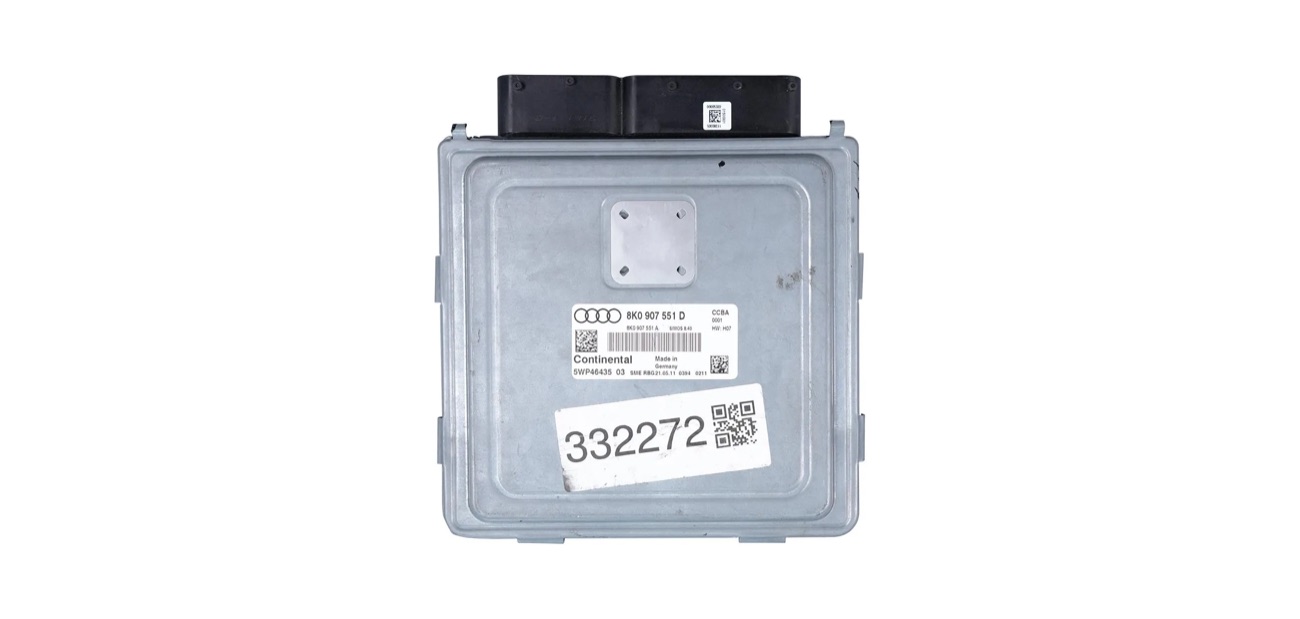

Blok — SIMOS8.4
Blok — SIMOS8.4

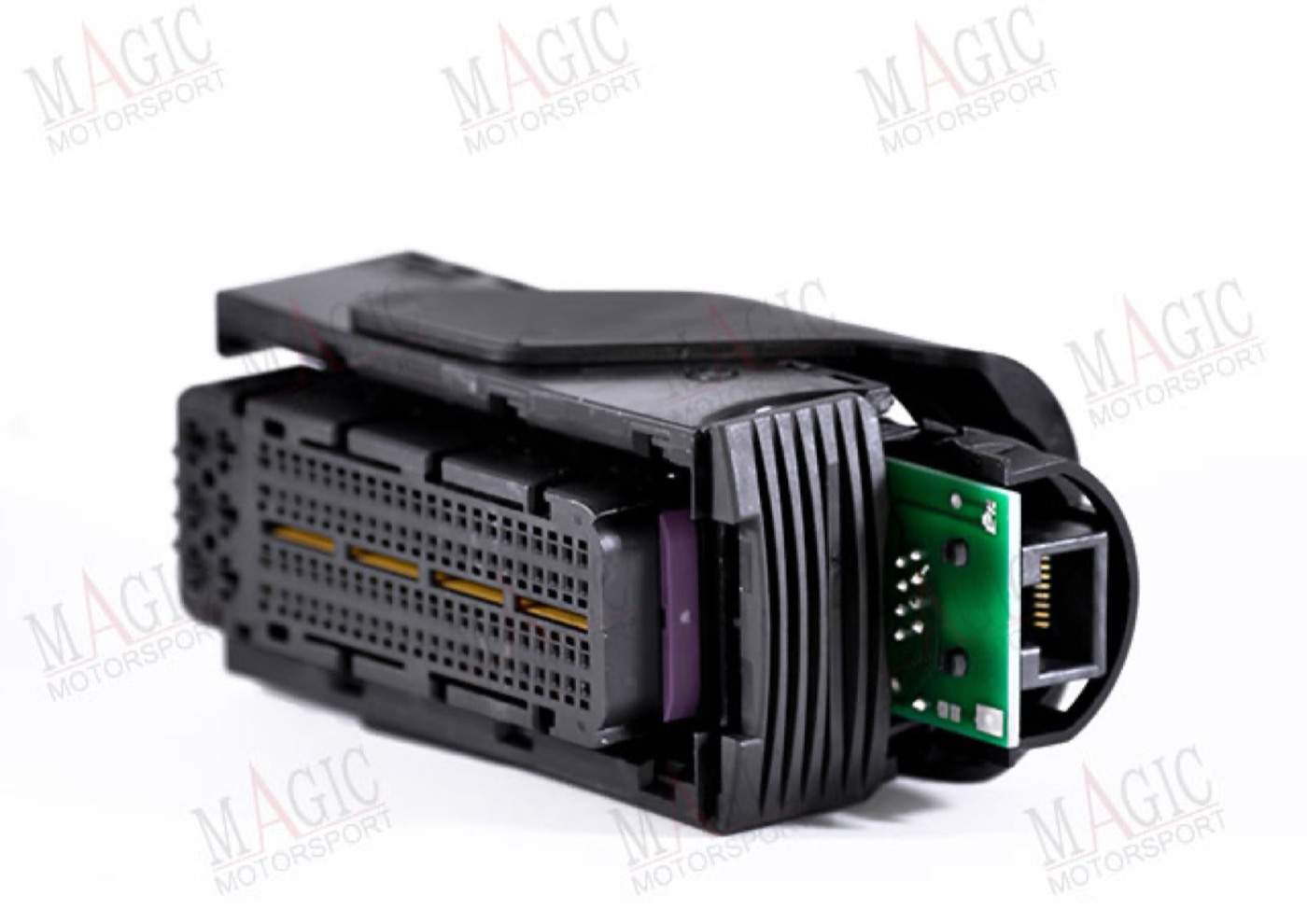

Blok — Simos 8.4
Blok — Simos 8.4

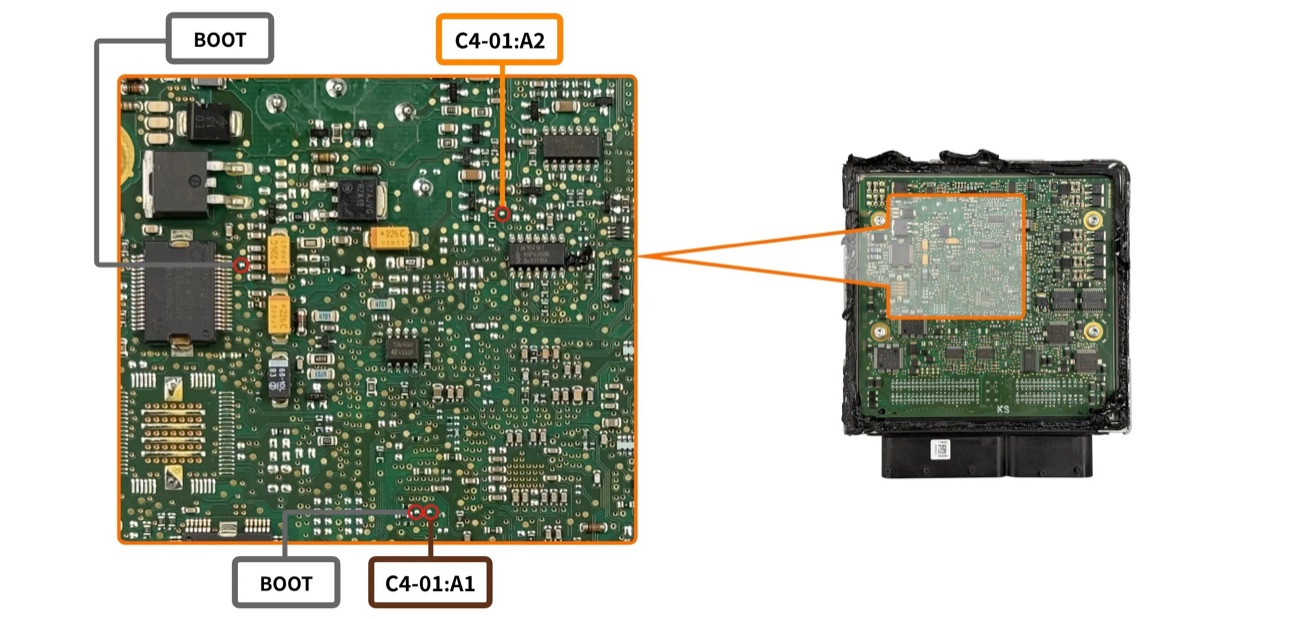

Podłączenie — SIMOS8.4 BOOT
Podłączenie — SIMOS8.4 BOOT

Podobne bloki

SID908IAW7SMIAW5AMMEC501IAW4MVSID202SIMOS3SIMSIMOS3XXSIM
Ten sam producent lub rodzina — często mają zbliżony pinout i nośnik pamięci.
