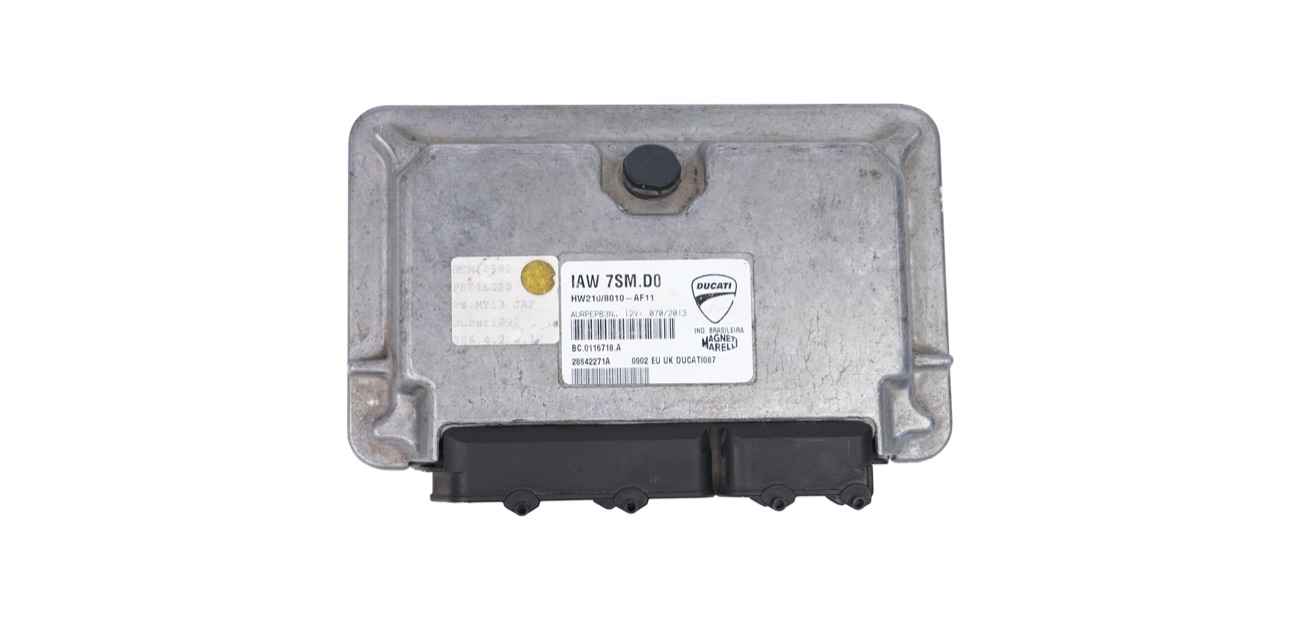

IAW7SM — sterownik
Dane modułu
- Nośnik / chip
- producent nie podaje oznaczenia
- Źródło
- lista ECM (OBDSTAR ECU MASTER)
Dostęp i sprzęt
BENCH
OBDSTAR ECU MASTER
zasilanie 12 V i adapter BENCH
· producent nie podaje oznaczenia pamięci — chip potwierdzamy przy module
Schemat połączenia

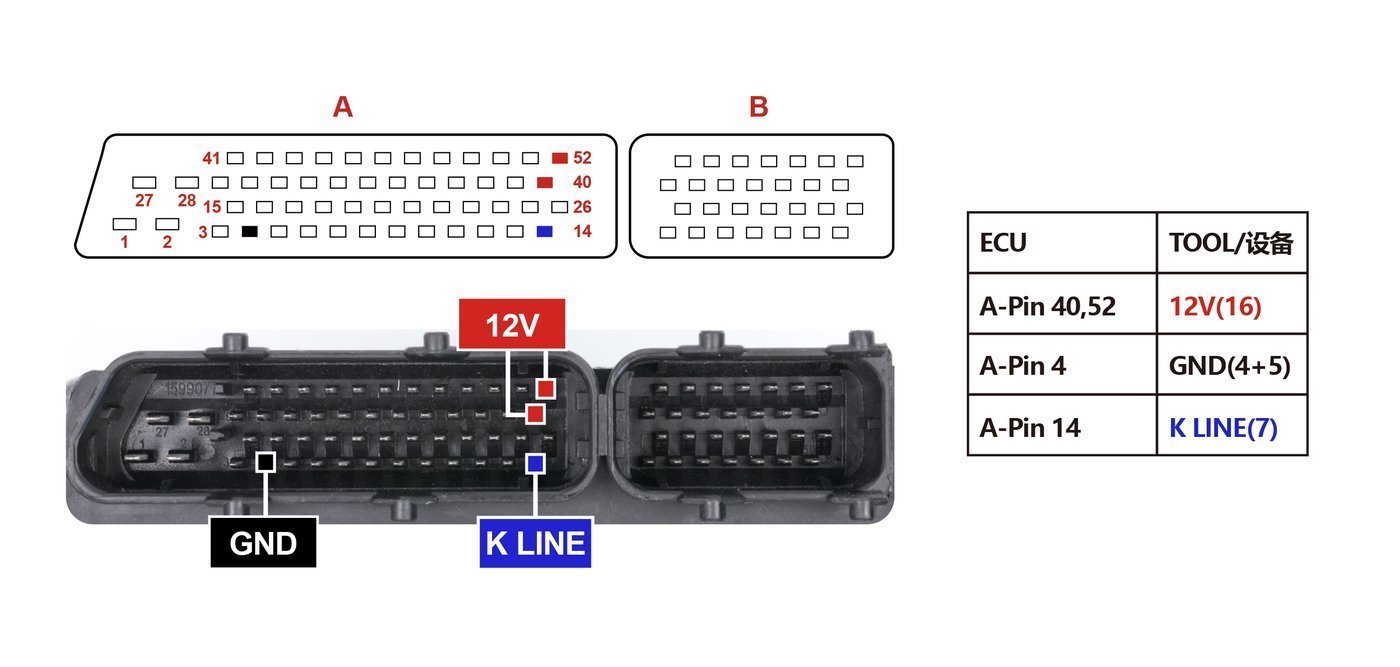

Schemat złącza — IAW7SM PINOUT
Przed podłączeniem sprawdź numery pinów w module.
Procedura
- Zdejmujemy sterownik i podłączamy na stole (zasilanie 12 V + CAN/K-Line).
- Czytamy pamięć IAW7SM — OBDSTAR ECU MASTER, tryb BENCH/BOOT.
- Przygotowujemy plik: immo off / klon / korekta map — zależnie od zlecenia.
- Przeliczamy sumę kontrolną (CS) — bez tego sterownik nie wstanie.
- Zapisujemy przez OBDSTAR ECU MASTER i weryfikujemy odczytem kontrolnym.
- Montujemy w aucie, sprawdzamy komunikację i rozruch.
