ECU-SRSelektronika auto · Wrocław

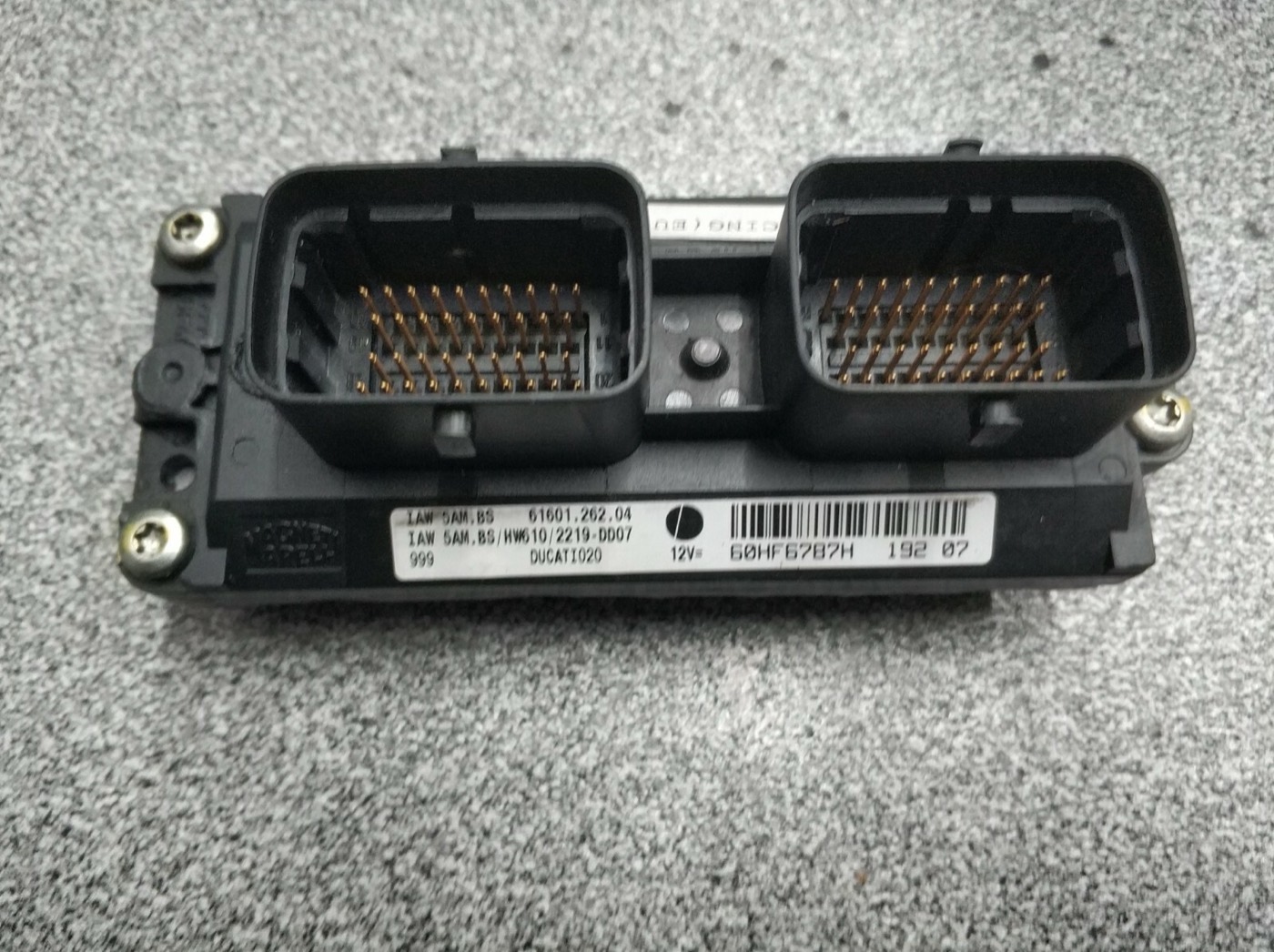

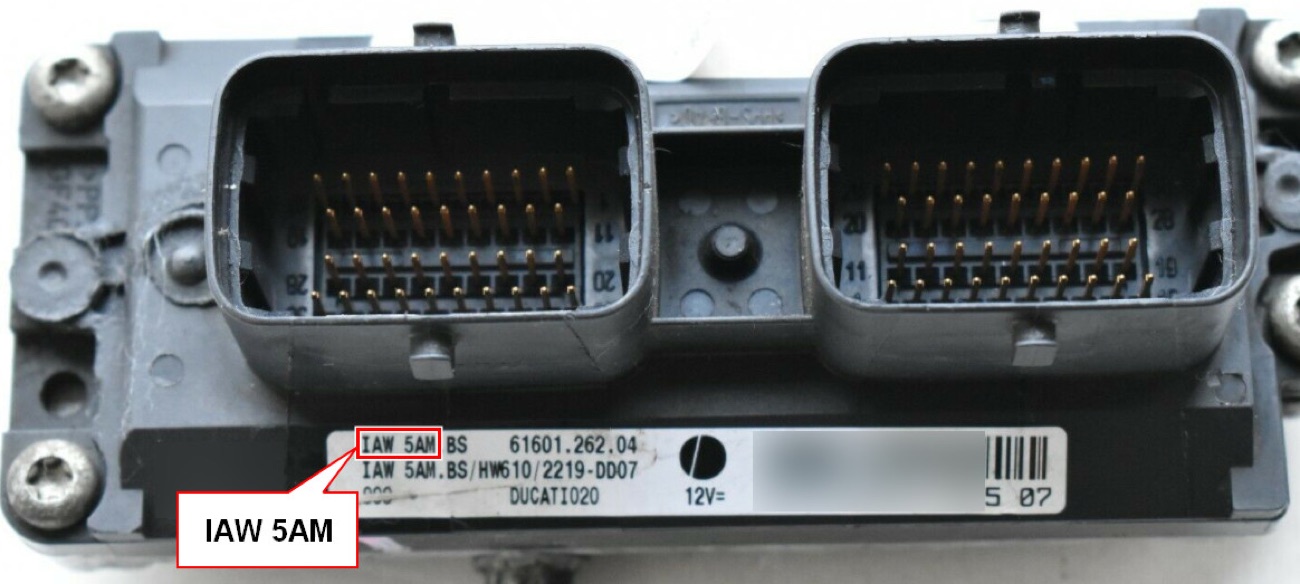

IAW5AM — pinout złącza: +12V, Ground, K-Line
Dane modułu
- Nośnik / chip
- producent nie podaje oznaczenia
- Źródło
- lista ECM (OBDSTAR ECU MASTER)
Dostęp i sprzęt
BENCH
OBDSTAR ECU MASTER
zasilanie 12 V i adapter BENCH
· producent nie podaje oznaczenia pamięci — chip potwierdzamy przy module
Podłączenie na stole — numery pinów
X-4+12VX-10GroundX-16K-LineX-17+12VX-34Ground
Numery z legendy producenta; przed podaniem zasilania sprawdź je w module.
Procedura
- Zdejmujemy sterownik i podłączamy na stole (zasilanie 12 V + CAN/K-Line).
- Czytamy pamięć IAW5AM — OBDSTAR ECU MASTER, tryb BENCH/BOOT.
- Przygotowujemy plik: immo off / klon / korekta map — zależnie od zlecenia.
- Przeliczamy sumę kontrolną (CS) — bez tego sterownik nie wstanie.
- Zapisujemy przez OBDSTAR ECU MASTER i weryfikujemy odczytem kontrolnym.
- Montujemy w aucie, sprawdzamy komunikację i rozruch.
Zdjęcia
