SID908 — sterownik

Dane modułu

Producent sterownika
CONTINENTAL
Nośnik / chip
producent nie podaje oznaczenia
Źródło
lista ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH
OBDSTAR ECU MASTER
zasilanie 12 V i adapter BENCH
· producent nie podaje oznaczenia pamięci — chip potwierdzamy przy module

Schemat połączenia

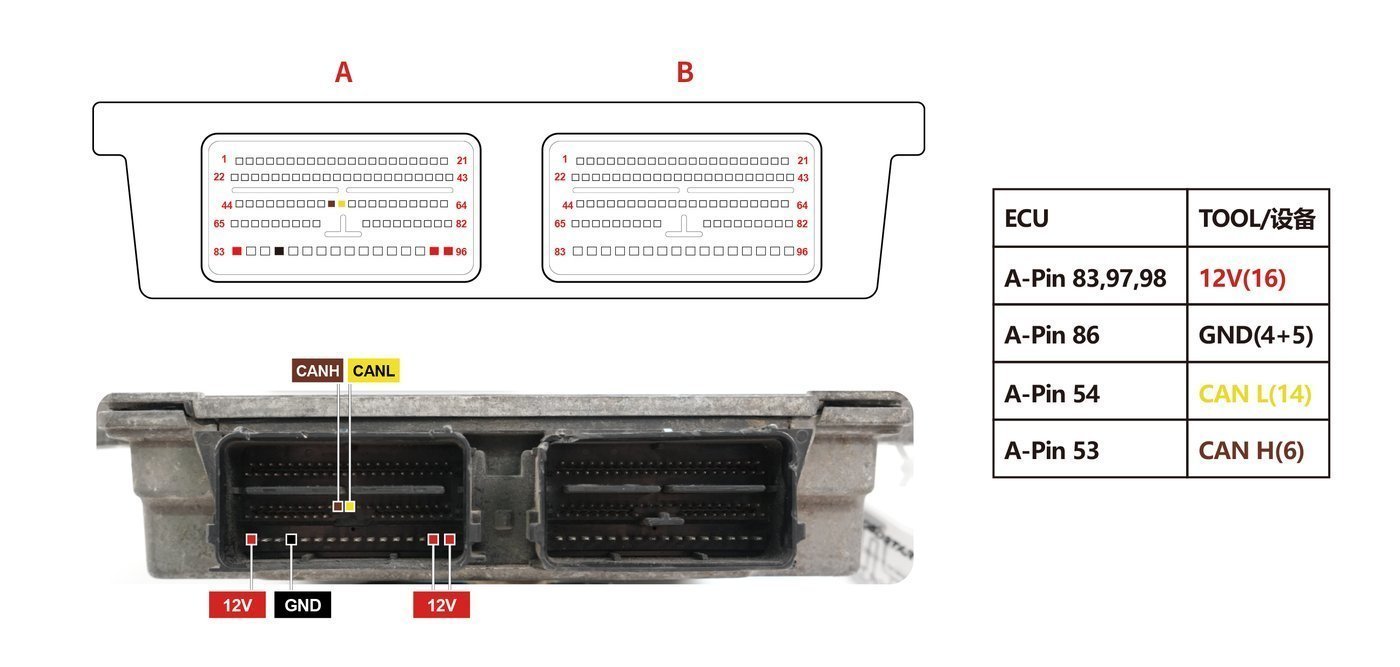

Schemat złącza — CONTINENTAL SID908
Schemat złącza — CONTINENTAL SID908
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Zdejmujemy sterownik i podłączamy na stole (zasilanie 12 V + CAN/K-Line).
  2. Czytamy pamięć SID908 — OBDSTAR ECU MASTER, tryb BENCH/BOOT.
  3. Przygotowujemy plik: immo off / klon / korekta map — zależnie od zlecenia.
  4. Przeliczamy sumę kontrolną (CS) — bez tego sterownik nie wstanie.
  5. Zapisujemy przez OBDSTAR ECU MASTER i weryfikujemy odczytem kontrolnym.
  6. Montujemy w aucie, sprawdzamy komunikację i rozruch.

Zdjęcia

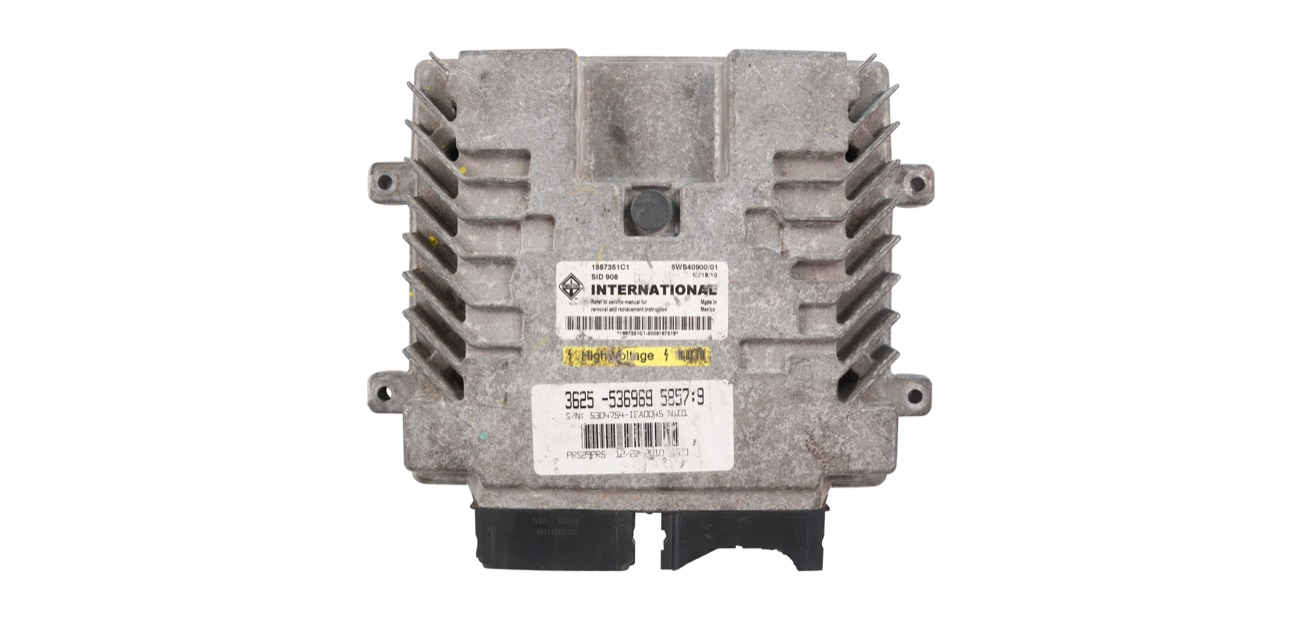

Blok — CONTINENTAL SID908 1
Blok — CONTINENTAL SID908 1
Schemat — CONTINENTAL SID908
Schemat — CONTINENTAL SID908
