SID202 — sterownik

Dane modułu

Nośnik / chip
MPC561
Tryb pracy
BENCH
Źródło
lista ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

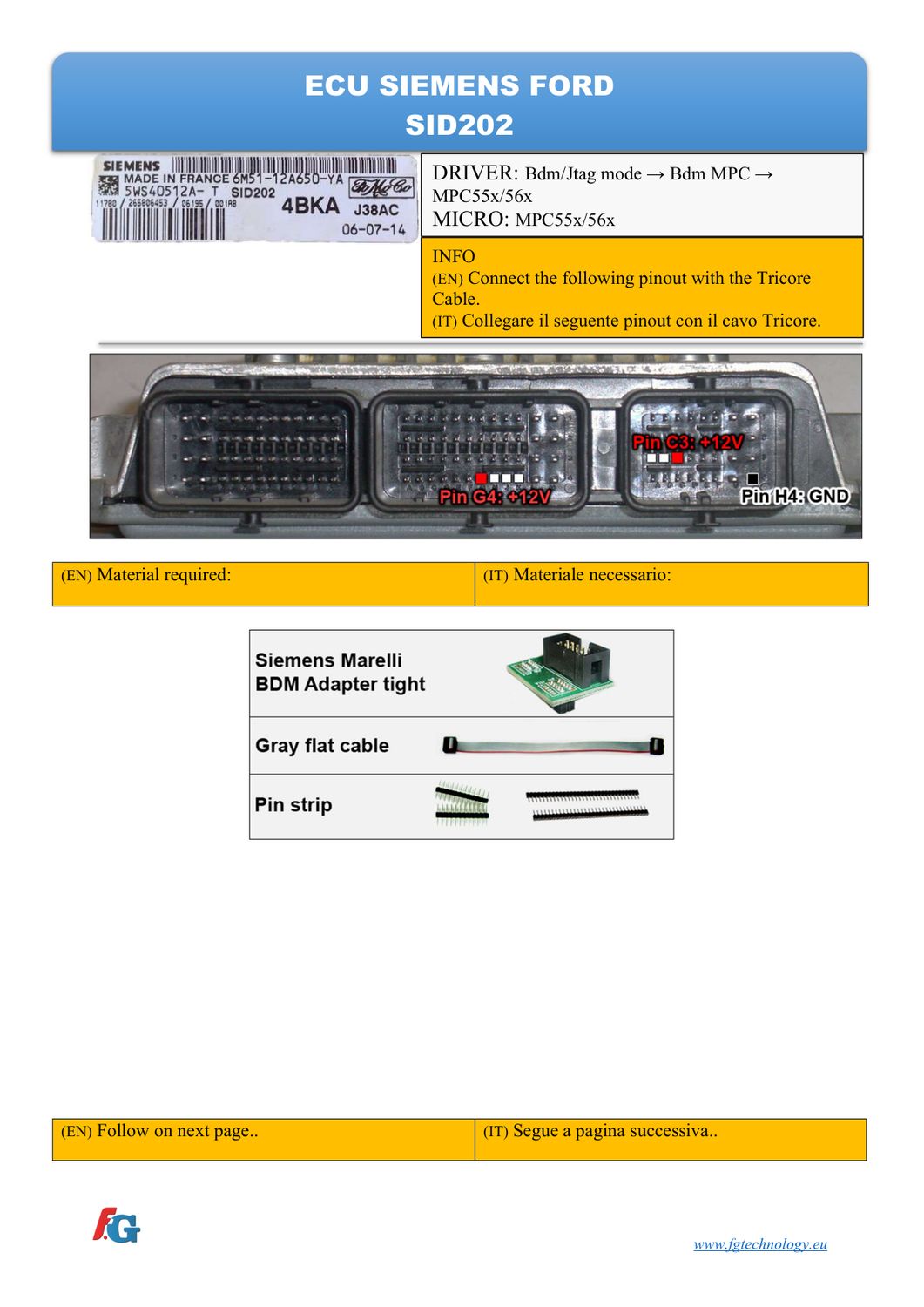

Schemat złącza — MPC55x MPC56x SIEMENS SID202
Schemat złącza — MPC55x MPC56x SIEMENS SID202
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Zdejmujemy sterownik i podłączamy na stole (zasilanie 12 V + CAN/K-Line).
  2. Czytamy pamięć MPC561 — OBDSTAR ECU MASTER, tryb BENCH/BOOT.
  3. Przygotowujemy plik: immo off / klon / korekta map — zależnie od zlecenia.
  4. Przeliczamy sumę kontrolną (CS) — bez tego sterownik nie wstanie.
  5. Zapisujemy przez OBDSTAR ECU MASTER i weryfikujemy odczytem kontrolnym.
  6. Montujemy w aucie, sprawdzamy komunikację i rozruch.

Zdjęcia

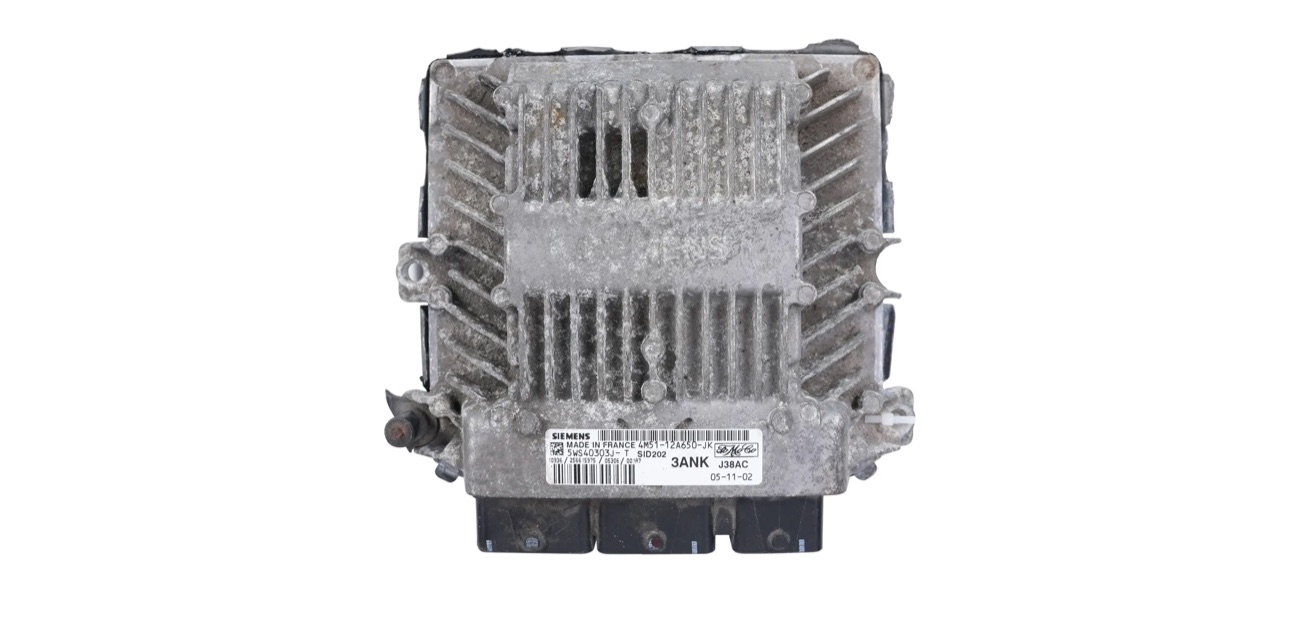

Blok — SID202 MPC561 ECU
Blok — SID202 MPC561 ECU

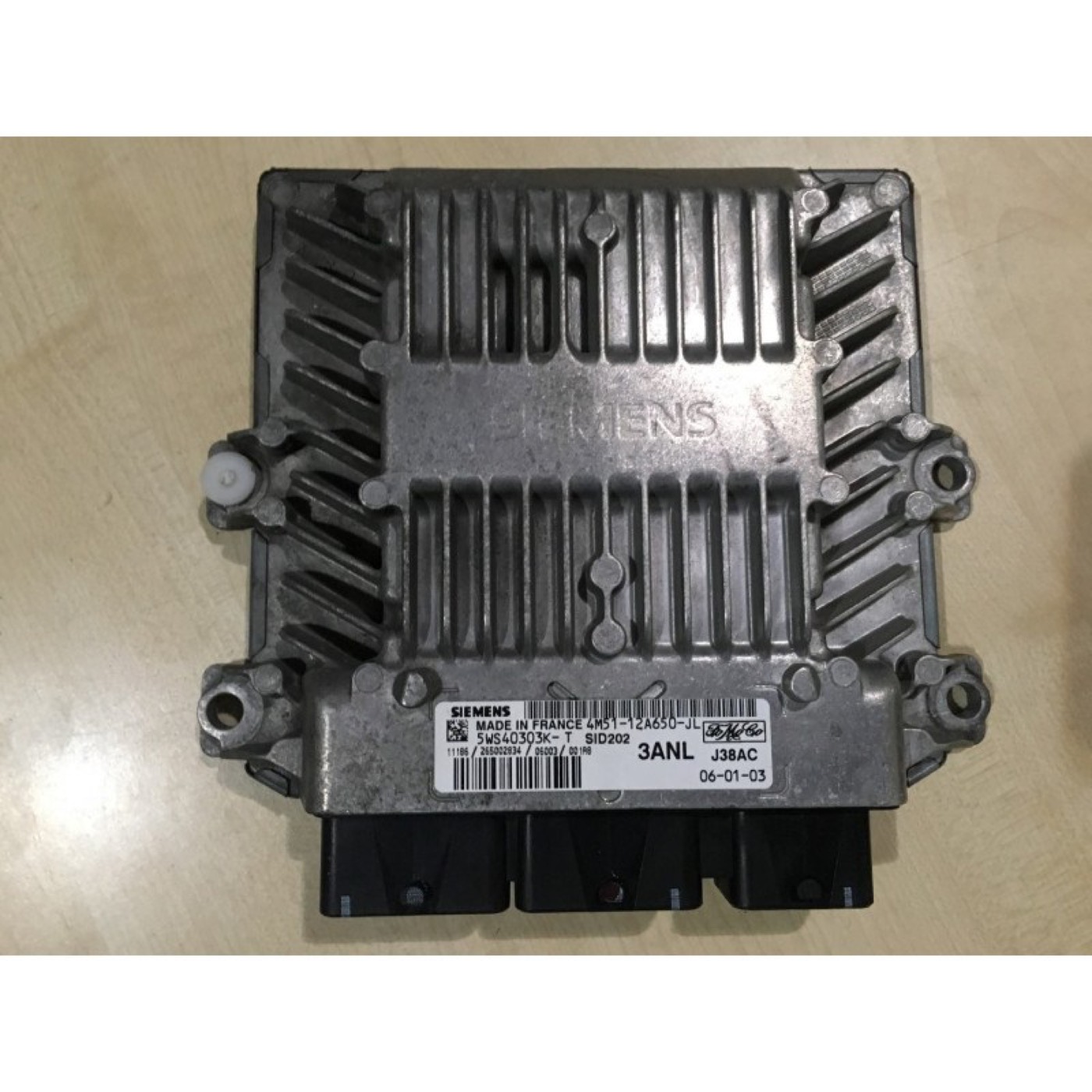

Blok — FOMOCO_SIEMENS_SID202
Blok — FOMOCO_SIEMENS_SID202
Adapter — MPC561 (VVDI PROG, wyprowadzenia chipu)
Adapter — MPC561 (VVDI PROG, wyprowadzenia chipu)

Podobne bloki

SID908IAW7SMIAW5AMMEC501IAW4MVSIMOS8.4SID801SID
Ten sam producent lub rodzina — często mają zbliżony pinout i nośnik pamięci.
