SIMK41 — sterownik (HYUNDAI)

Dane modułu

Marka
HYUNDAI
Producent sterownika
CONTINENTAL/SIEMENS/VDO
Nośnik / chip
29F200BB
Tryb pracy
BENCH/BOOT
Adapter
P004/P003/P003+/MP001
Odczyt
EXT FLASH, EXT EEPROM
Dodatkowo
CS
Źródło
lista ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

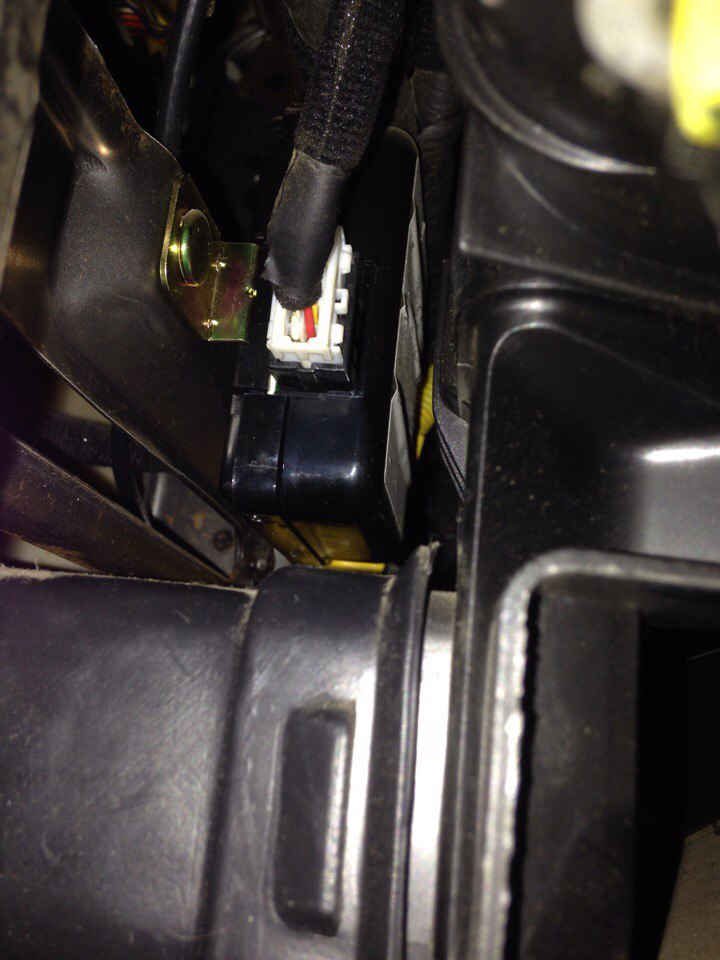

Schemat złącza — Kia/Hyundai SIMK-41/43, SIM2K-47
Schemat złącza — Kia/Hyundai SIMK-41/43, SIM2K-47
Przed podłączeniem sprawdź numery pinów w module.

Podłączenie na stole — numery pinów

3+12V22+12V2Ground47K-Line
Numery z legendy producenta; przed podaniem zasilania sprawdź je w module.

Procedura

  1. Zdejmujemy sterownik i podłączamy na stole (zasilanie 12 V + CAN/K-Line).
  2. Czytamy pamięć 29F200BB — OBDSTAR ECU MASTER, tryb BENCH/BOOT.
  3. Przygotowujemy plik: immo off / klon / korekta map — zależnie od zlecenia.
  4. Przeliczamy sumę kontrolną (CS) — bez tego sterownik nie wstanie.
  5. Zapisujemy przez OBDSTAR ECU MASTER i weryfikujemy odczytem kontrolnym.
  6. Montujemy w aucie, sprawdzamy komunikację i rozruch.

Zdjęcia

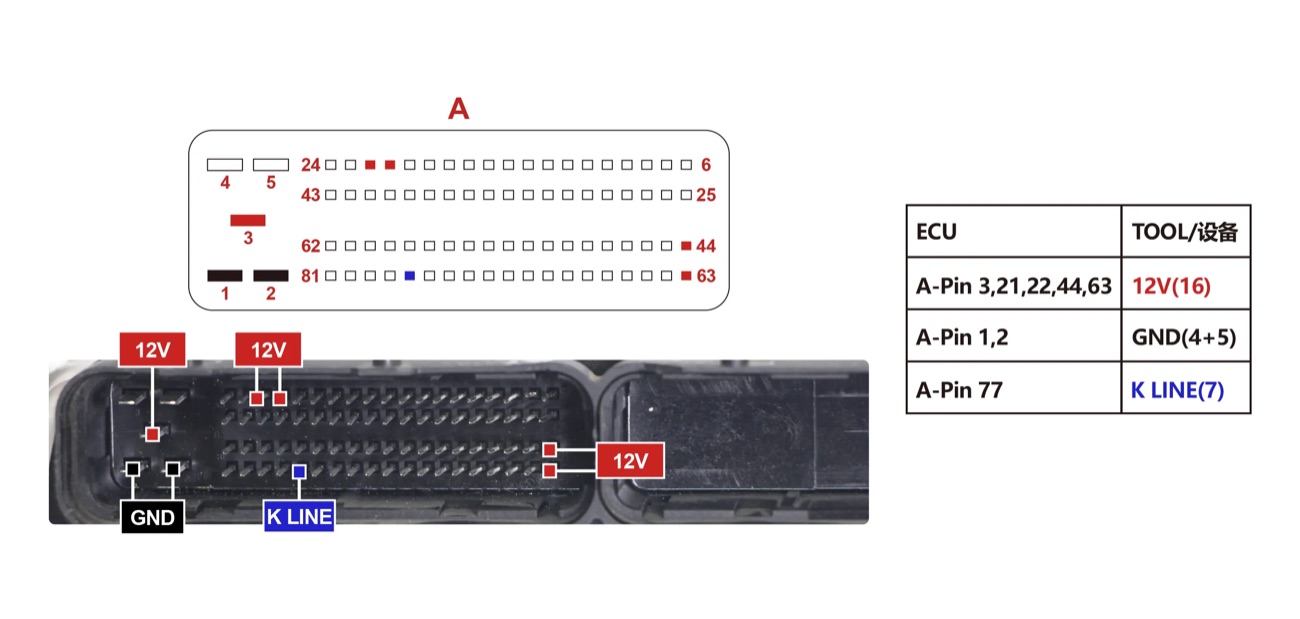

Blok — KIA SIMK41
Blok — KIA SIMK41

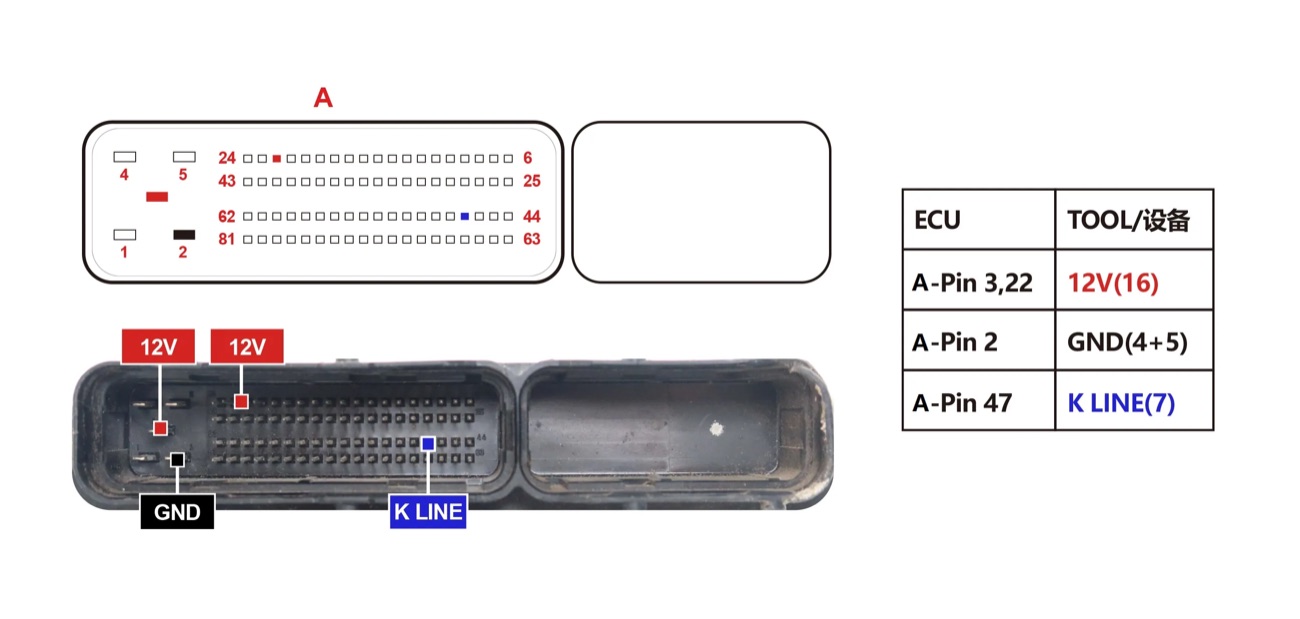

Podłączenie — SIMK41 BENCH
Podłączenie — SIMK41 BENCH

Podobne bloki

L9HYUNDAIG27HYUNDAIMT38HYUNDAIMT86HYUNDAIDCU24HYUNDAIM7.9.7HYUNDAIM7.9.8HYUNDAI
Ten sam producent lub rodzina — często mają zbliżony pinout i nośnik pamięci.
