DCU24 — sterownik (HYUNDAI)

Dane modułu

Marka
HYUNDAI
Producent sterownika
BOSCH
Nośnik / chip
TC1724
Tryb pracy
BENCH
Adapter
P003/P003+/MP001
Odczyt
INT FLASH, INT EEPROM
Dodatkowo
CS
Źródło
lista ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

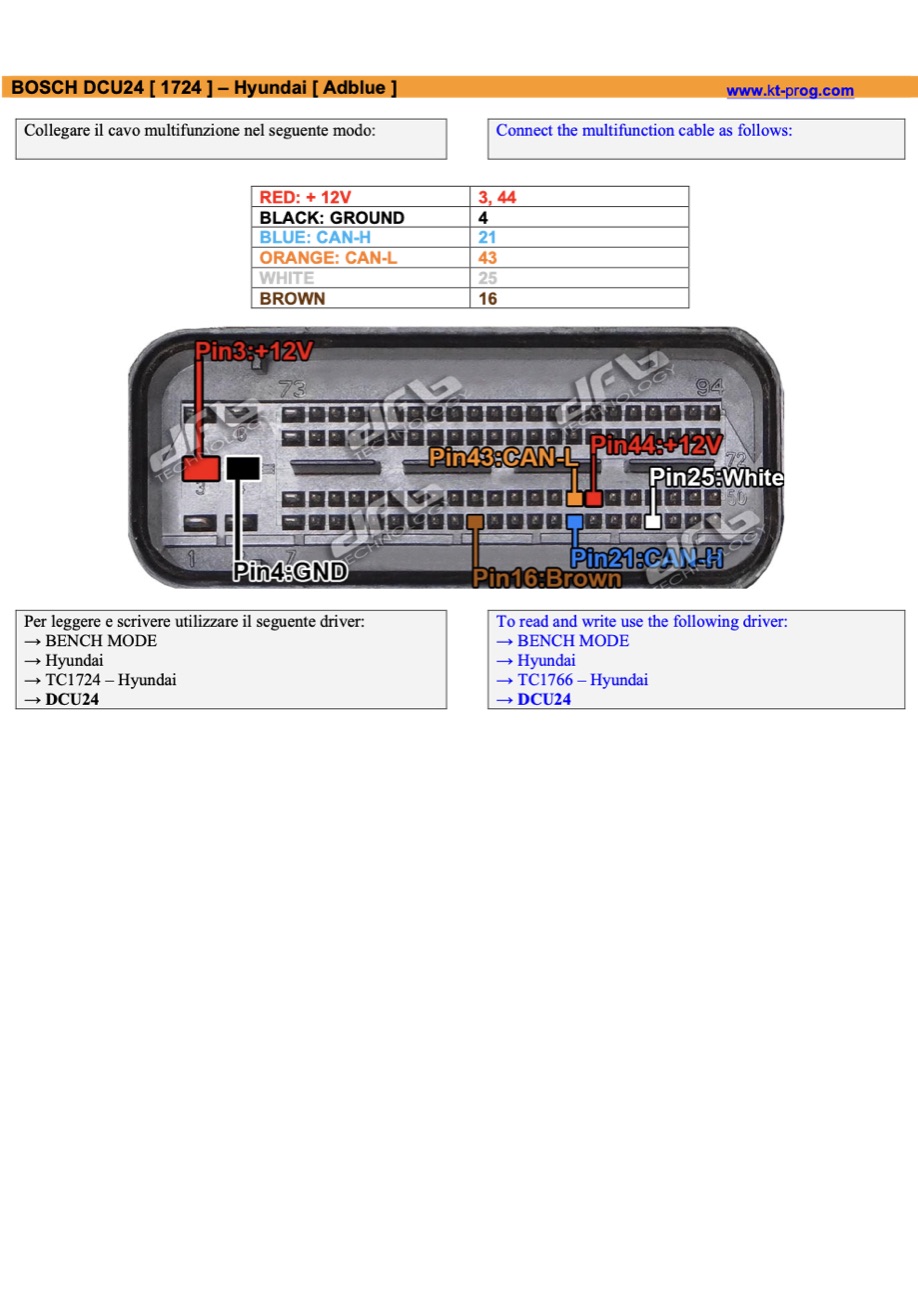

Schemat złącza — BOSCH DCU24 [ 1724 ] – HYUNDAI [ ADBLUE ] · manual DFOX (BENCH)
Schemat złącza — BOSCH DCU24 [ 1724 ] – HYUNDAI [ ADBLUE ] · manual DFOX (BENCH)
Przed podłączeniem sprawdź numery pinów w module.

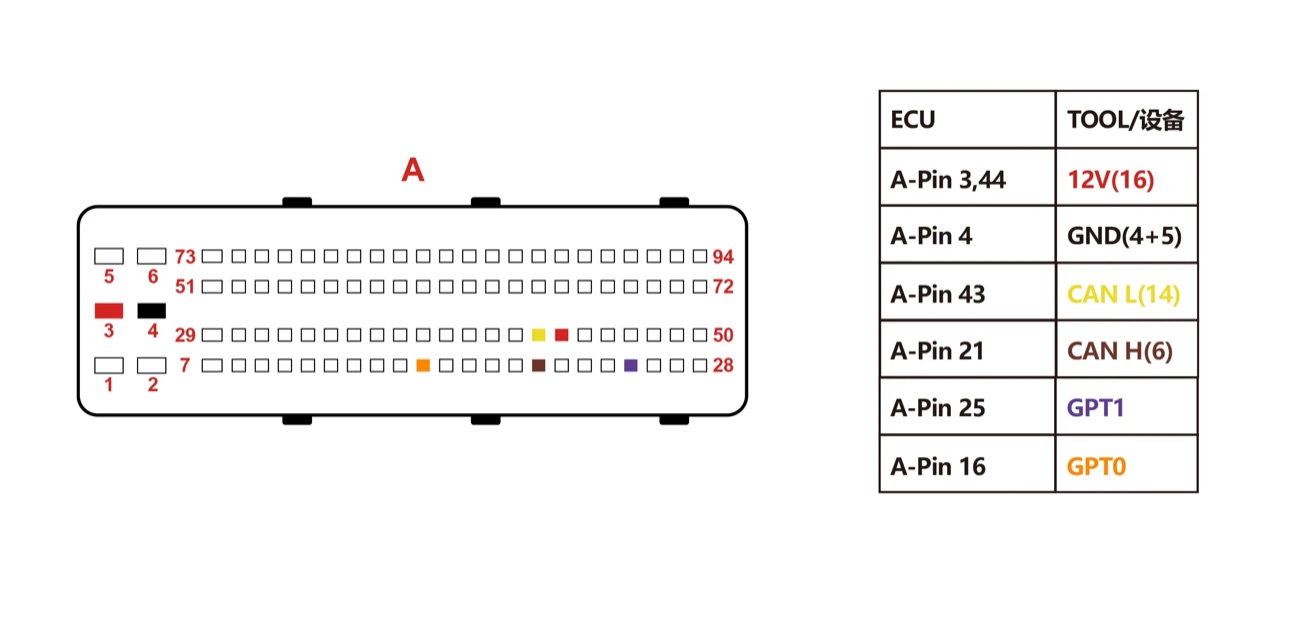

Podłączenie na stole — numery pinów

3+12V44+12V4Ground21CAN High43CAN Low25GPT116GPT2
Numery z legendy producenta; przed podaniem zasilania sprawdź je w module.

Procedura

  1. Zdejmujemy sterownik i podłączamy na stole (zasilanie 12 V + CAN/K-Line).
  2. Czytamy pamięć TC1724 — OBDSTAR ECU MASTER, tryb BENCH/BOOT.
  3. Przygotowujemy plik: immo off / klon / korekta map — zależnie od zlecenia.
  4. Przeliczamy sumę kontrolną (CS) — bez tego sterownik nie wstanie.
  5. Zapisujemy przez OBDSTAR ECU MASTER i weryfikujemy odczytem kontrolnym.
  6. Montujemy w aucie, sprawdzamy komunikację i rozruch.

Zdjęcia

Adapter — TC1724 (VVDI PROG, wyprowadzenia chipu)
Adapter — TC1724 (VVDI PROG, wyprowadzenia chipu)
Podłączenie — BENCH TC1724 DCU24 1
Podłączenie — BENCH TC1724 DCU24 1
