G27 — sterownik (HYUNDAI)

Dane modułu

Marka
HYUNDAI
Producent sterownika
KEFICO
Nośnik / chip
MH8206F
Tryb pracy
BENCH
Adapter
MP001
Odczyt
INT FLASH
Źródło
lista ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Podłączenie na stole — numery pinów

4+12V5Ground1CAN High2CAN Low
Numery z legendy producenta; przed podaniem zasilania sprawdź je w module.

Procedura

  1. Zdejmujemy sterownik i podłączamy na stole (zasilanie 12 V + CAN/K-Line).
  2. Czytamy pamięć MH8206F — OBDSTAR ECU MASTER, tryb BENCH/BOOT.
  3. Przygotowujemy plik: immo off / klon / korekta map — zależnie od zlecenia.
  4. Przeliczamy sumę kontrolną (CS) — bez tego sterownik nie wstanie.
  5. Zapisujemy przez OBDSTAR ECU MASTER i weryfikujemy odczytem kontrolnym.
  6. Montujemy w aucie, sprawdzamy komunikację i rozruch.

Zdjęcia

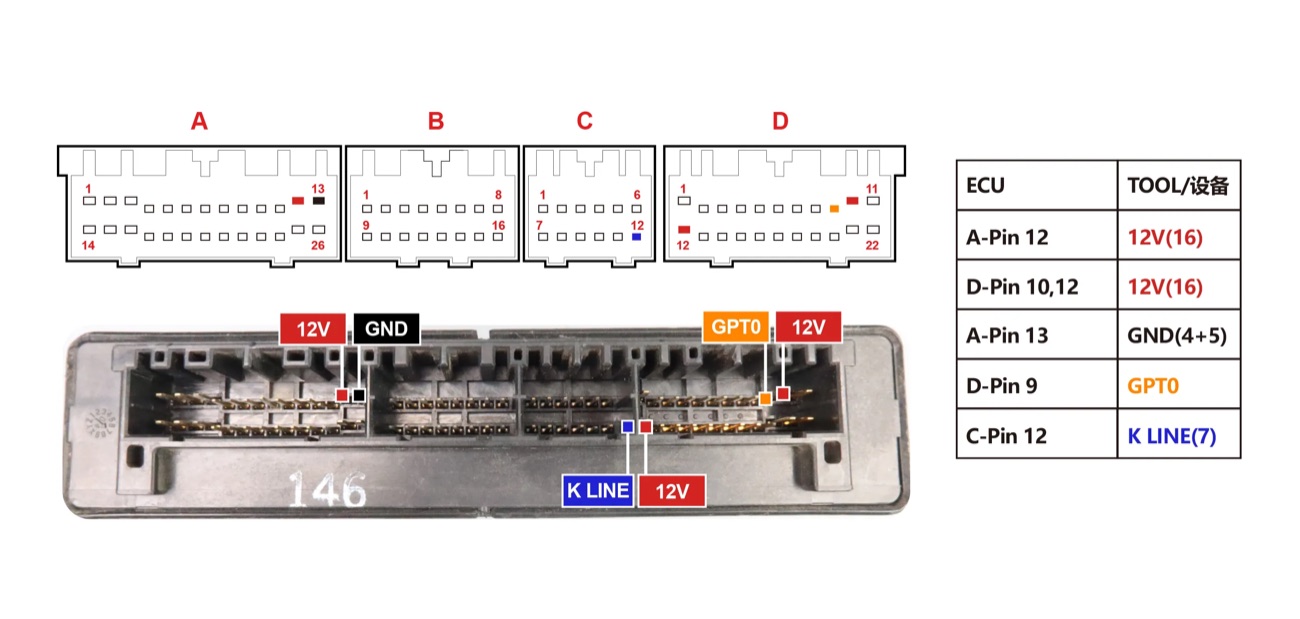

Blok — HYUNDAI KEFICO G27 MH8206F 2
Blok — HYUNDAI KEFICO G27 MH8206F 2

Podobne bloki

L9HYUNDAIMT38HYUNDAIMT86HYUNDAIDCU24HYUNDAIM7.9.7HYUNDAIM7.9.8HYUNDAISIMK31HYUNDAI
Ten sam producent lub rodzina — często mają zbliżony pinout i nośnik pamięci.
