MT86 — sterownik (HYUNDAI)

Dane modułu

Marka
HYUNDAI
Producent sterownika
DELPHI
Nośnik / chip
TC1766
Tryb pracy
BOOT
Adapter
P003/P003+/MP001
Odczyt
INT FLASH, INT EEPROM
Dodatkowo
CS · IMMO OFF
Źródło
lista ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

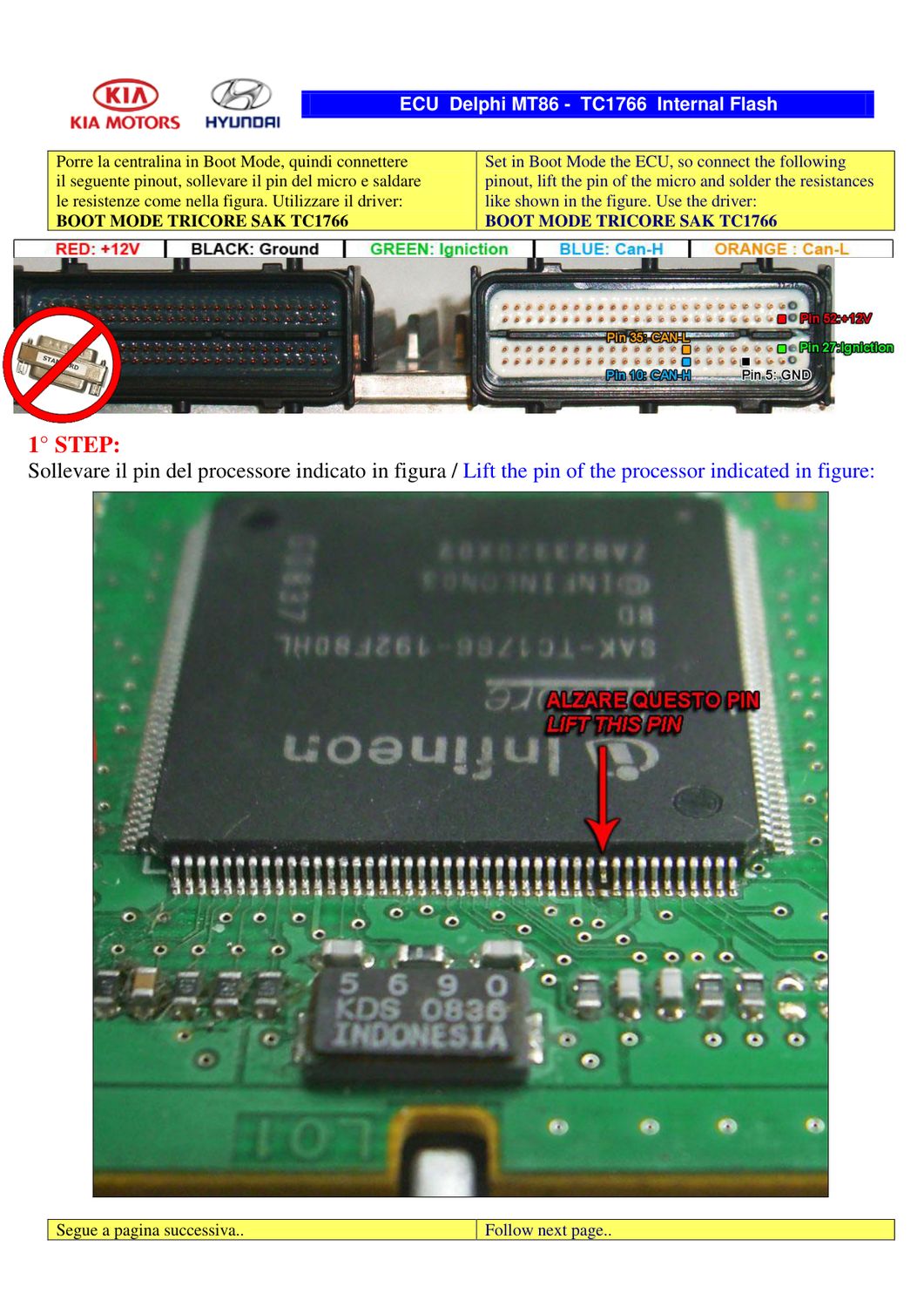

Schemat złącza — TRICORE HYUNDAI KIA MT86 1766 INTFLASH
Schemat złącza — TRICORE HYUNDAI KIA MT86 1766 INTFLASH
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Zdejmujemy sterownik i podłączamy na stole (zasilanie 12 V + CAN/K-Line).
  2. Czytamy pamięć TC1766 — OBDSTAR ECU MASTER, tryb BENCH/BOOT.
  3. Przygotowujemy plik: immo off / klon / korekta map — zależnie od zlecenia.
  4. Przeliczamy sumę kontrolną (CS) — bez tego sterownik nie wstanie.
  5. Zapisujemy przez OBDSTAR ECU MASTER i weryfikujemy odczytem kontrolnym.
  6. Montujemy w aucie, sprawdzamy komunikację i rozruch.

Zdjęcia

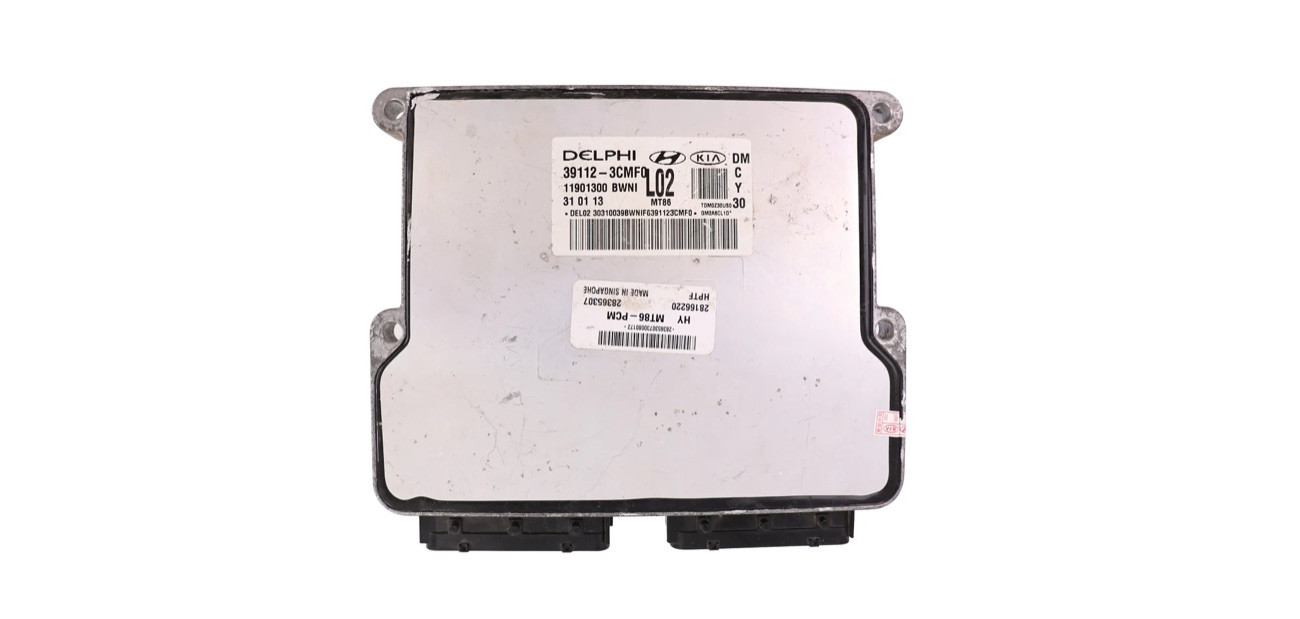

Blok — MT86 ECU
Blok — MT86 ECU

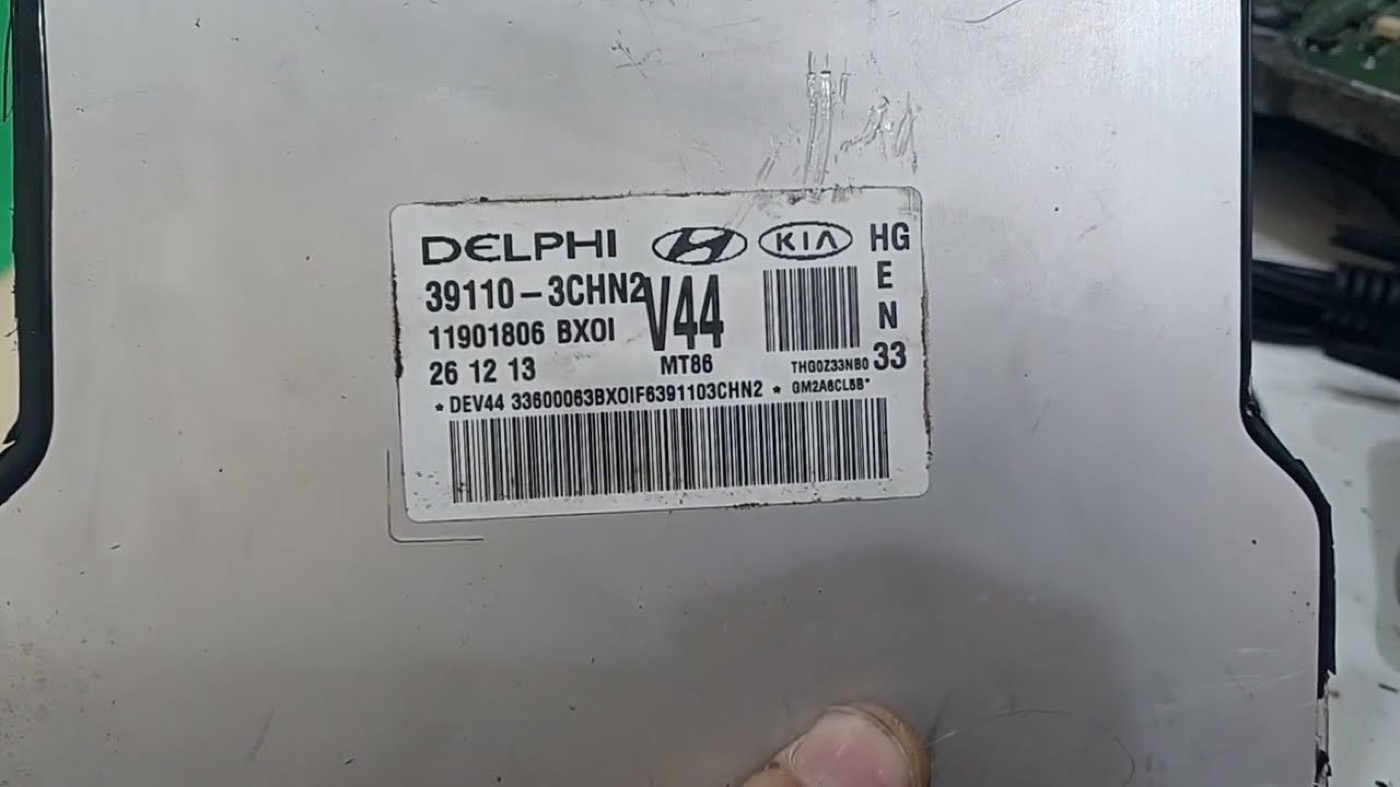

Blok — KIA_DELPHI_MT86
Blok — KIA_DELPHI_MT86

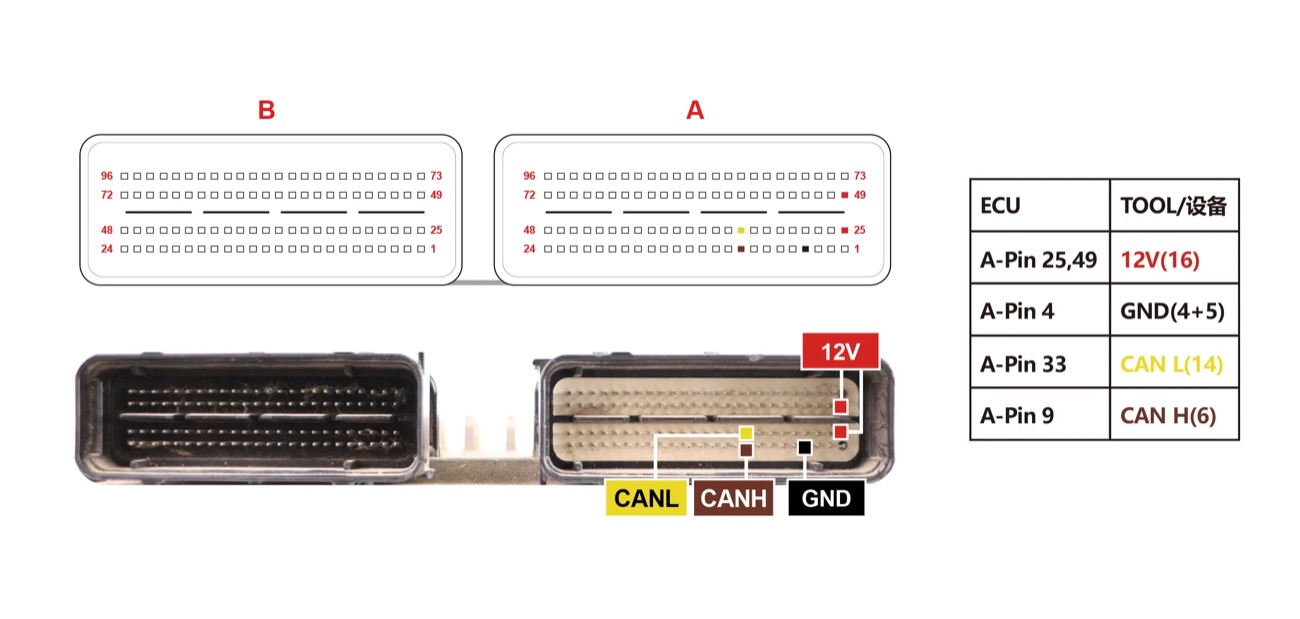

Podłączenie — MT86 BENCH
Podłączenie — MT86 BENCH

Podobne bloki

L9HYUNDAIG27HYUNDAIMT38HYUNDAIDCU24HYUNDAIM7.9.7HYUNDAIM7.9.8HYUNDAISIMK31HYUNDAI
Ten sam producent lub rodzina — często mają zbliżony pinout i nośnik pamięci.
