MT38 — sterownik (HYUNDAI)

Dane modułu

Marka
HYUNDAI
Producent sterownika
DELPHI
Nośnik / chip
TC1775
Tryb pracy
BENCH
Adapter
P003/P003+/MP001
Odczyt
INT FLASH
Dodatkowo
CS · IMMO OFF
Źródło
lista ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

Schemat złącza — Delphi_MT38_ix55
Schemat złącza — Delphi_MT38_ix55
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Zdejmujemy sterownik i podłączamy na stole (zasilanie 12 V + CAN/K-Line).
  2. Czytamy pamięć TC1775 — OBDSTAR ECU MASTER, tryb BENCH/BOOT.
  3. Przygotowujemy plik: immo off / klon / korekta map — zależnie od zlecenia.
  4. Przeliczamy sumę kontrolną (CS) — bez tego sterownik nie wstanie.
  5. Zapisujemy przez OBDSTAR ECU MASTER i weryfikujemy odczytem kontrolnym.
  6. Montujemy w aucie, sprawdzamy komunikację i rozruch.

Zdjęcia

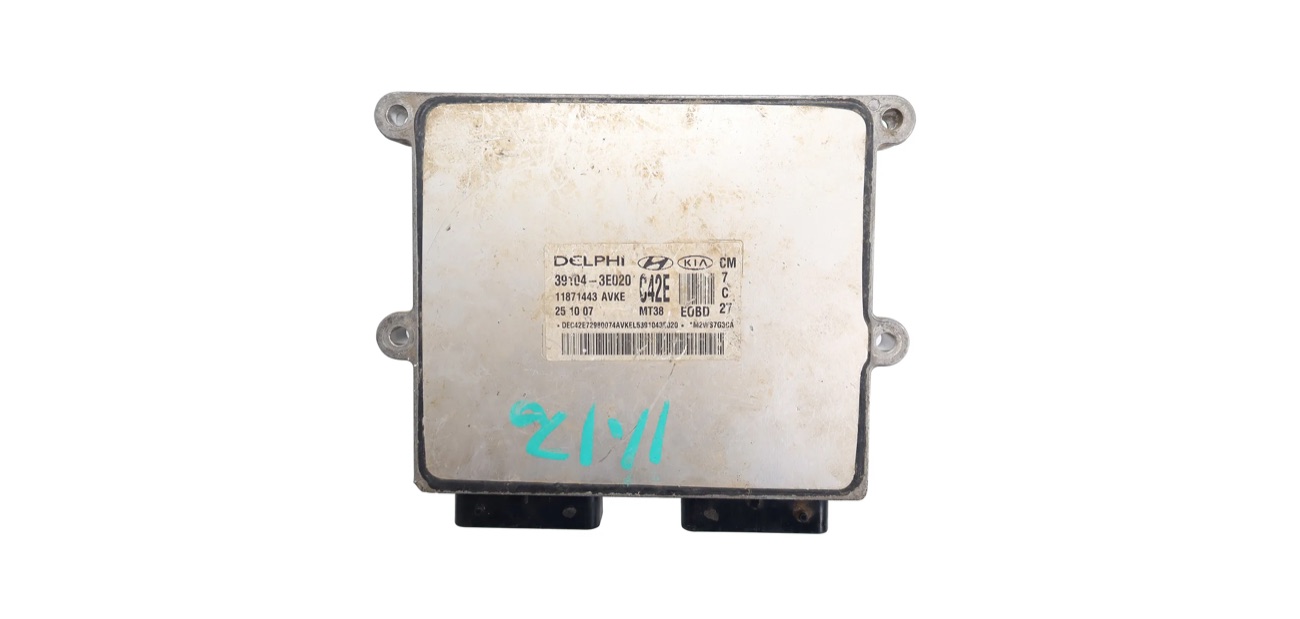

Blok — DELPHI MT38 ECU
Blok — DELPHI MT38 ECU

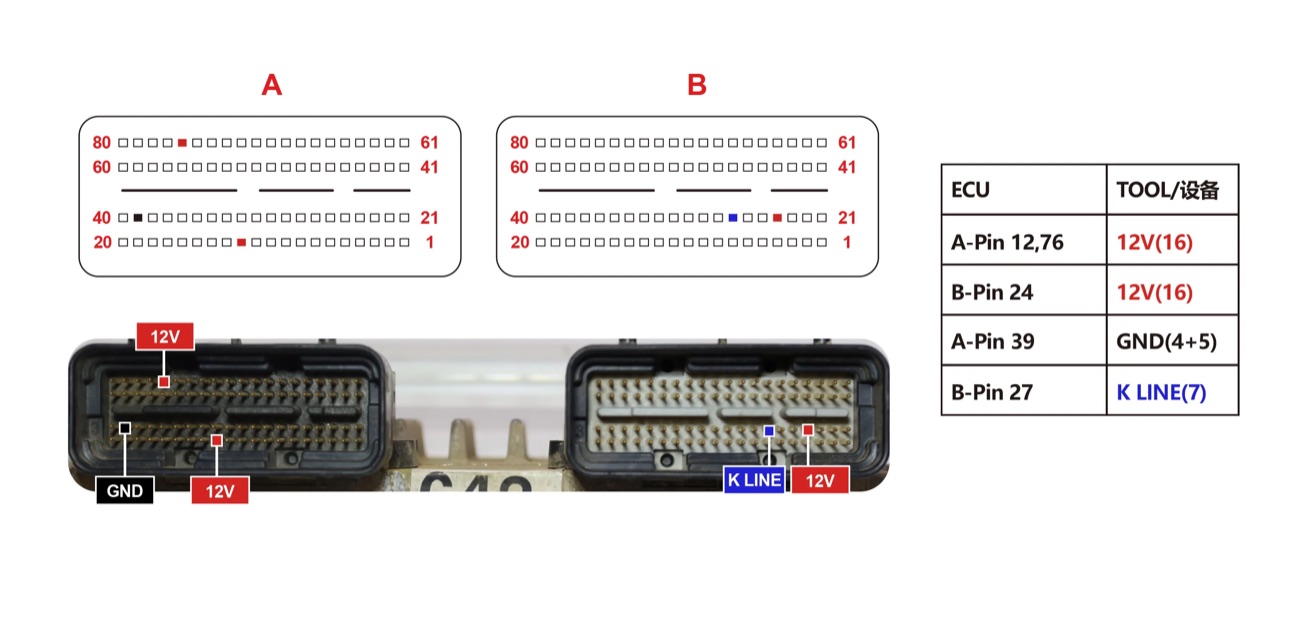

Podłączenie — DELPHI MT38 BENCH
Podłączenie — DELPHI MT38 BENCH

Podobne bloki

L9HYUNDAIG27HYUNDAIMT86HYUNDAIDCU24HYUNDAIM7.9.7HYUNDAIM7.9.8HYUNDAISIMK31HYUNDAI
Ten sam producent lub rodzina — często mają zbliżony pinout i nośnik pamięci.
