MSD87.X — sterownik (BMW)

Dane modułu

Marka
BMW
Producent sterownika
CONTINENTAL/SIEMENS/VDO
Nośnik / chip
TC1796+ST95128
Tryb pracy
BENCH
Adapter
P004/P003/P003+/MP001
Odczyt
INT FLASH, INT EEPROM, EXT FLASH, EXT EEPROM
Dodatkowo
CS
Źródło
lista ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

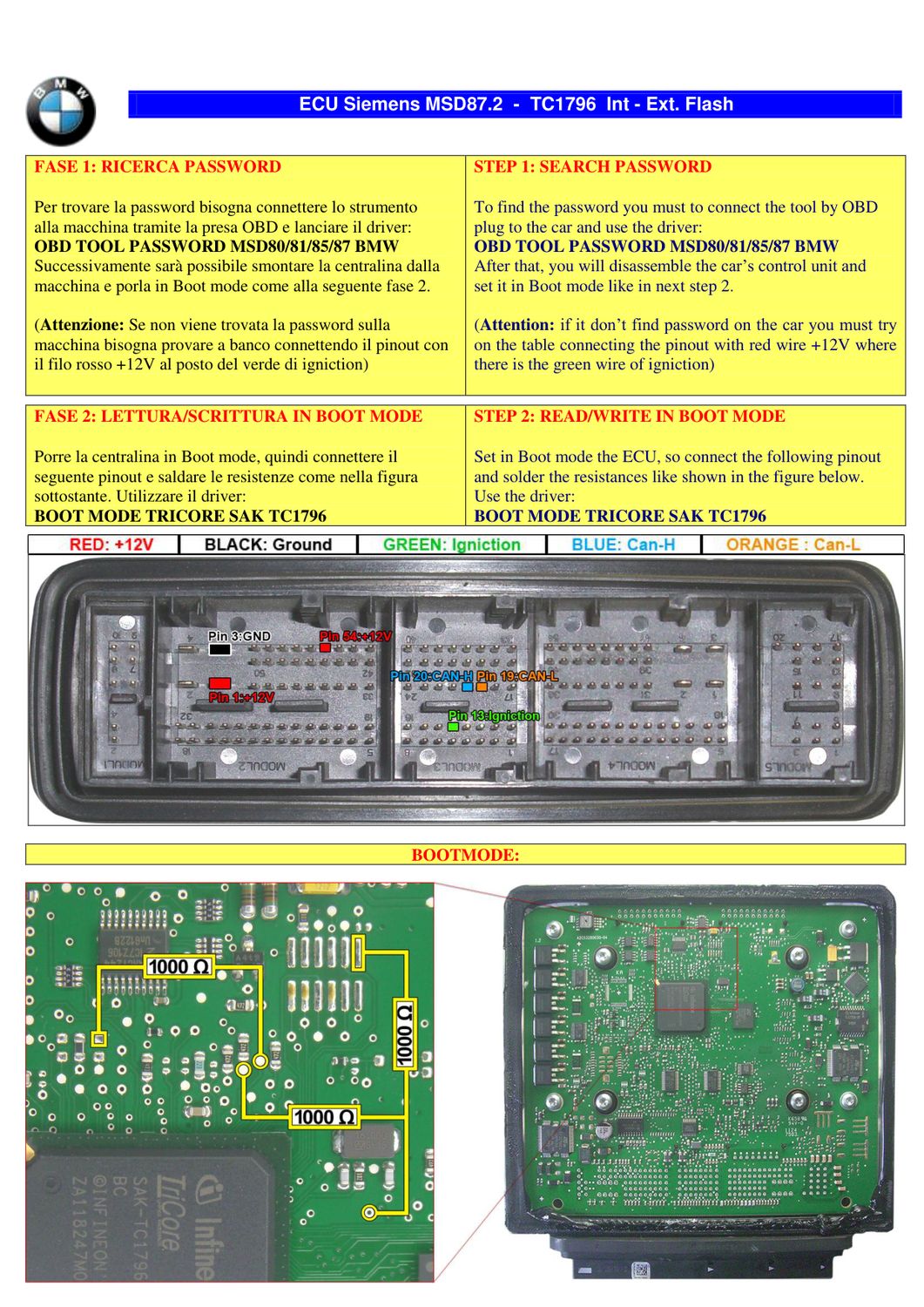

Schemat złącza — TRICORE BMW MSD87 1796 INTEXTFLASH
Schemat złącza — TRICORE BMW MSD87 1796 INTEXTFLASH
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Zdejmujemy sterownik i podłączamy na stole (zasilanie 12 V + CAN/K-Line).
  2. Czytamy pamięć TC1796+ST95128 — OBDSTAR ECU MASTER, tryb BENCH/BOOT.
  3. Przygotowujemy plik: immo off / klon / korekta map — zależnie od zlecenia.
  4. Przeliczamy sumę kontrolną (CS) — bez tego sterownik nie wstanie.
  5. Zapisujemy przez OBDSTAR ECU MASTER i weryfikujemy odczytem kontrolnym.
  6. Montujemy w aucie, sprawdzamy komunikację i rozruch.

Zdjęcia

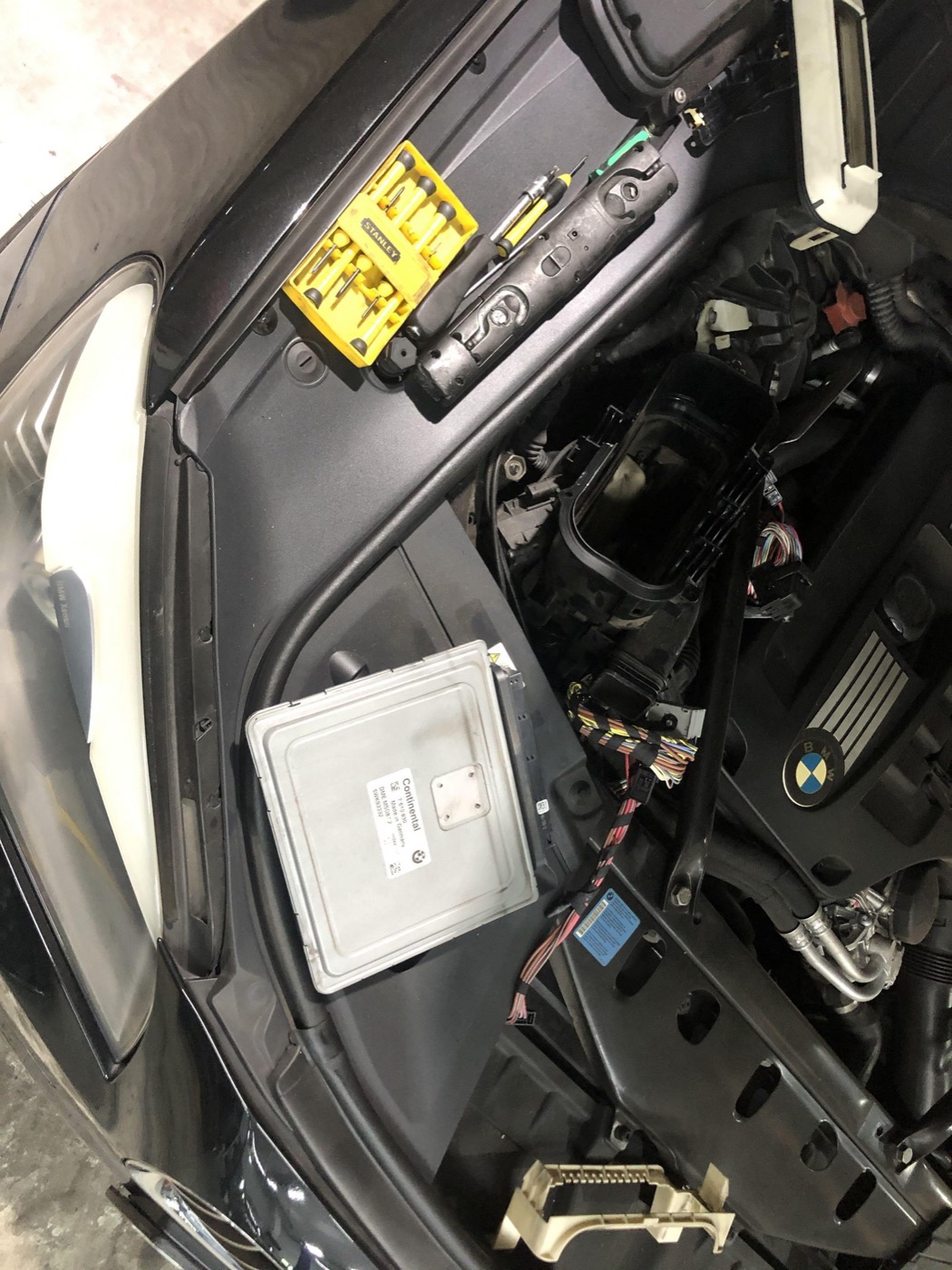

Blok — MSD87.X
Blok — MSD87.X
Adapter — TC1796 (VVDI PROG, wyprowadzenia chipu)
Adapter — TC1796 (VVDI PROG, wyprowadzenia chipu)

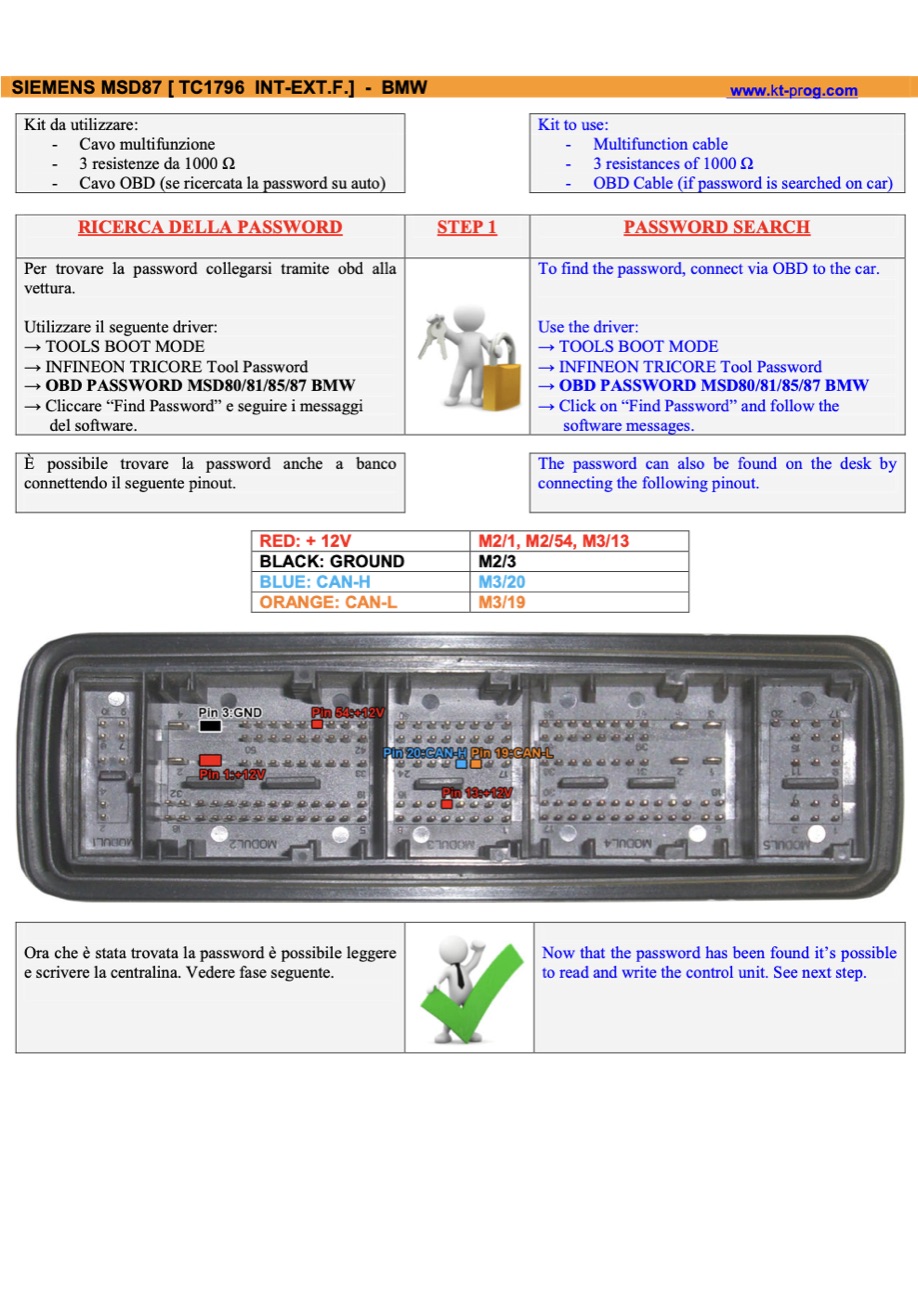

Podłączenie — SIEMENS MSD87 [ TC1796 INT-EXT.F.] - (TRICORE)
Podłączenie — SIEMENS MSD87 [ TC1796 INT-EXT.F.] - (TRICORE)
