MS42 — sterownik (BMW)

Dane modułu

Marka
BMW
Producent sterownika
CONTINENTAL/SIEMENS/VDO
Nośnik / chip
SAK-C167(AM29F400BB)
Tryb pracy
BENCH
Adapter
P003/P003+/MP001
Odczyt
EXT FLASH
Dodatkowo
CS
Źródło
lista ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
Xhorse Multi-Prog · Orange5 · OBDSTAR ECU MASTER
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

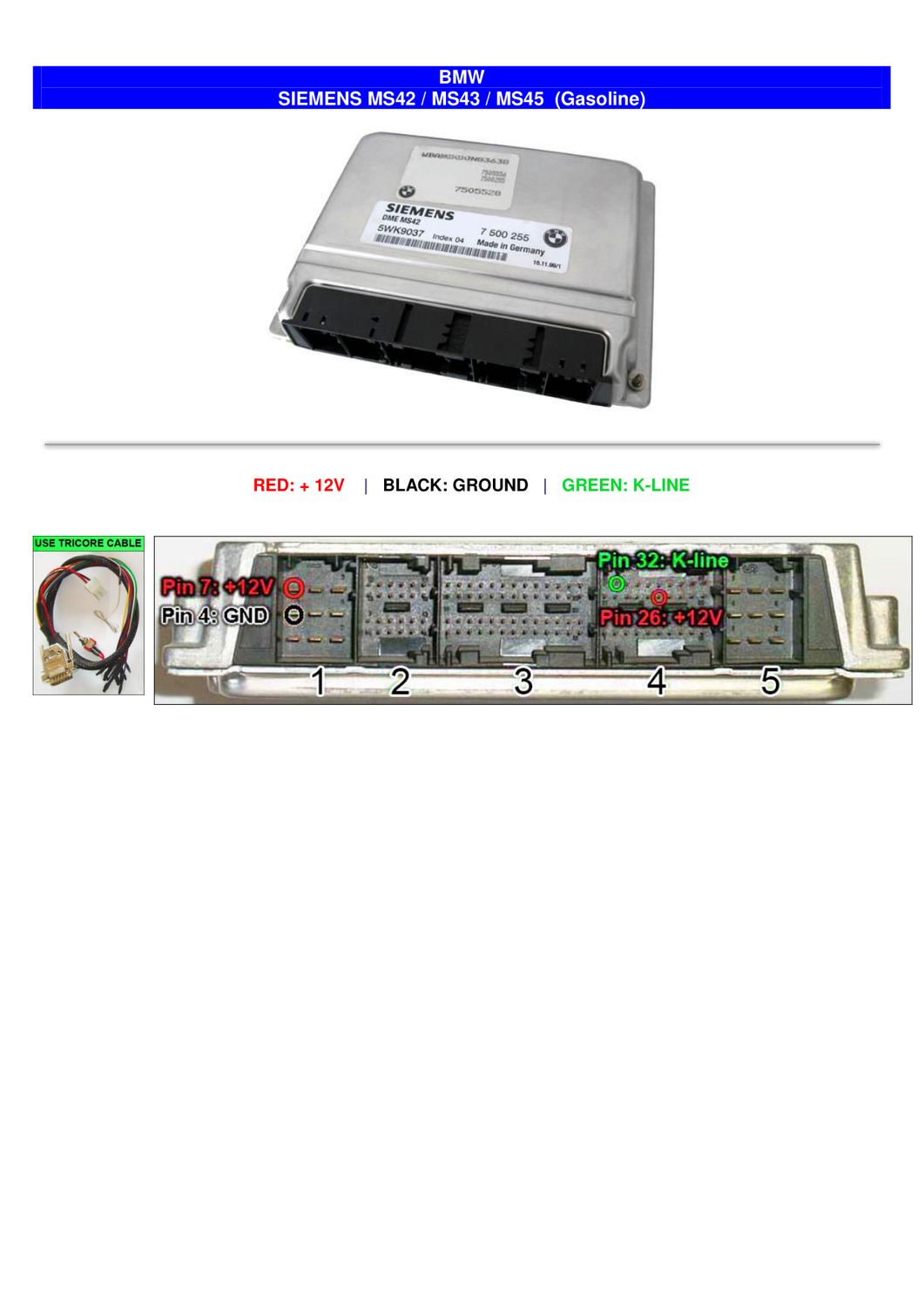

Schemat złącza — PINOUT SIEMENS MS42 MS43 MS45 BMW
Schemat złącza — PINOUT SIEMENS MS42 MS43 MS45 BMW
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Zdejmujemy sterownik i podłączamy na stole (zasilanie 12 V + CAN/K-Line).
  2. Czytamy pamięć SAK-C167(AM29F400BB) — Xhorse Multi-Prog, tryb BENCH/BOOT.
  3. Przygotowujemy plik: immo off / klon / korekta map — zależnie od zlecenia.
  4. Przeliczamy sumę kontrolną (CS) — bez tego sterownik nie wstanie.
  5. Zapisujemy przez Xhorse Multi-Prog i weryfikujemy odczytem kontrolnym.
  6. Montujemy w aucie, sprawdzamy komunikację i rozruch.

Zdjęcia

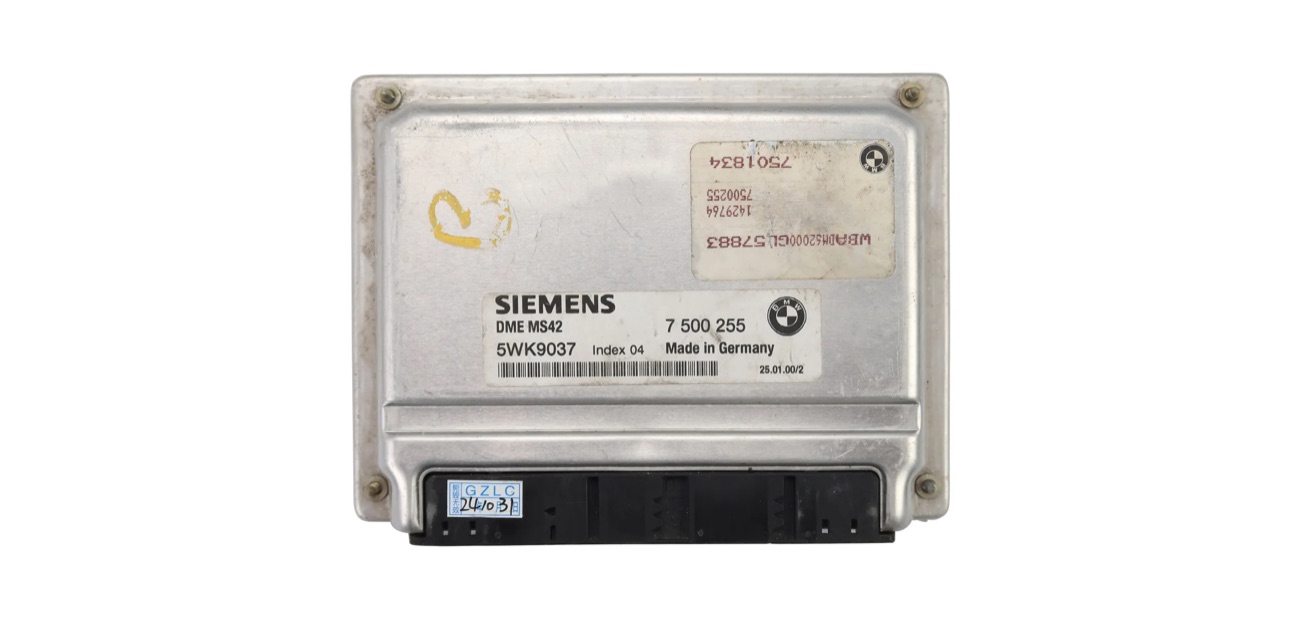

Blok — BMW MS42 ECU
Blok — BMW MS42 ECU

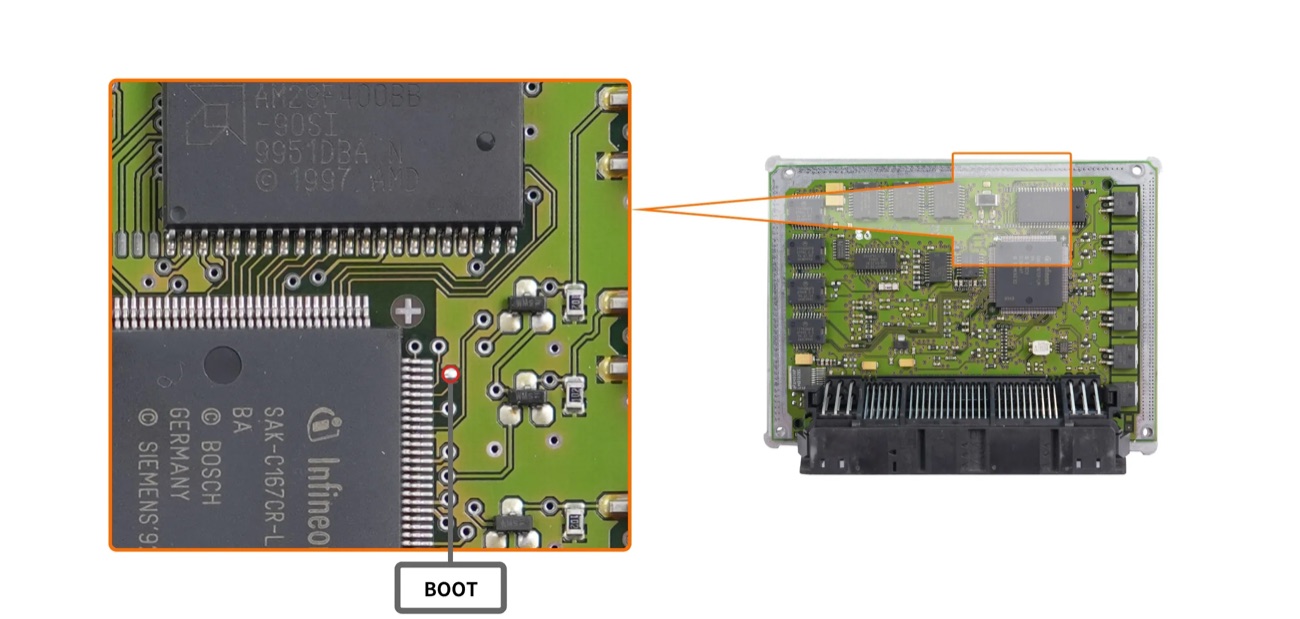

Podłączenie — BMW MS42 BOOT
Podłączenie — BMW MS42 BOOT
