ME7.2 — sterownik (BMW)

Dane modułu

Marka
BMW
Producent sterownika
BOSCH
Nośnik / chip
29F400BB+95P08
Tryb pracy
BOOT
Adapter
P003/P003+/MP001
Odczyt
EXT FLASH, EXT EEPROM
Źródło
lista ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V
· lista ECM, 132 sterowników na tym chipie, tryb BENCH/BOOT
· lista Multi-Prog, 14 pozycji na tym chipie

Schemat połączenia

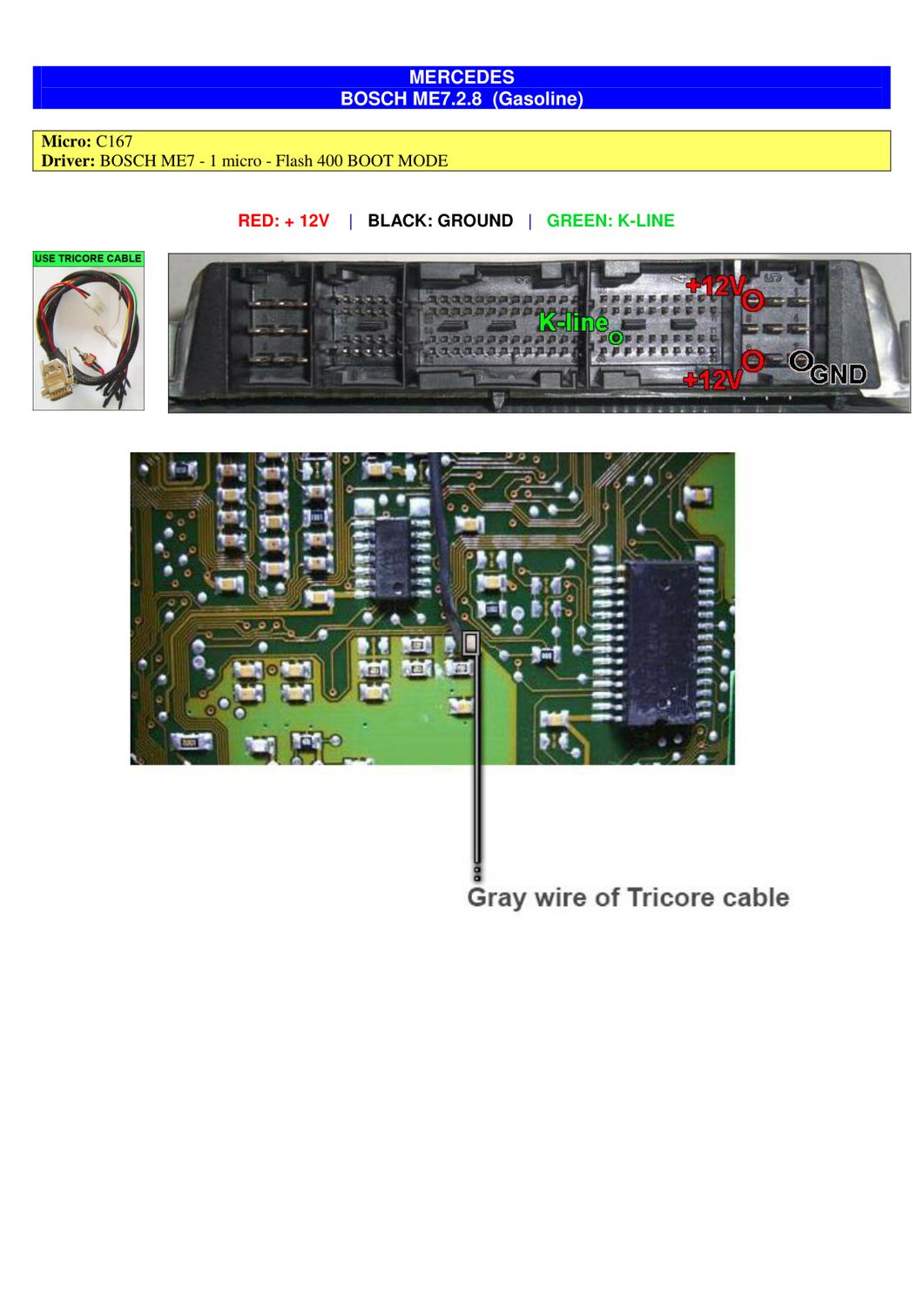

Schemat złącza — BOOTST10C167 BOSCH ME7.2.8 MERCEDES
Schemat złącza — BOOTST10C167 BOSCH ME7.2.8 MERCEDES
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Zdejmujemy sterownik i podłączamy na stole (zasilanie 12 V + CAN/K-Line).
  2. Czytamy pamięć 29F400BB+95P08 — OBDSTAR ECU MASTER, tryb BENCH/BOOT.
  3. Przygotowujemy plik: immo off / klon / korekta map — zależnie od zlecenia.
  4. Przeliczamy sumę kontrolną (CS) — bez tego sterownik nie wstanie.
  5. Zapisujemy przez OBDSTAR ECU MASTER i weryfikujemy odczytem kontrolnym.
  6. Montujemy w aucie, sprawdzamy komunikację i rozruch.

Zdjęcia

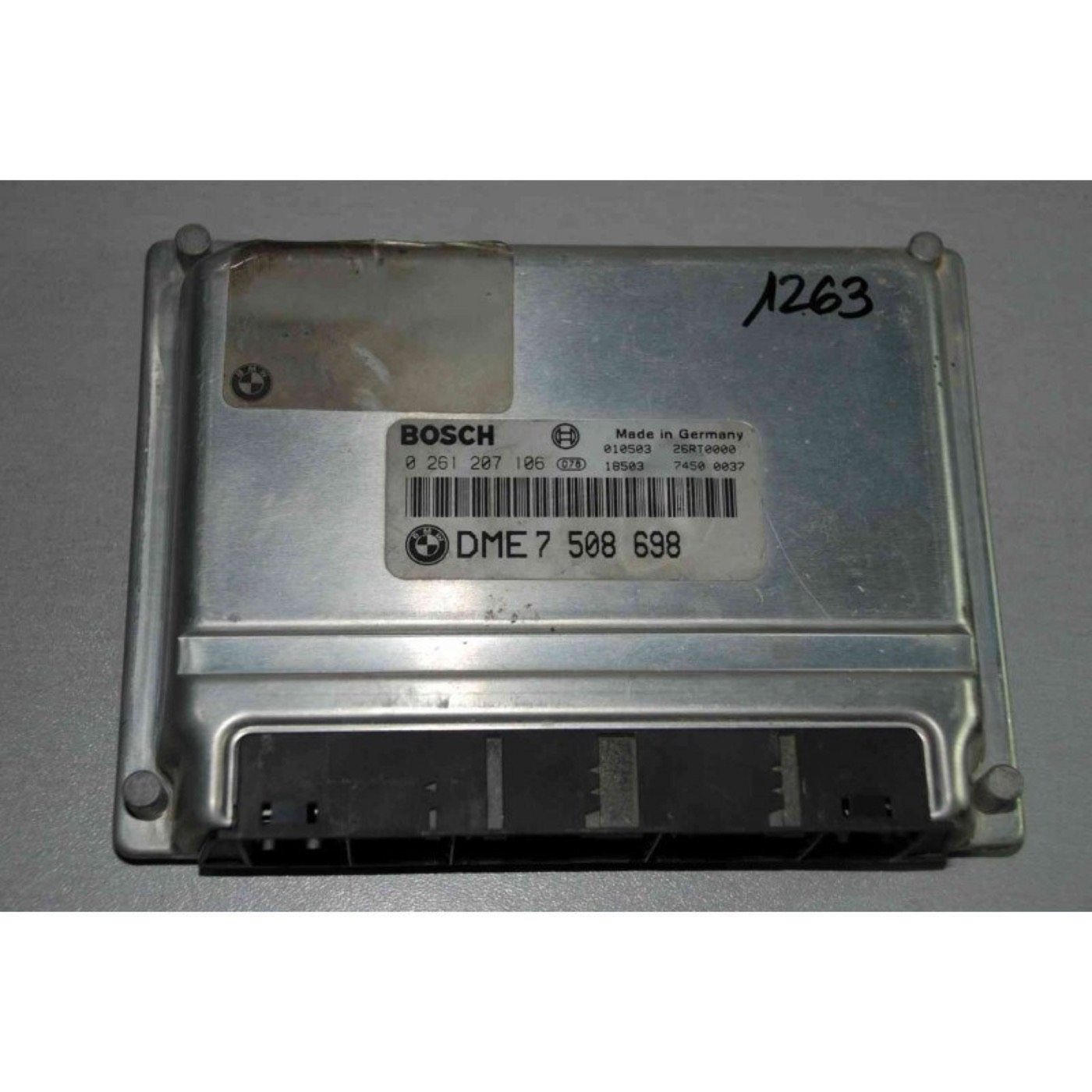

Blok — ME7.2
Blok — ME7.2

Podobne bloki

MS42BMWMS43BMWMSV90BMWME922BMWME9.2BMWME17.2BMWMEV9.2BMWEDC16C1BMW
Ten sam producent lub rodzina — często mają zbliżony pinout i nośnik pamięci.
