ME9.2 — pinout złącza: CAN Low, CAN High, +12V, Ground

Dane modułu

Marka
BMW
Nośnik / chip
producent nie podaje oznaczenia
Tryb pracy
BDM
Źródło
lista ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH
OBDSTAR ECU MASTER
zasilanie 12 V i adapter BENCH
· producent nie podaje oznaczenia pamięci — chip potwierdzamy przy module

Podłączenie na stole — numery pinów

X60001-1CAN LowX60001-14CAN HighX60002-1+12VX60003-1+12VX60003-3GroundX60003-4Ground
Numery z legendy producenta; przed podaniem zasilania sprawdź je w module.

Procedura

  1. Zdejmujemy sterownik i podłączamy na stole (zasilanie 12 V + CAN/K-Line).
  2. Czytamy pamięć ME9.2 — OBDSTAR ECU MASTER, tryb BENCH/BOOT.
  3. Przygotowujemy plik: immo off / klon / korekta map — zależnie od zlecenia.
  4. Przeliczamy sumę kontrolną (CS) — bez tego sterownik nie wstanie.
  5. Zapisujemy przez OBDSTAR ECU MASTER i weryfikujemy odczytem kontrolnym.
  6. Montujemy w aucie, sprawdzamy komunikację i rozruch.

Zdjęcia

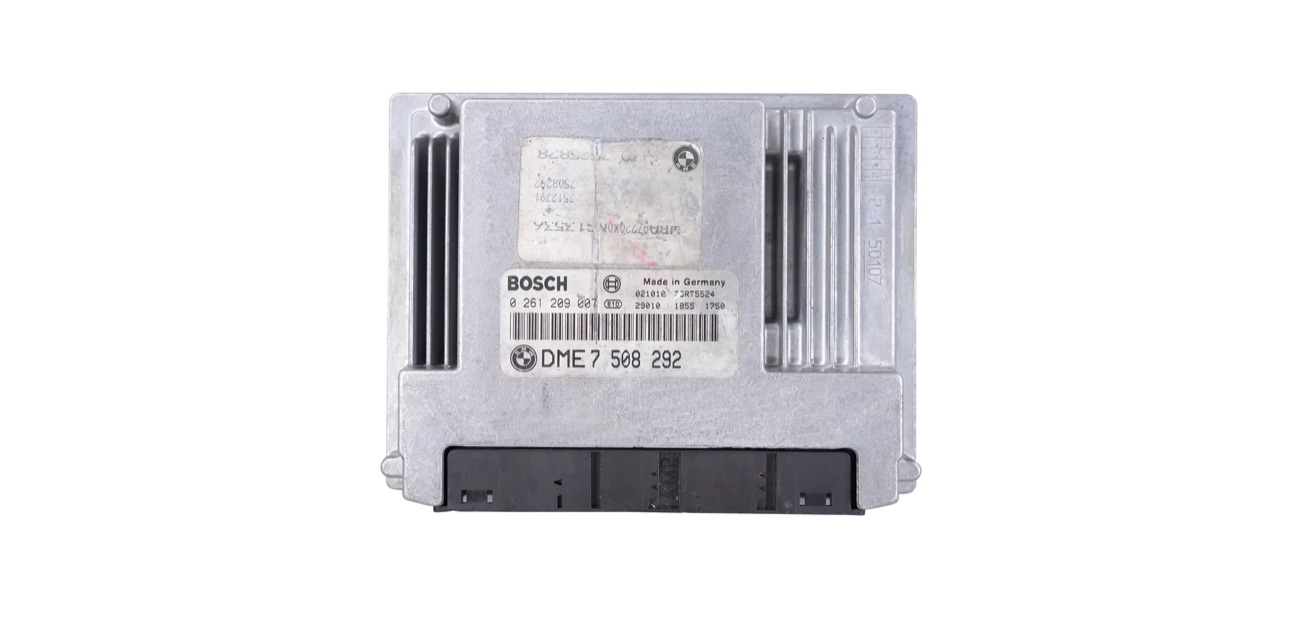

Blok — ME9.2
Blok — ME9.2
