MS43 — sterownik (BMW)
Dane modułu
- Marka
- BMW
- Producent sterownika
- CONTINENTAL/SIEMENS/VDO
- Nośnik / chip
- SAK-C167(AM29F400BB+93C86)
- Tryb pracy
- OBD/BENCH
- Adapter
- P004/P003/P003+/MP001
- Odczyt
- EXT FLASH, EXT EEPROM
- Dodatkowo
- CS
- Źródło
- lista ECM (OBDSTAR ECU MASTER)
Dostęp i sprzęt
OBD
OBDSTAR ECU MASTER · Xhorse Multi-Prog
interfejs OBD i zasilanie 12 V
· odczyt i zapis po OBD (virtual read/write) — sterownika nie wyciągamy
Schemat połączenia

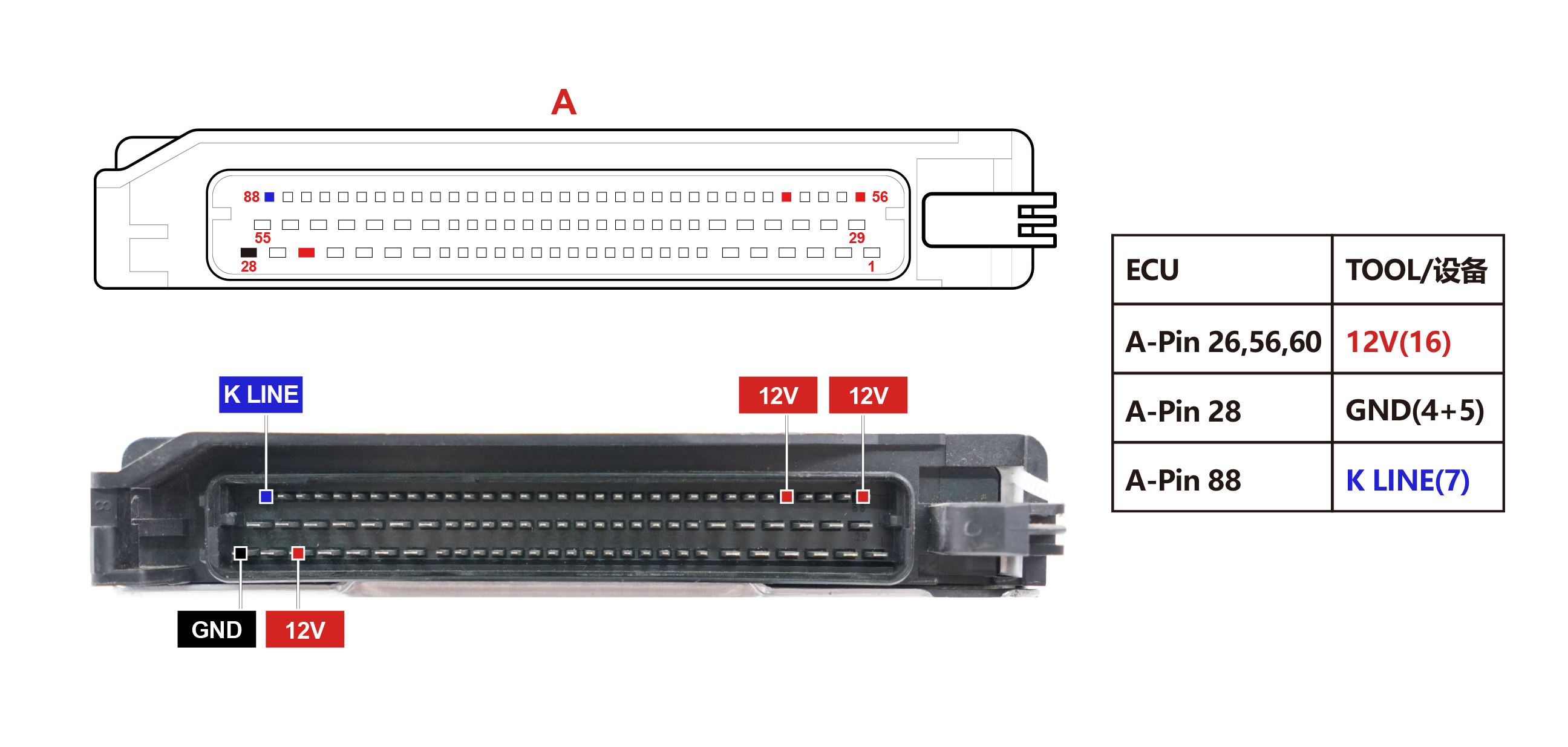

Schemat złącza — BMW BMS43 CONN
Przed podłączeniem sprawdź numery pinów w module.
Procedura
- Podłączamy interfejs OBD do gniazda diagnostycznego — sterownika nie wyciągamy z auta.
- Odczytujemy zawartość (SAK-C167(AM29F400BB+93C86)) przez OBD: OBDSTAR ECU MASTER.
- Przygotowujemy plik (immo off / klon / korekta) i przeliczamy sumę kontrolną.
- Zapisujemy przez OBD tym samym przyrządem (OBDSTAR ECU MASTER) i robimy odczyt kontrolny.
- Kasujemy błędy, sprawdzamy komunikację i rozruch.

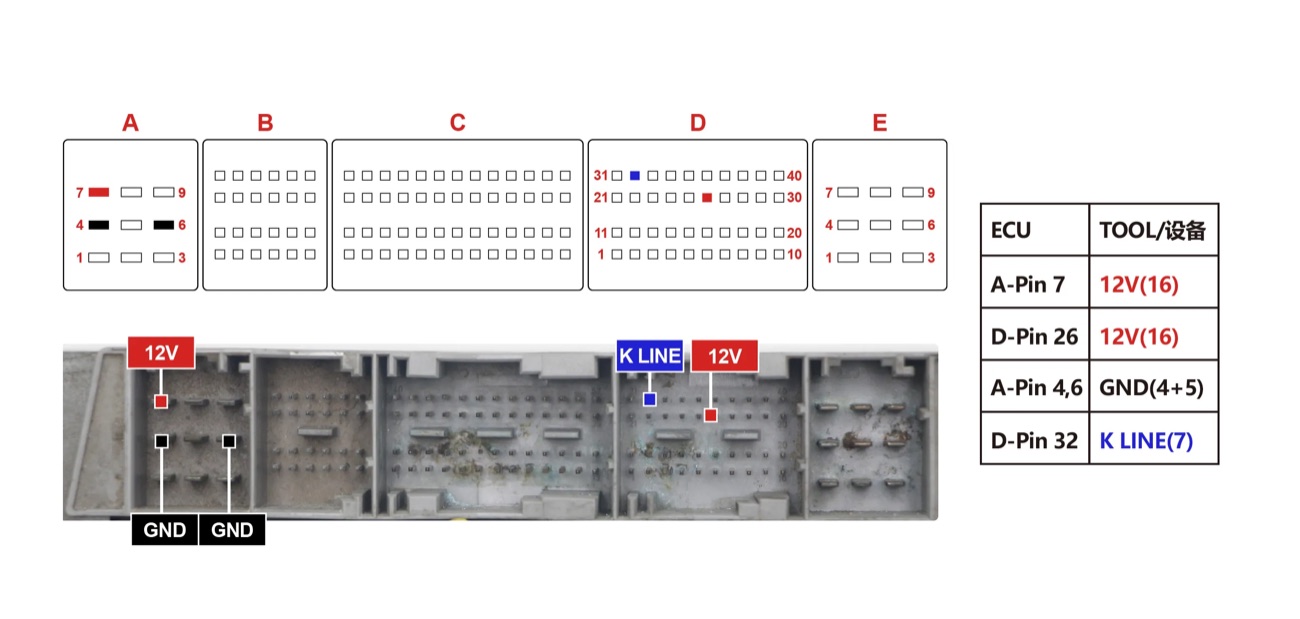

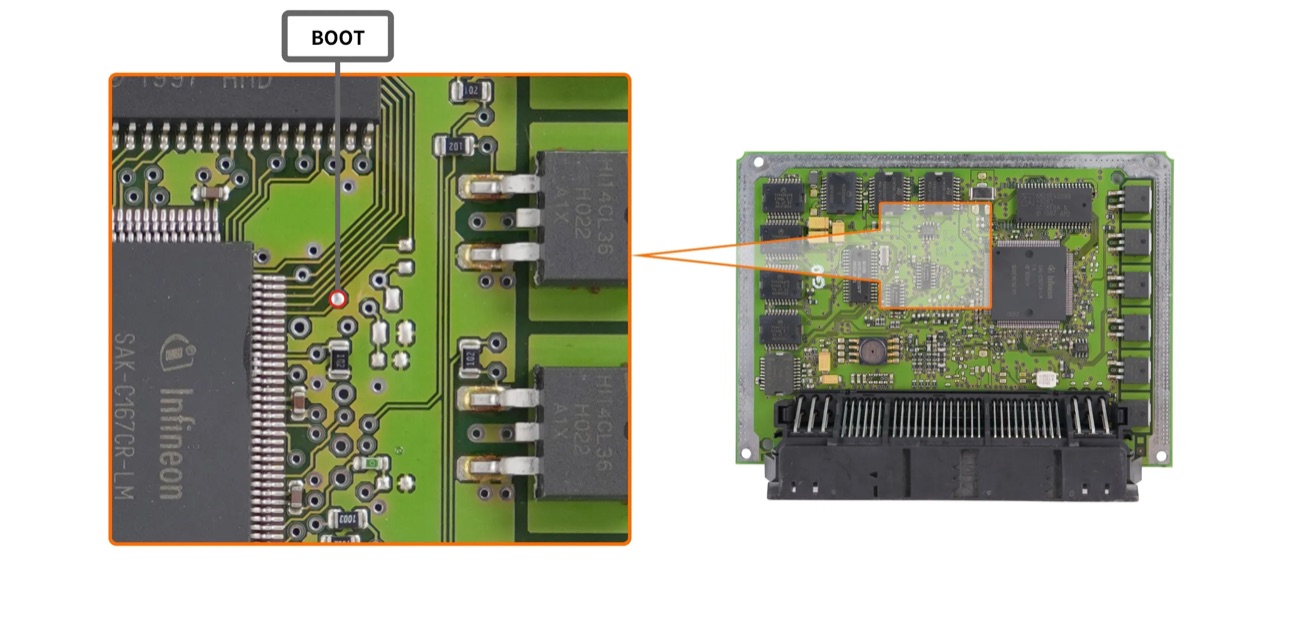

Zdjęcia
