MSD80.X — sterownik (BMW)

Dane modułu

Marka
BMW
Producent sterownika
CONTINENTAL/SIEMENS/VDO
Nośnik / chip
TC1796+ST95640
Tryb pracy
BENCH
Adapter
P004/P003/P003+/MP001
Odczyt
INT FLASH, INT EEPROM, EXT EEPROM
Dodatkowo
CS
Źródło
lista ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

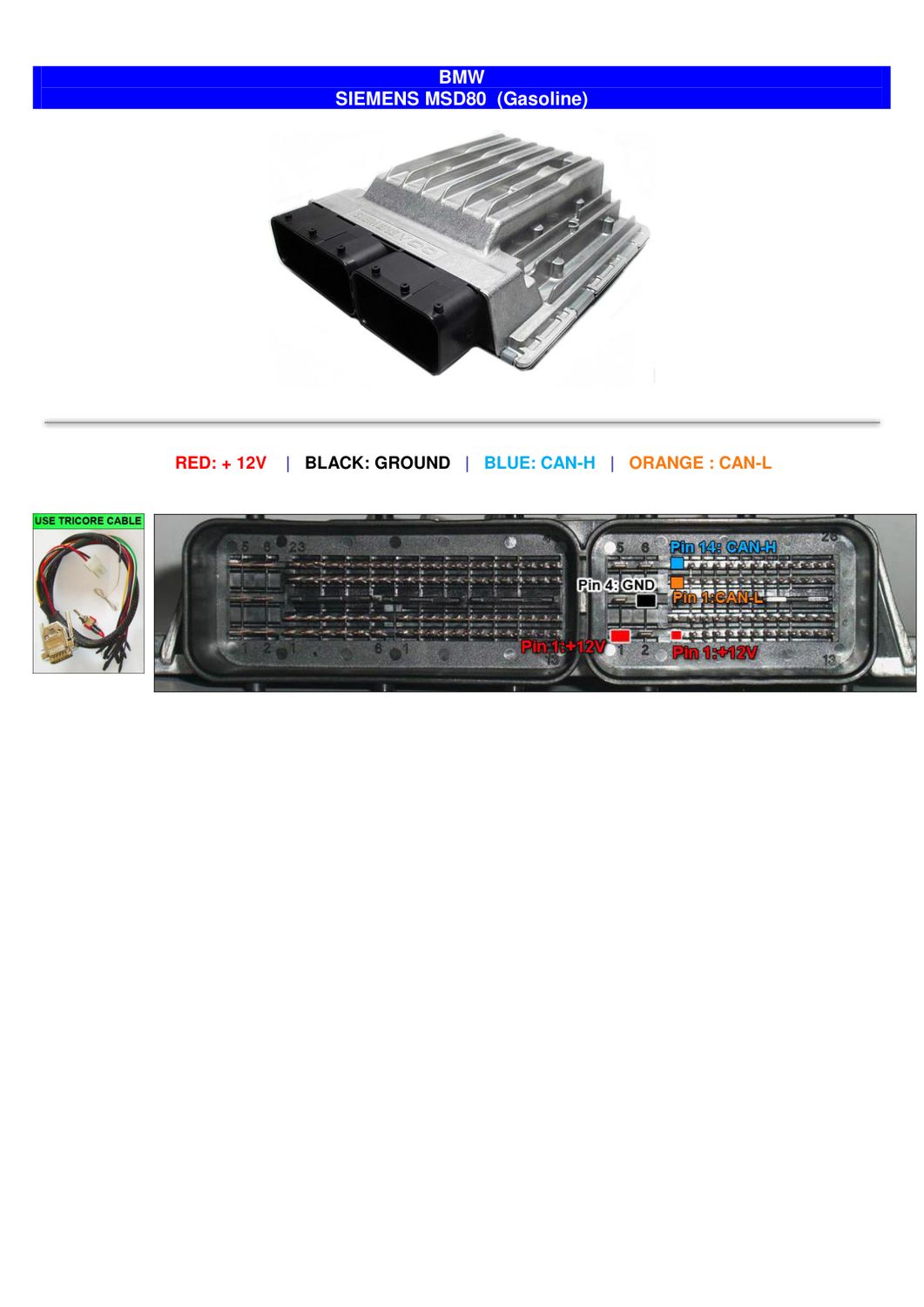

Schemat złącza — PINOUT SIEMENS MSD80 BMW
Schemat złącza — PINOUT SIEMENS MSD80 BMW
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Zdejmujemy sterownik i podłączamy na stole (zasilanie 12 V + CAN/K-Line).
  2. Czytamy pamięć TC1796+ST95640 — OBDSTAR ECU MASTER, tryb BENCH/BOOT.
  3. Przygotowujemy plik: immo off / klon / korekta map — zależnie od zlecenia.
  4. Przeliczamy sumę kontrolną (CS) — bez tego sterownik nie wstanie.
  5. Zapisujemy przez OBDSTAR ECU MASTER i weryfikujemy odczytem kontrolnym.
  6. Montujemy w aucie, sprawdzamy komunikację i rozruch.

Zdjęcia

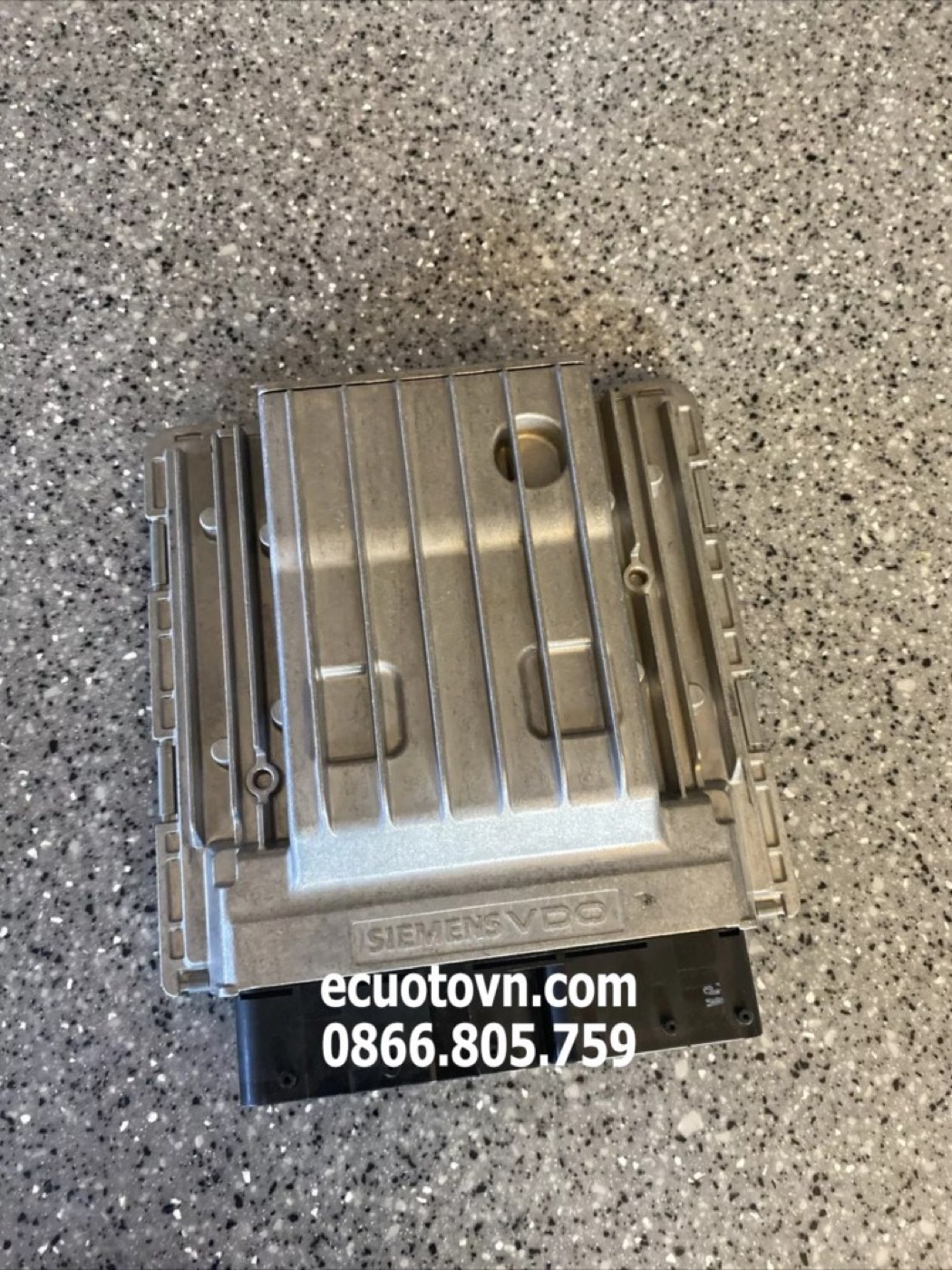

Blok — MSD80.X
Blok — MSD80.X
Adapter — TC1796 (VVDI PROG, wyprowadzenia chipu)
Adapter — TC1796 (VVDI PROG, wyprowadzenia chipu)

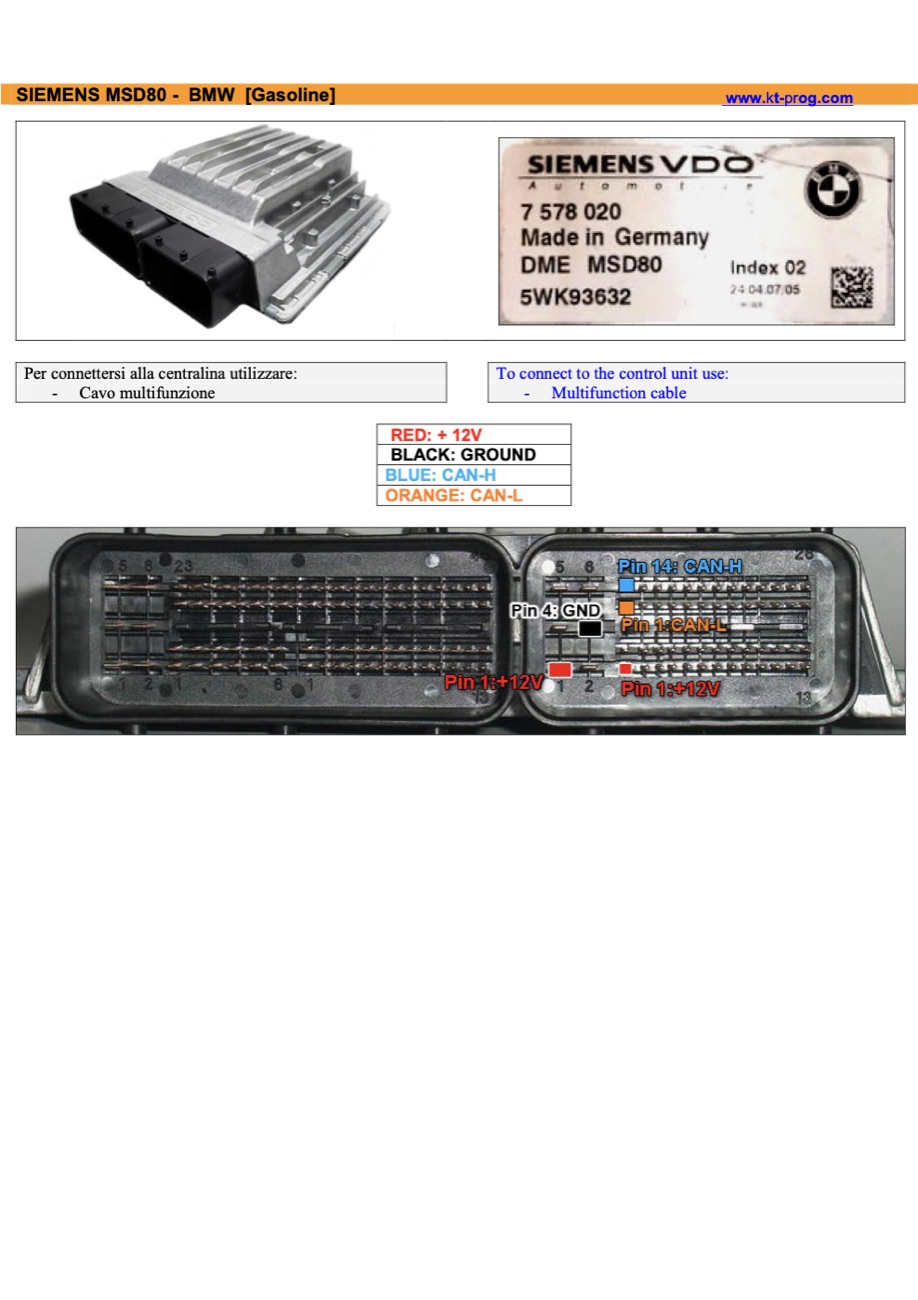

Podłączenie — SIEMENS MSD80 - BMW [GASOLINE] (PINOUT)
Podłączenie — SIEMENS MSD80 - BMW [GASOLINE] (PINOUT)

Podobne bloki

MS42BMWMS43BMWME7.2BMWMSV90BMWME922BMWME9.2BMWME17.2BMWMEV9.2BMW
Ten sam producent lub rodzina — często mają zbliżony pinout i nośnik pamięci.
