MG1CS003 — sterownik (BMW)
Dane modułu
- Marka
- BMW
- Producent sterownika
- BOSCH
- Nośnik / chip
- SPC5777
- Tryb pracy
- BENCH
- Adapter
- P003/P003+/MP001
- Odczyt
- INT FLASH, INT EEPROM
- Dodatkowo
- CS
- Funkcje (lista producenta)
- R/W INT FLASH, R/W INT EEPROM (BENCH, CS); Read ISN; Unlock ECU (BOOT)
- Źródło
- lista ECM (OBDSTAR ECU MASTER)
Dostęp i sprzęt
BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V
Schemat połączenia

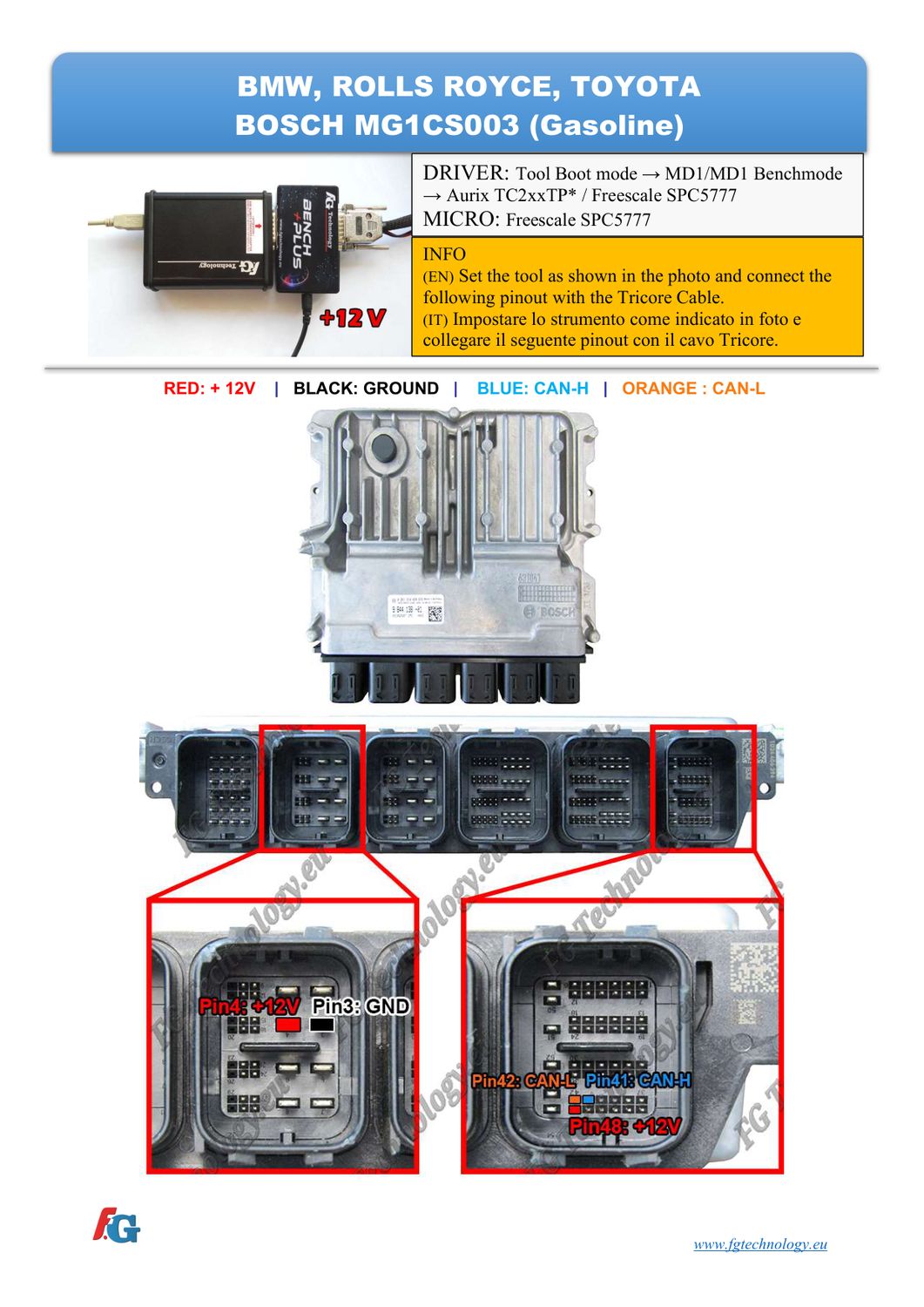

Schemat złącza — BENCHMODE MG1CS003 SPC5777 ALLBRAND
Przed podłączeniem sprawdź numery pinów w module.
Procedura
- Zdejmujemy sterownik i podłączamy na stole (zasilanie 12 V + CAN/K-Line).
- Czytamy pamięć SPC5777 — OBDSTAR ECU MASTER, tryb BENCH/BOOT.
- Przygotowujemy plik: immo off / klon / korekta map — zależnie od zlecenia.
- Przeliczamy sumę kontrolną (CS) — bez tego sterownik nie wstanie.
- Zapisujemy przez OBDSTAR ECU MASTER i weryfikujemy odczytem kontrolnym.
- Montujemy w aucie, sprawdzamy komunikację i rozruch.
Zdjęcia

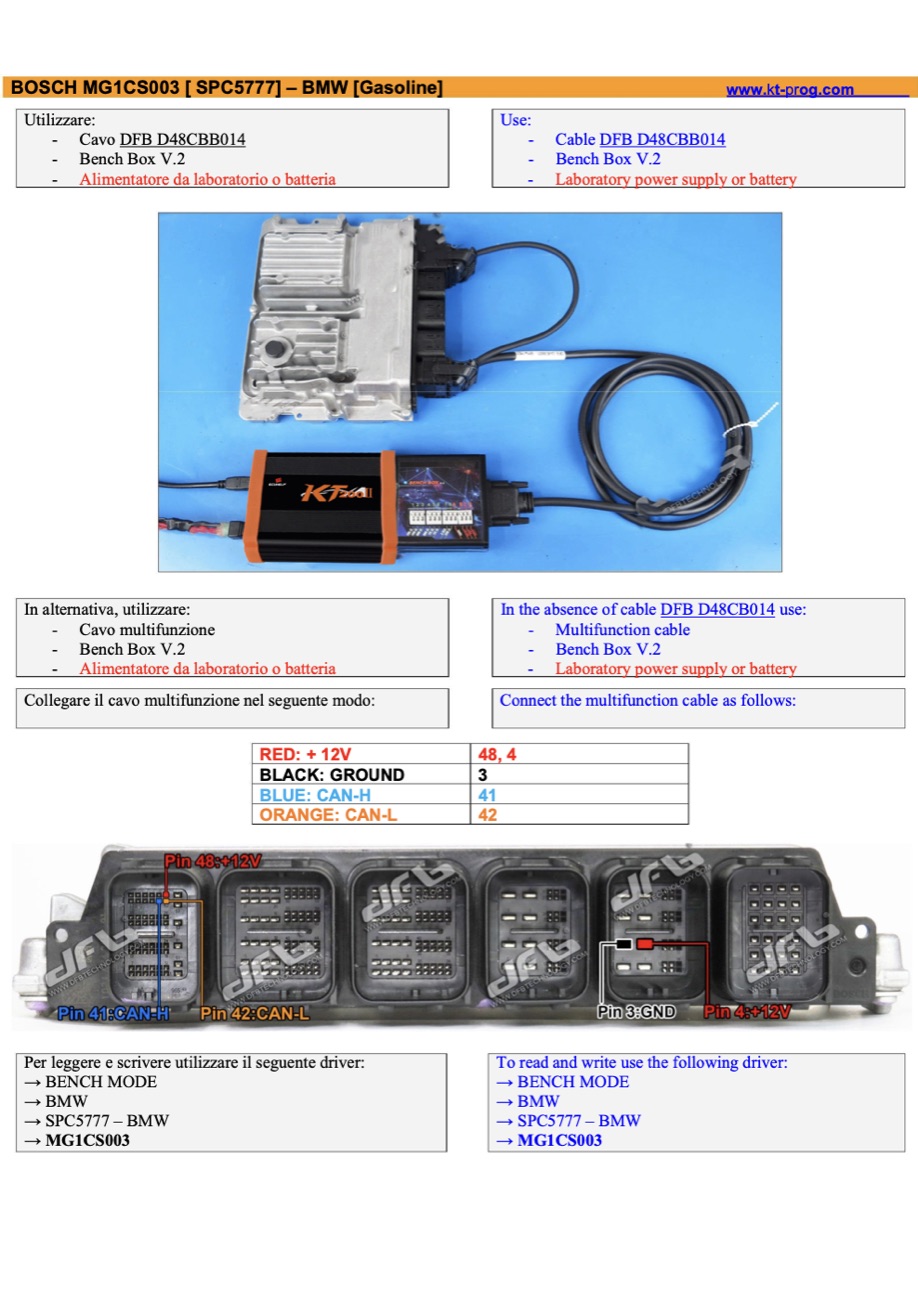

![Podłączenie — BOSCH MG1CS003 [ SPC5777] – BMW [GAS (BENCH)](/photos/pinouts_dfox/bosch_mg1cs003_spc5777_bmw_gasoline.jpg)
