MEG17.9.8 — sterownik (HYUNDAI)
Dane modułu
- Marka
- HYUNDAI
- Producent sterownika
- KEFICO
- Nośnik / chip
- R5F72549R+TC1767
- Tryb pracy
- BENCH/BOOT
- Adapter
- P003/P003+/MP001
- Odczyt
- INT FLASH, INT EEPROM
- Dodatkowo
- CS · IMMO OFF · VIN
- Źródło
- lista ECM (OBDSTAR ECU MASTER)
Dostęp i sprzęt
BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

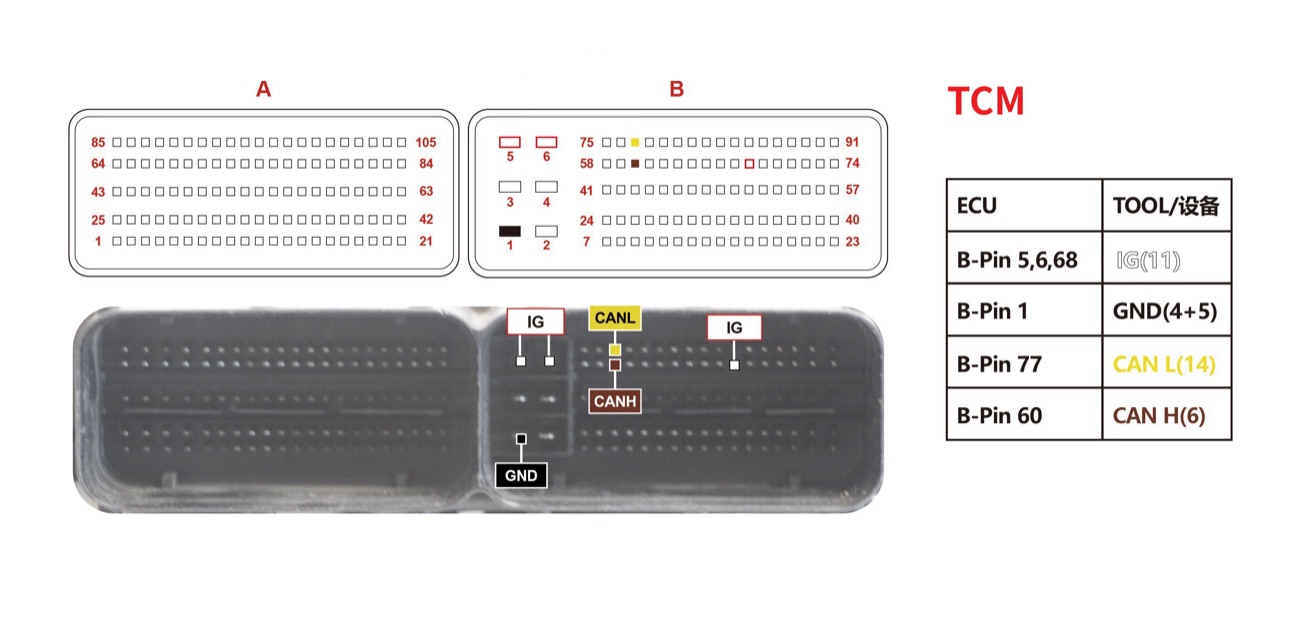

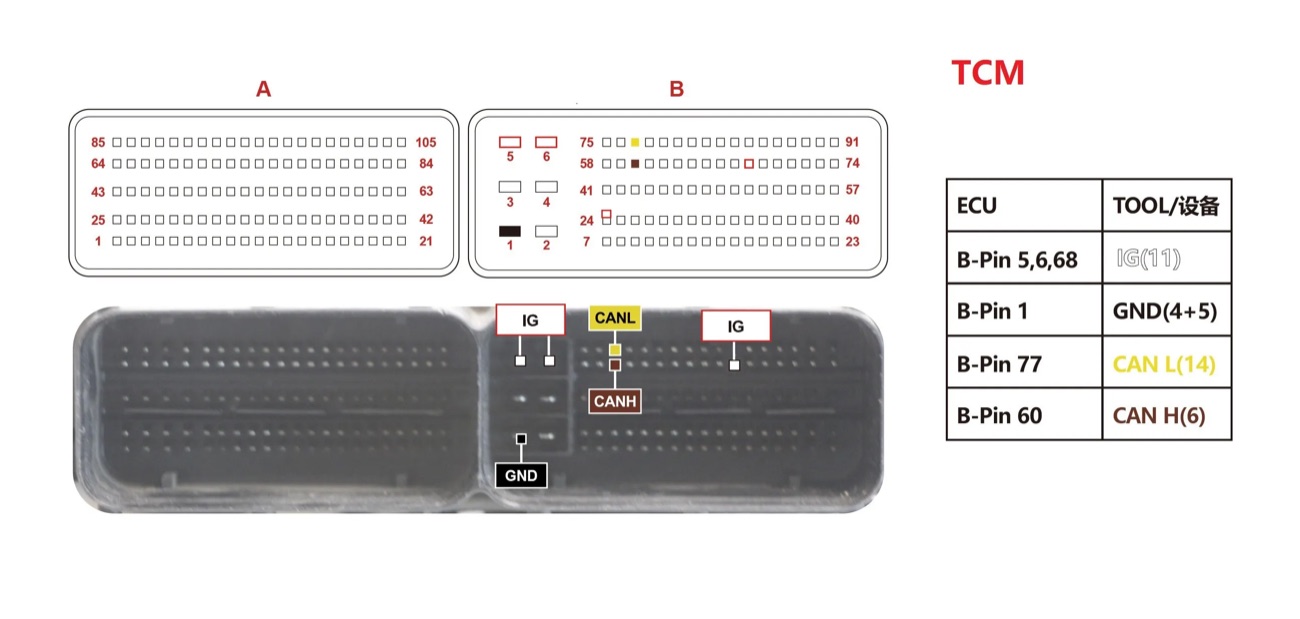

Podłączenie na stole — numery pinów
T91-1GroundT91-3+12VT91-60CAN HighT91-66GPT1T91-68+12VT91-77CAN LowT91-79GPT2
Numery z legendy producenta; przed podaniem zasilania sprawdź je w module.
Procedura
- Zdejmujemy sterownik i podłączamy na stole (zasilanie 12 V + CAN/K-Line).
- Czytamy pamięć R5F72549R+TC1767 — OBDSTAR ECU MASTER, tryb BENCH/BOOT.
- Przygotowujemy plik: immo off / klon / korekta map — zależnie od zlecenia.
- Przeliczamy sumę kontrolną (CS) — bez tego sterownik nie wstanie.
- Zapisujemy przez OBDSTAR ECU MASTER i weryfikujemy odczytem kontrolnym.
- Montujemy w aucie, sprawdzamy komunikację i rozruch.

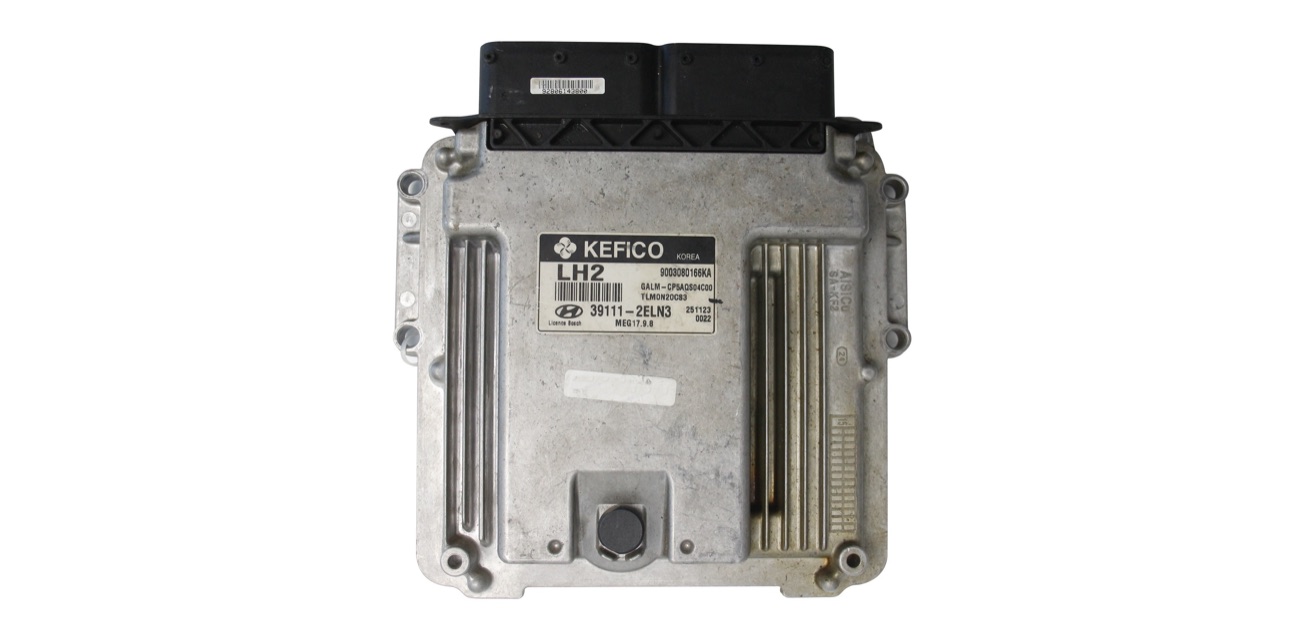

Zdjęcia
Podobne bloki
Ten sam producent lub rodzina — często mają zbliżony pinout i nośnik pamięci.
