MEG17.9.22.1 — sterownik (HYUNDAI)

Dane modułu

Marka
HYUNDAI
Producent sterownika
BOSCH
Nośnik / chip
TC1724N
Tryb pracy
BENCH/BOOT
Adapter
P003/P003+/MP001
Odczyt
INT FLASH, INT EEPROM
Dodatkowo
CS · IMMO OFF
Źródło
lista ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Podłączenie na stole — numery pinów

T60-35+12VT60-39+12VT94-12GPT1T94-18+12VT94-3GroundT94-5+12VT94-56GPT2T94-57CAN HighT94-79CAN Low
Numery z legendy producenta; przed podaniem zasilania sprawdź je w module.

Procedura

  1. Zdejmujemy sterownik i podłączamy na stole (zasilanie 12 V + CAN/K-Line).
  2. Czytamy pamięć TC1724N — OBDSTAR ECU MASTER, tryb BENCH/BOOT.
  3. Przygotowujemy plik: immo off / klon / korekta map — zależnie od zlecenia.
  4. Przeliczamy sumę kontrolną (CS) — bez tego sterownik nie wstanie.
  5. Zapisujemy przez OBDSTAR ECU MASTER i weryfikujemy odczytem kontrolnym.
  6. Montujemy w aucie, sprawdzamy komunikację i rozruch.

Zdjęcia

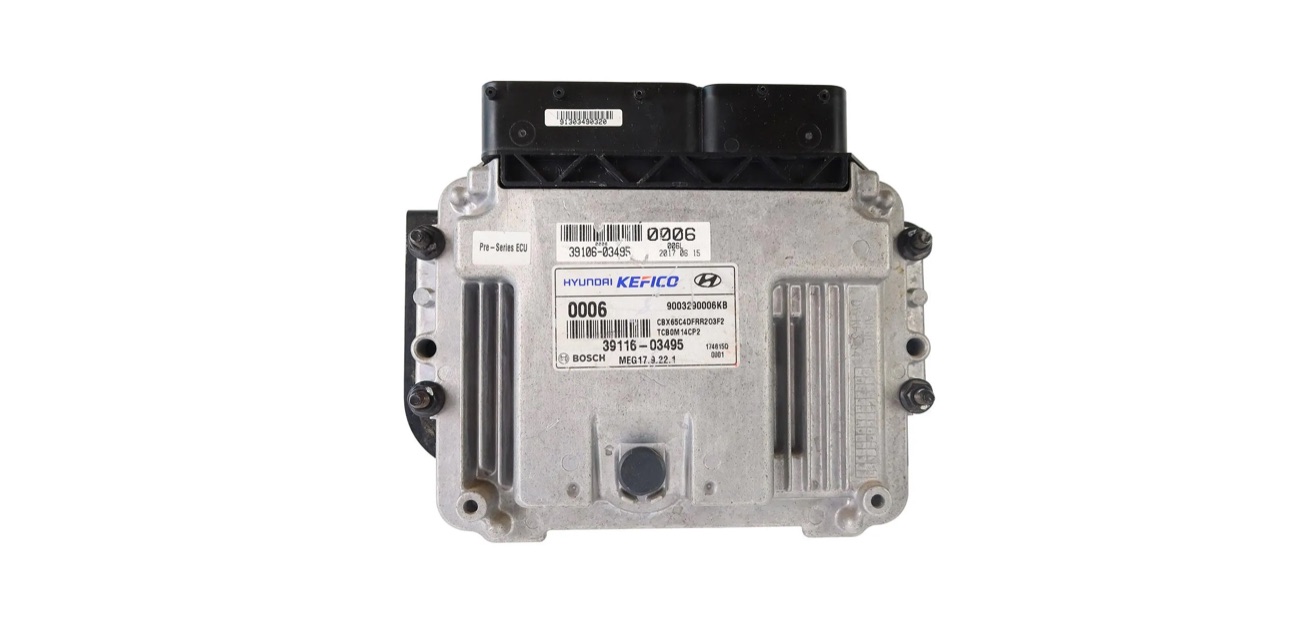

Blok — MEG17.9.22.1 ECU
Blok — MEG17.9.22.1 ECU

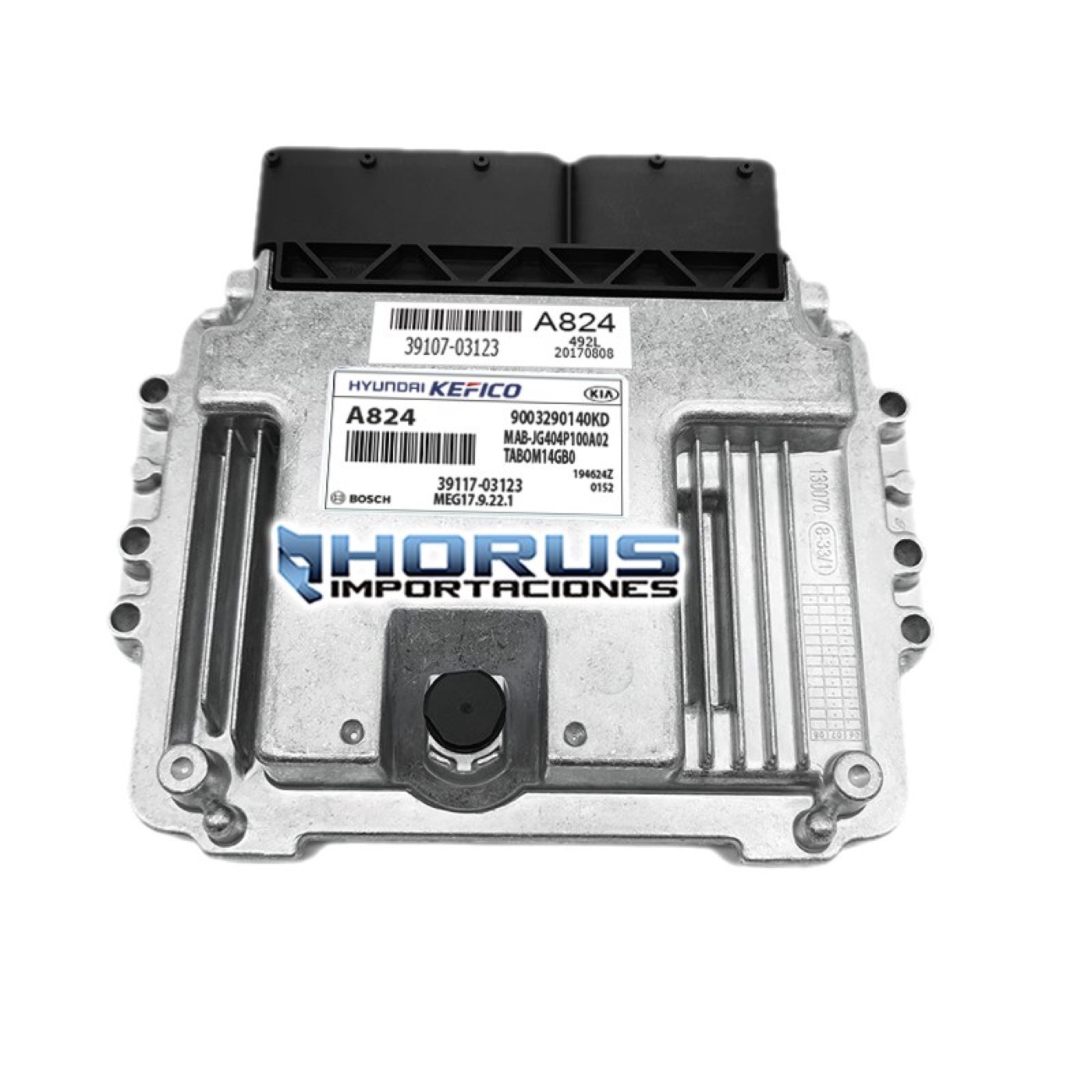

Blok — MEG17.9.22.1
Blok — MEG17.9.22.1
Adapter — TC1724 (VVDI PROG, wyprowadzenia chipu)
Adapter — TC1724 (VVDI PROG, wyprowadzenia chipu)

Podobne bloki

L9HYUNDAIG27HYUNDAIMT38HYUNDAIMT86HYUNDAIDCU24HYUNDAIM7.9.7HYUNDAIM7.9.8HYUNDAI
Ten sam producent lub rodzina — często mają zbliżony pinout i nośnik pamięci.
