ECU-SRSelektronika auto · Wrocław
EMS5150 KLINE — sterownik (BMW)
Dane modułu
- Marka
- BMW
- Producent sterownika
- CONTINENTAL/SIEMENS/VDO
- Nośnik / chip
- 29F400BB
- Tryb pracy
- OBD/BENCH
- Adapter
- P004/P003/P003+/MP001
- Odczyt
- EXT FLASH, EXT EEPROM
- Dodatkowo
- CS
- Źródło
- lista ECM (OBDSTAR ECU MASTER)
Dostęp i sprzęt
OBD
OBDSTAR ECU MASTER · Xhorse Multi-Prog
interfejs OBD i zasilanie 12 V
· odczyt i zapis po OBD (virtual read/write) — sterownika nie wyciągamy
Schemat połączenia

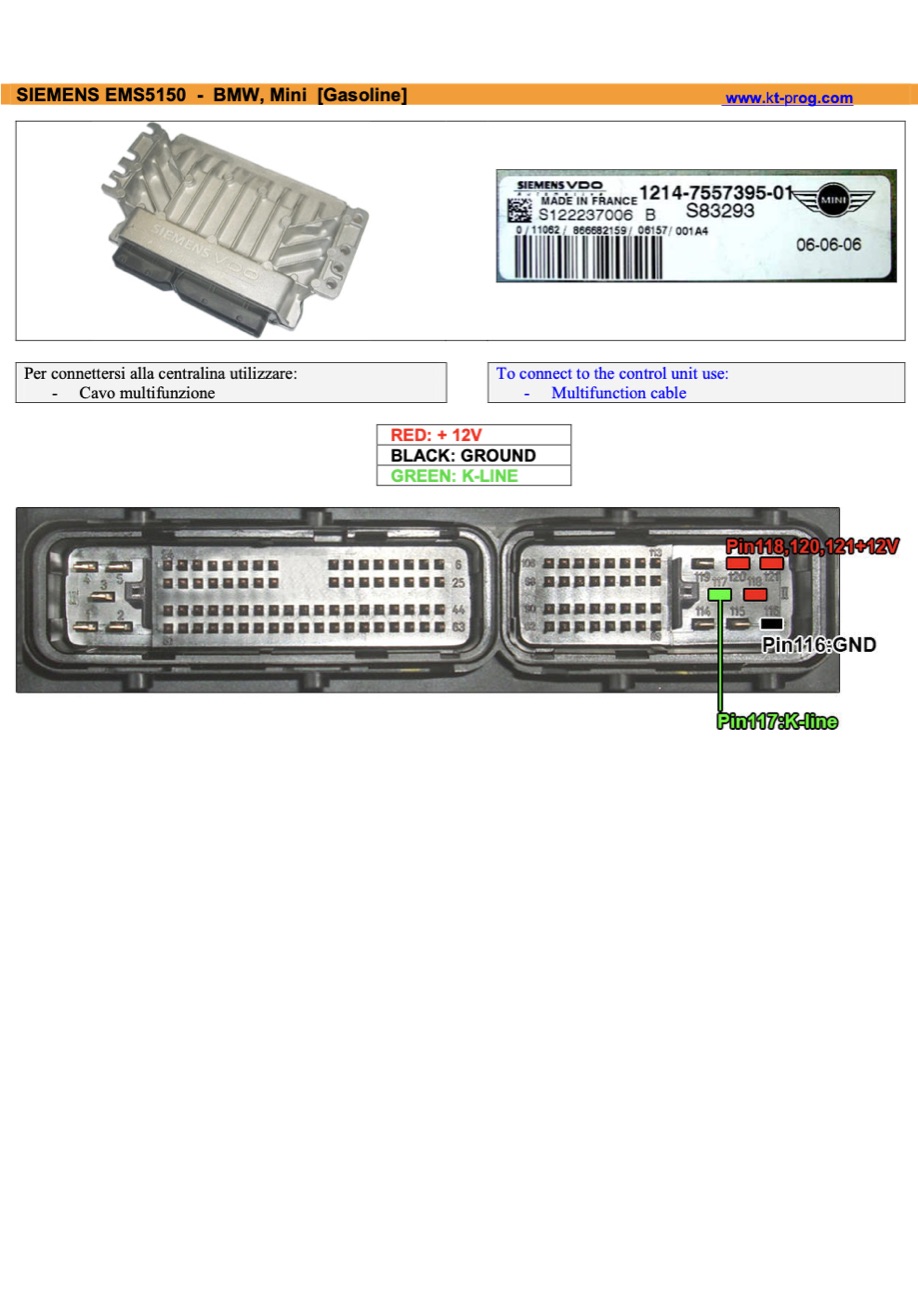

Schemat złącza — SIEMENS EMS5150 - BMW, MINI [GASOLINE] · manual DFOX (PINOUT)
![Schemat złącza — SIEMENS EMS5150 - BMW, MINI [GASOLINE] · manual DFOX (PINOUT)](/photos/pinouts_dfox/siemens_ems5150_bmw_mini_gasoline.jpg)
Przed podłączeniem sprawdź numery pinów w module.
Procedura
- Podłączamy interfejs OBD do gniazda diagnostycznego — sterownika nie wyciągamy z auta.
- Odczytujemy zawartość (29F400BB) przez OBD: OBDSTAR ECU MASTER.
- Przygotowujemy plik (immo off / klon / korekta) i przeliczamy sumę kontrolną.
- Zapisujemy przez OBD tym samym przyrządem (OBDSTAR ECU MASTER) i robimy odczyt kontrolny.
- Kasujemy błędy, sprawdzamy komunikację i rozruch.
Podobne bloki
Ten sam producent lub rodzina — często mają zbliżony pinout i nośnik pamięci.
