EDC16C10 — sterownik (TOYOTA)

Dane modułu

Marka
TOYOTA
Producent sterownika
BOSCH
Nośnik / chip
MPC555(6)
Tryb pracy
BENCH
Adapter
P003+/MP001
Odczyt
INT FLASH, EXT FLASH, EXT EEPROM
Dodatkowo
CS
Źródło
lista ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

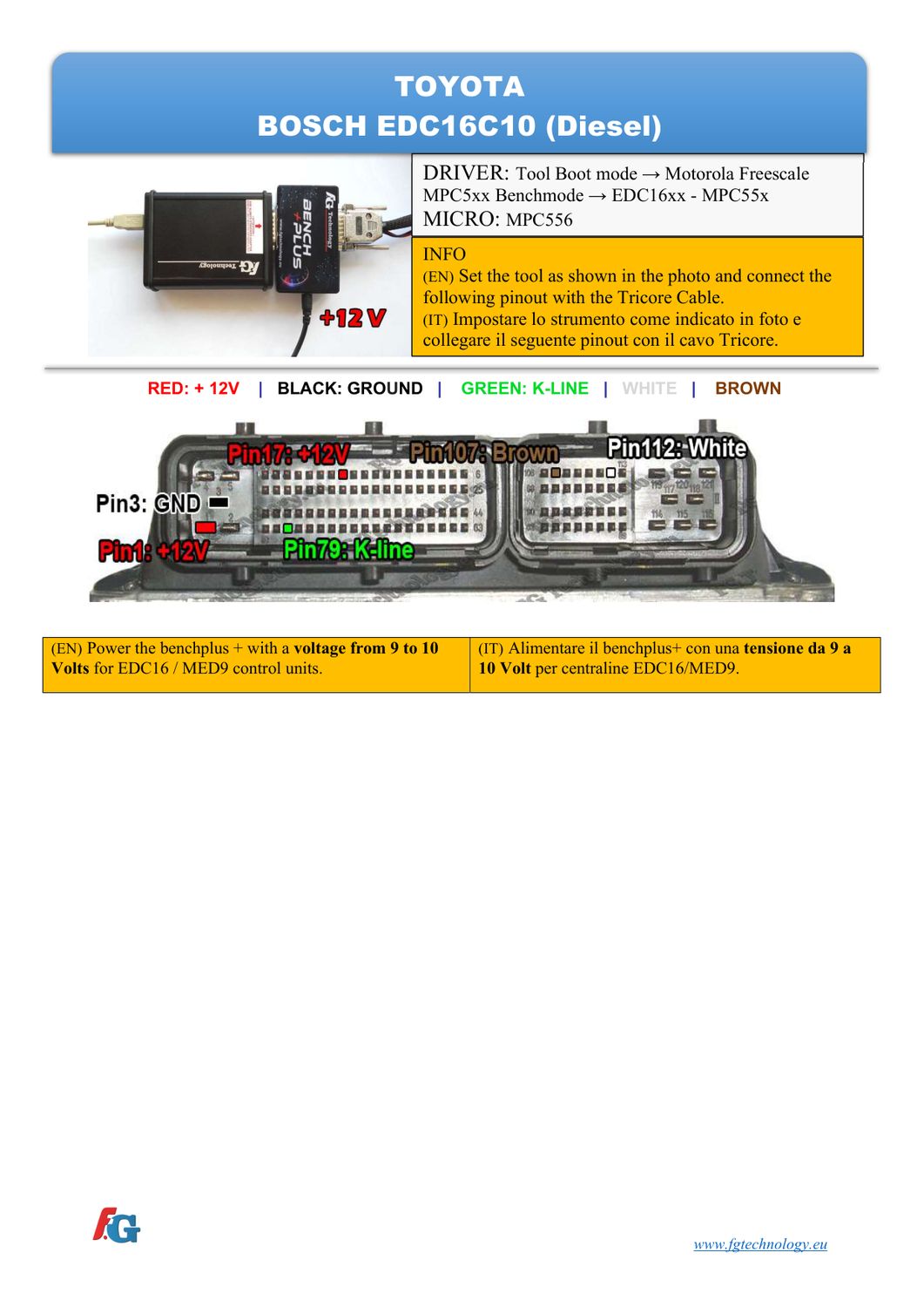

Schemat złącza — BENCHMODE EDC16C10 MOTOROLA TOYOTA
Schemat złącza — BENCHMODE EDC16C10 MOTOROLA TOYOTA
Przed podłączeniem sprawdź numery pinów w module.

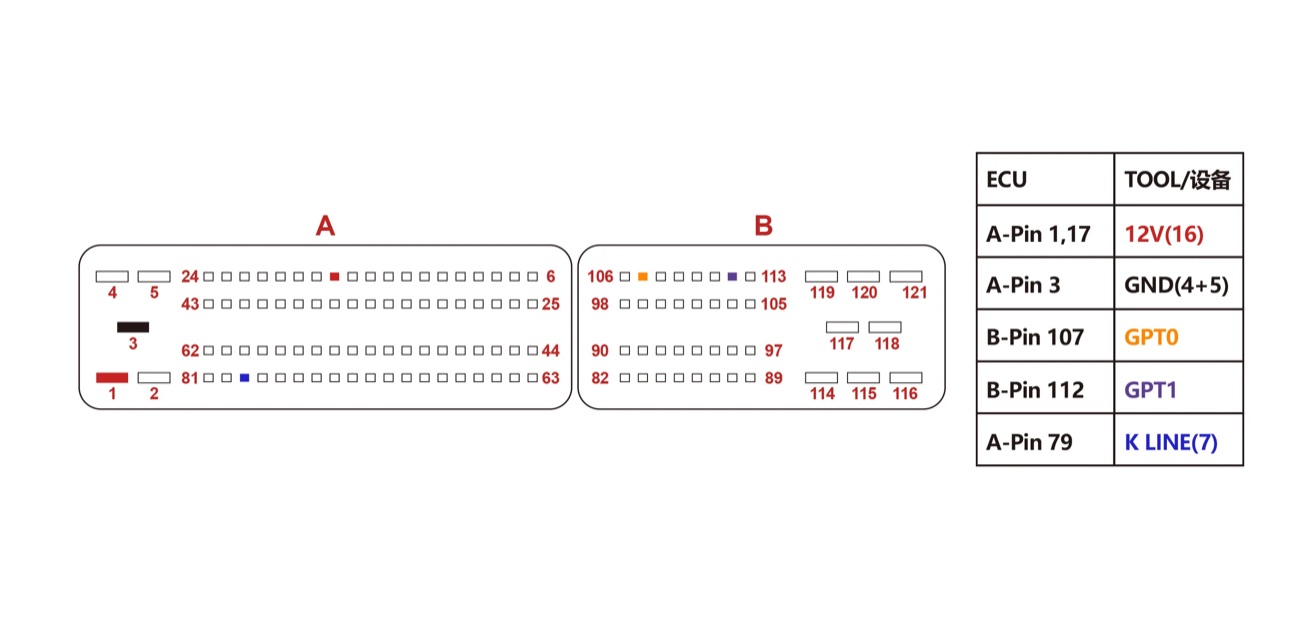

Podłączenie na stole — numery pinów

1+12V17+12V3Ground79K-Line114GPT1119GPT2
Numery z legendy producenta; przed podaniem zasilania sprawdź je w module.

Procedura

  1. Zdejmujemy sterownik i podłączamy na stole (zasilanie 12 V + CAN/K-Line).
  2. Czytamy pamięć MPC555(6) — OBDSTAR ECU MASTER, tryb BENCH/BOOT.
  3. Przygotowujemy plik: immo off / klon / korekta map — zależnie od zlecenia.
  4. Przeliczamy sumę kontrolną (CS) — bez tego sterownik nie wstanie.
  5. Zapisujemy przez OBDSTAR ECU MASTER i weryfikujemy odczytem kontrolnym.
  6. Montujemy w aucie, sprawdzamy komunikację i rozruch.
