GEN3 — sterownik (LEXUS)

Dane modułu

Marka
LEXUS
Producent sterownika
DENSO
Nośnik / chip
R7F701201+R7F701202
Tryb pracy
BENCH
Adapter
P004/P003/P003+/MP001
Odczyt
INT FLASH
Dodatkowo
IMMO OFF
Źródło
lista ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

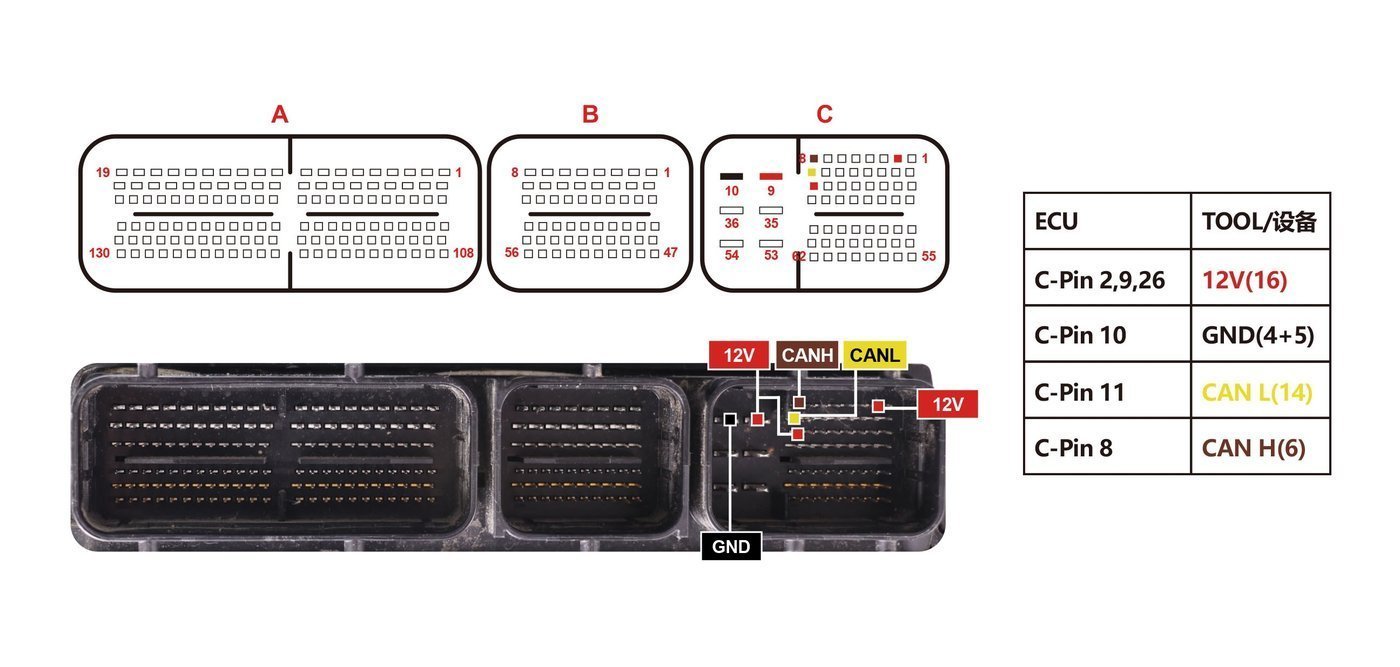

Schemat złącza — TOYOTA GEN3
Schemat złącza — TOYOTA GEN3
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Zdejmujemy sterownik i podłączamy na stole (zasilanie 12 V + CAN/K-Line).
  2. Czytamy pamięć R7F701201+R7F701202 — OBDSTAR ECU MASTER, tryb BENCH/BOOT.
  3. Przygotowujemy plik: immo off / klon / korekta map — zależnie od zlecenia.
  4. Przeliczamy sumę kontrolną (CS) — bez tego sterownik nie wstanie.
  5. Zapisujemy przez OBDSTAR ECU MASTER i weryfikujemy odczytem kontrolnym.
  6. Montujemy w aucie, sprawdzamy komunikację i rozruch.

Zdjęcia

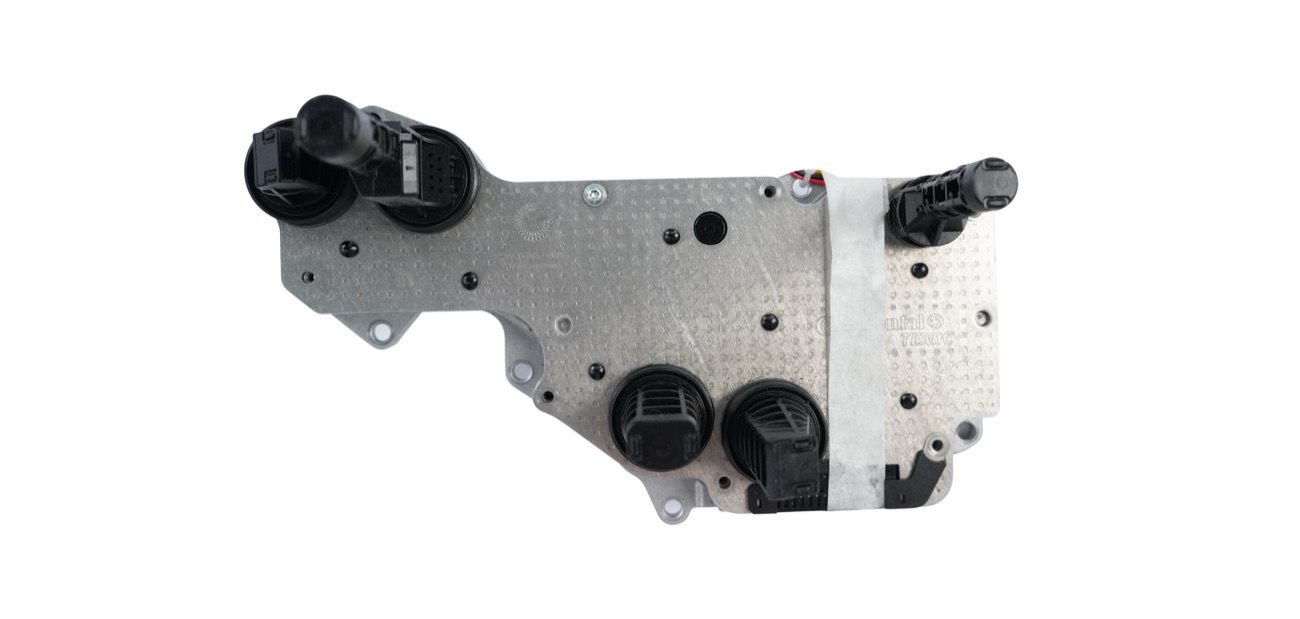

Blok — MPS6 GEN3 IMAGE
Blok — MPS6 GEN3 IMAGE

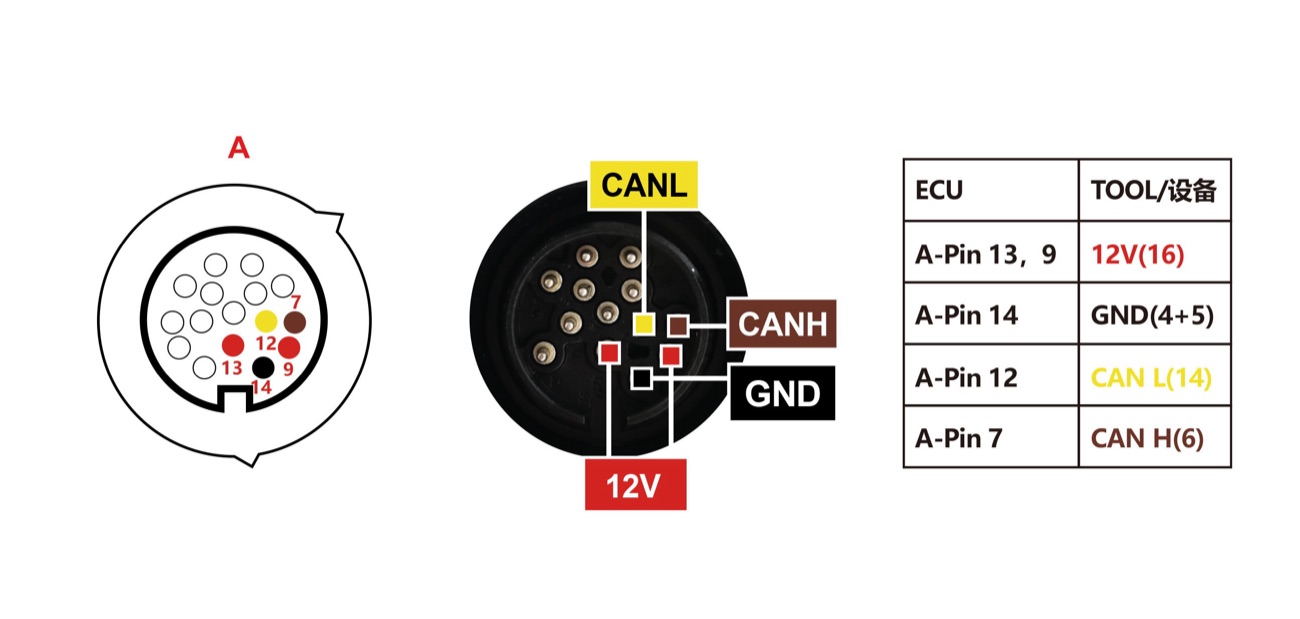

Schemat — 8HP GEN3 JLR
Schemat — 8HP GEN3 JLR

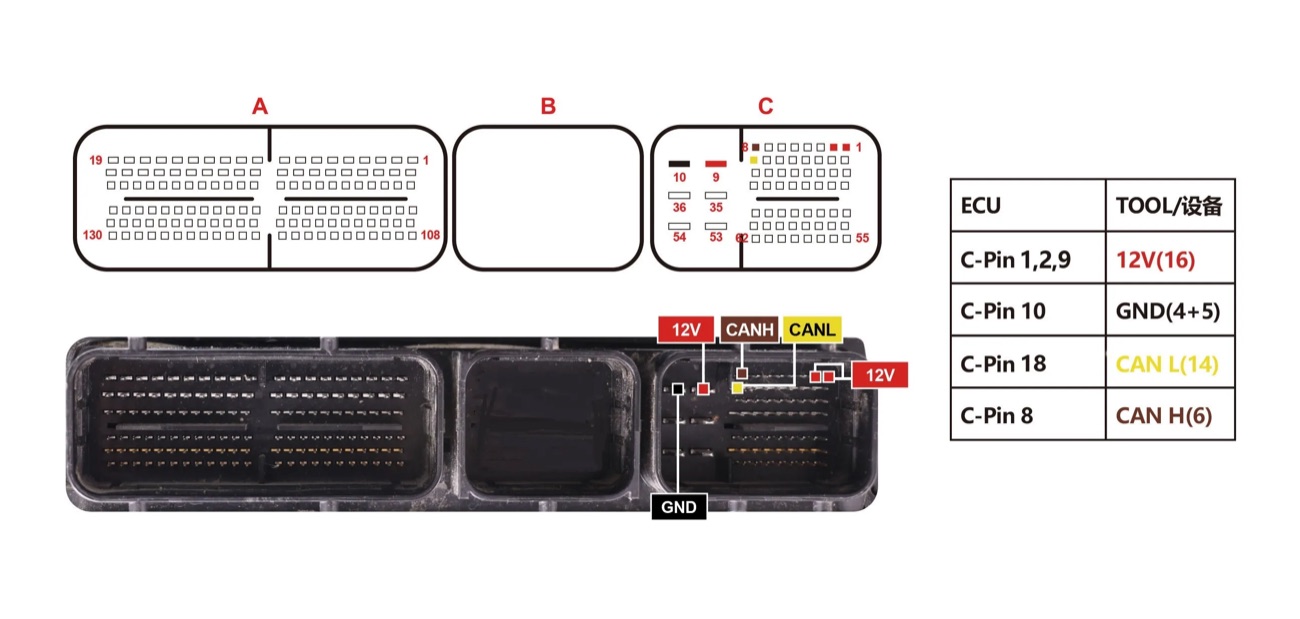

Podłączenie — DENSO GEN3 BENCH2
Podłączenie — DENSO GEN3 BENCH2

Podobne bloki

GEN4 M20A-FKSLEXUSGEN4 M20C-FKSLEXUSGEN4 T24A-FTSLEXUSGEN4 V35A-FTSLEXUS
Ten sam producent lub rodzina — często mają zbliżony pinout i nośnik pamięci.
