MD1CS003 — sterownik (CITROEN)

Dane modułu

Marka
CITROEN
Producent sterownika
BOSCH
Nośnik / chip
TC298TP
Tryb pracy
BENCH
Adapter
P003/P003+/MP001
Odczyt
INT FLASH, INT EEPROM
Dodatkowo
CS · IMMO OFF
Funkcje (lista producenta)
R/W INT FLASH, R/W INT EEPROM (BENCH, CS); Read ISN; Unlock ECU (BOOT); TPROT OFF (BENCH)
Źródło
lista ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

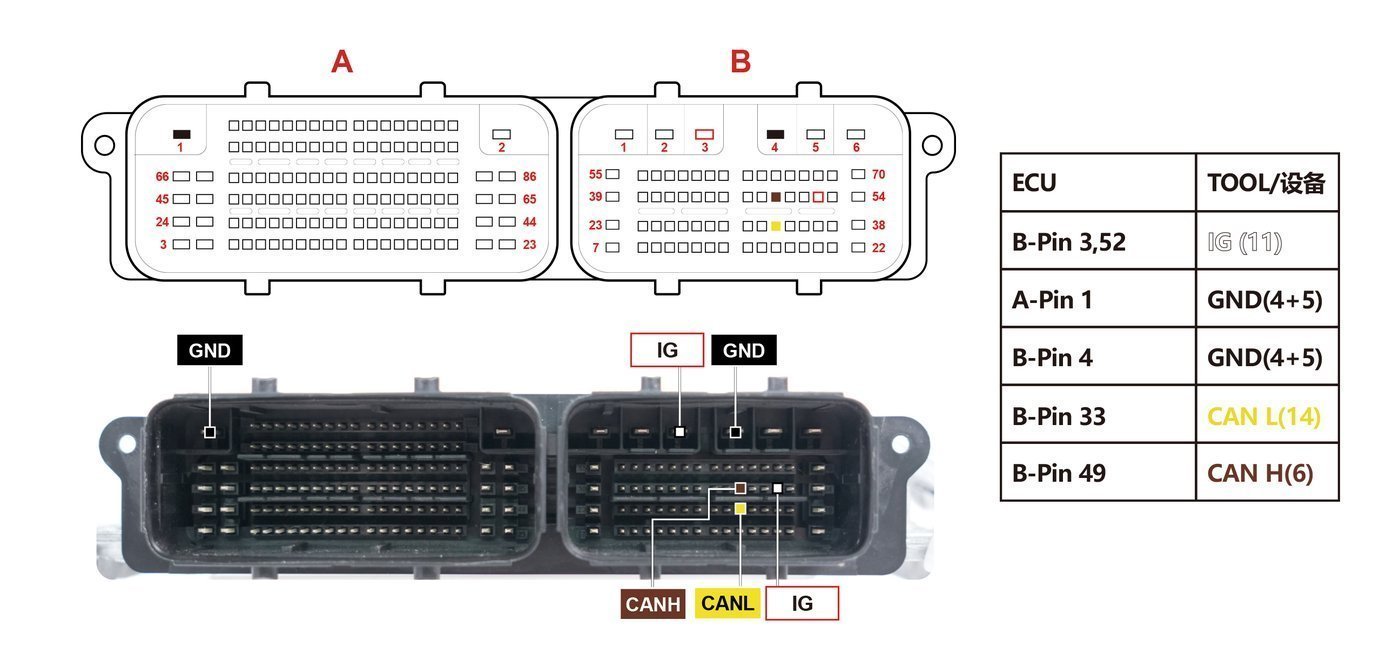

Schemat złącza — MD1CS003 LOCKED BENCH2
Schemat złącza — MD1CS003 LOCKED BENCH2
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Zdejmujemy sterownik i podłączamy na stole (zasilanie 12 V + CAN/K-Line).
  2. Czytamy pamięć TC298TP — OBDSTAR ECU MASTER, tryb BENCH/BOOT.
  3. Przygotowujemy plik: immo off / klon / korekta map — zależnie od zlecenia.
  4. Przeliczamy sumę kontrolną (CS) — bez tego sterownik nie wstanie.
  5. Zapisujemy przez OBDSTAR ECU MASTER i weryfikujemy odczytem kontrolnym.
  6. Montujemy w aucie, sprawdzamy komunikację i rozruch.

Zdjęcia

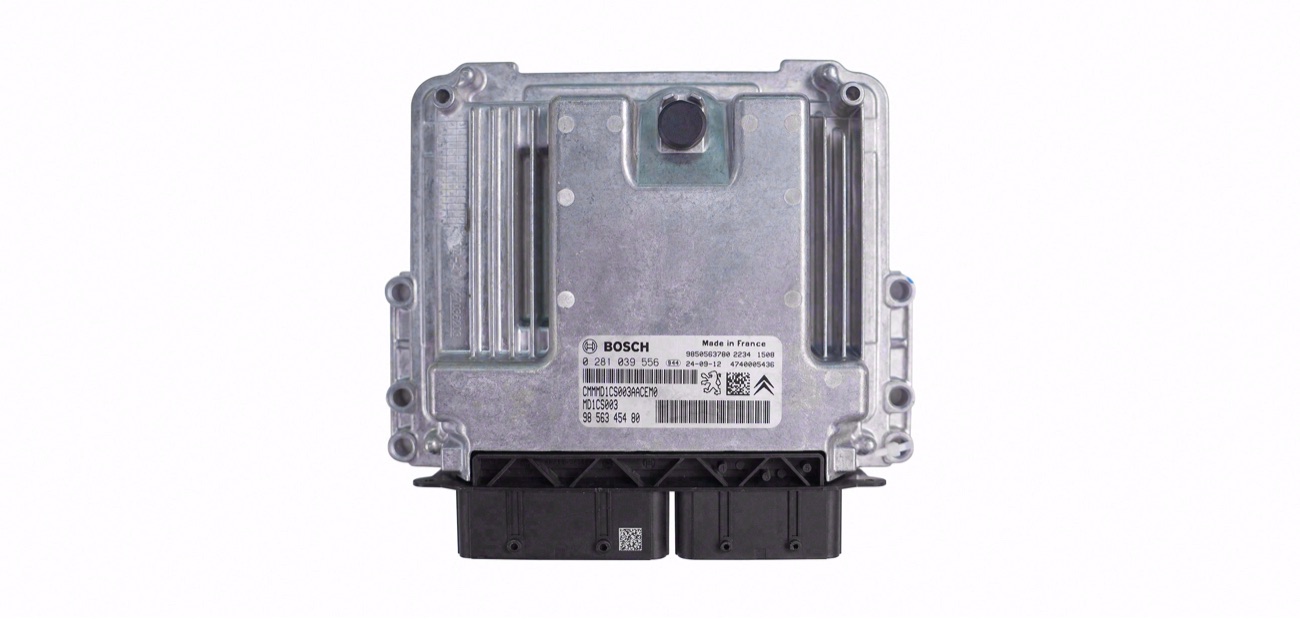

Blok — MD1CS003(LOCKED) ECU
Blok — MD1CS003(LOCKED) ECU

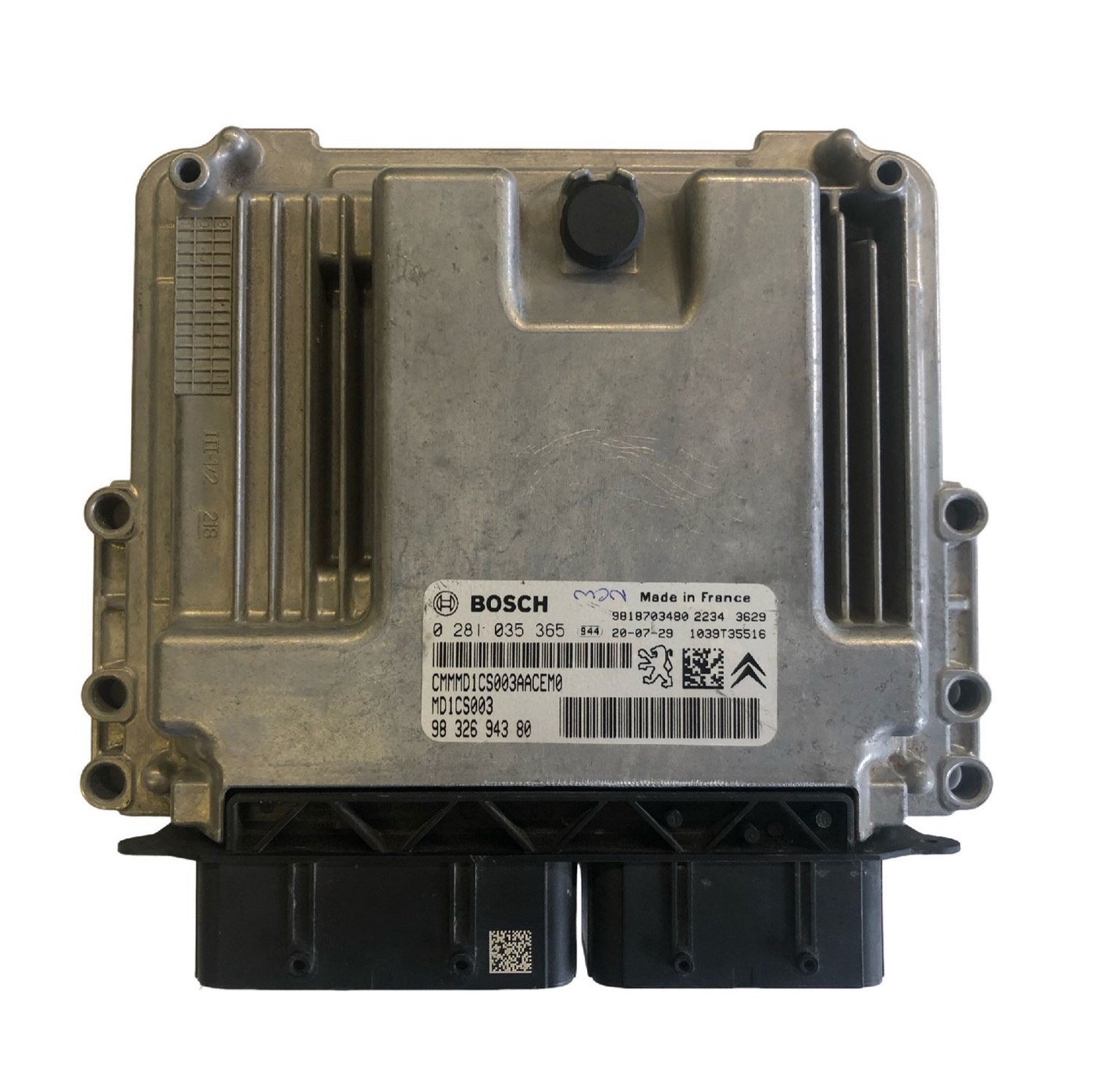

Blok — PSA_BOSCH_MD1CS003_TC298TP
Blok — PSA_BOSCH_MD1CS003_TC298TP

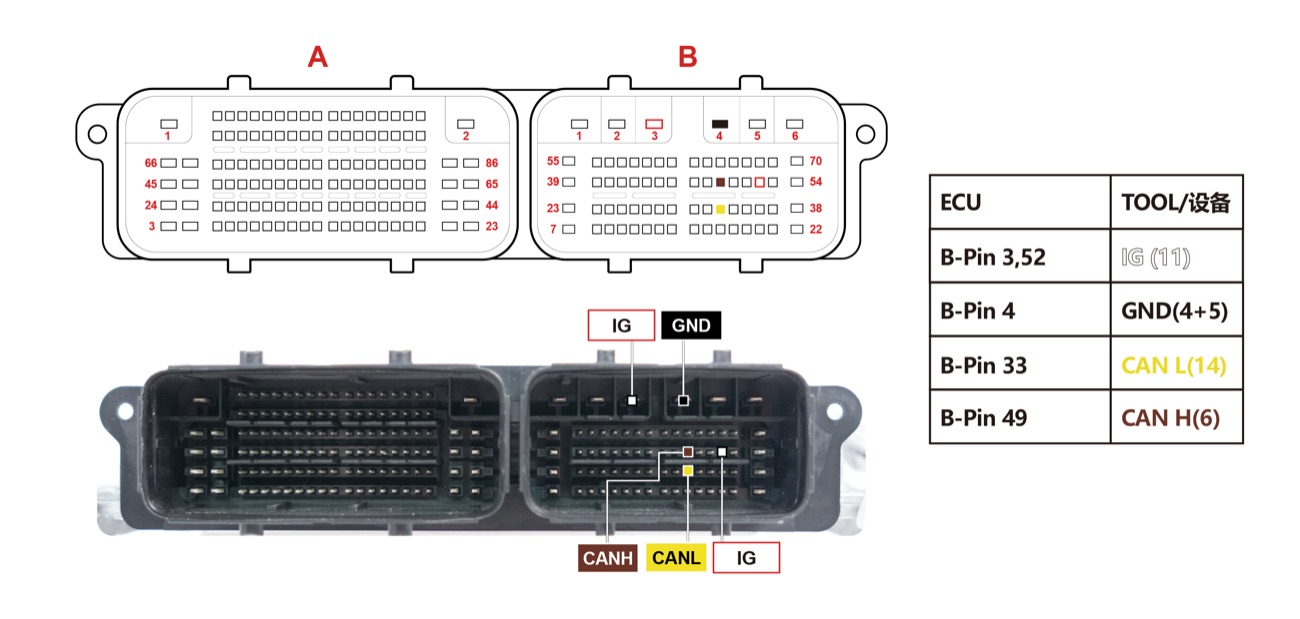

Schemat — MD1CS003(LOCKED) BENCH
Schemat — MD1CS003(LOCKED) BENCH

Podobne bloki

J34PCITROENDCM3.5CITROENEDC15C2CITROENEDC16C3CITROENME7.4.4CITROENME7.4.5CITROENMED17.4CITROEN
Ten sam producent lub rodzina — często mają zbliżony pinout i nośnik pamięci.
