DCM7.1A — sterownik (CITROEN)

Dane modułu

Marka
CITROEN
Producent sterownika
DELPHI
Nośnik / chip
TC297TP
Tryb pracy
BOOT
Adapter
P003/P003+/MP001
Odczyt
INT FLASH, INT EEPROM
Źródło
lista ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

Schemat złącza — EICHIER DCM7 1AP
Schemat złącza — EICHIER DCM7 1AP
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Zdejmujemy sterownik i podłączamy na stole (zasilanie 12 V + CAN/K-Line).
  2. Czytamy pamięć TC297TP — OBDSTAR ECU MASTER, tryb BENCH/BOOT.
  3. Przygotowujemy plik: immo off / klon / korekta map — zależnie od zlecenia.
  4. Przeliczamy sumę kontrolną (CS) — bez tego sterownik nie wstanie.
  5. Zapisujemy przez OBDSTAR ECU MASTER i weryfikujemy odczytem kontrolnym.
  6. Montujemy w aucie, sprawdzamy komunikację i rozruch.

Zdjęcia

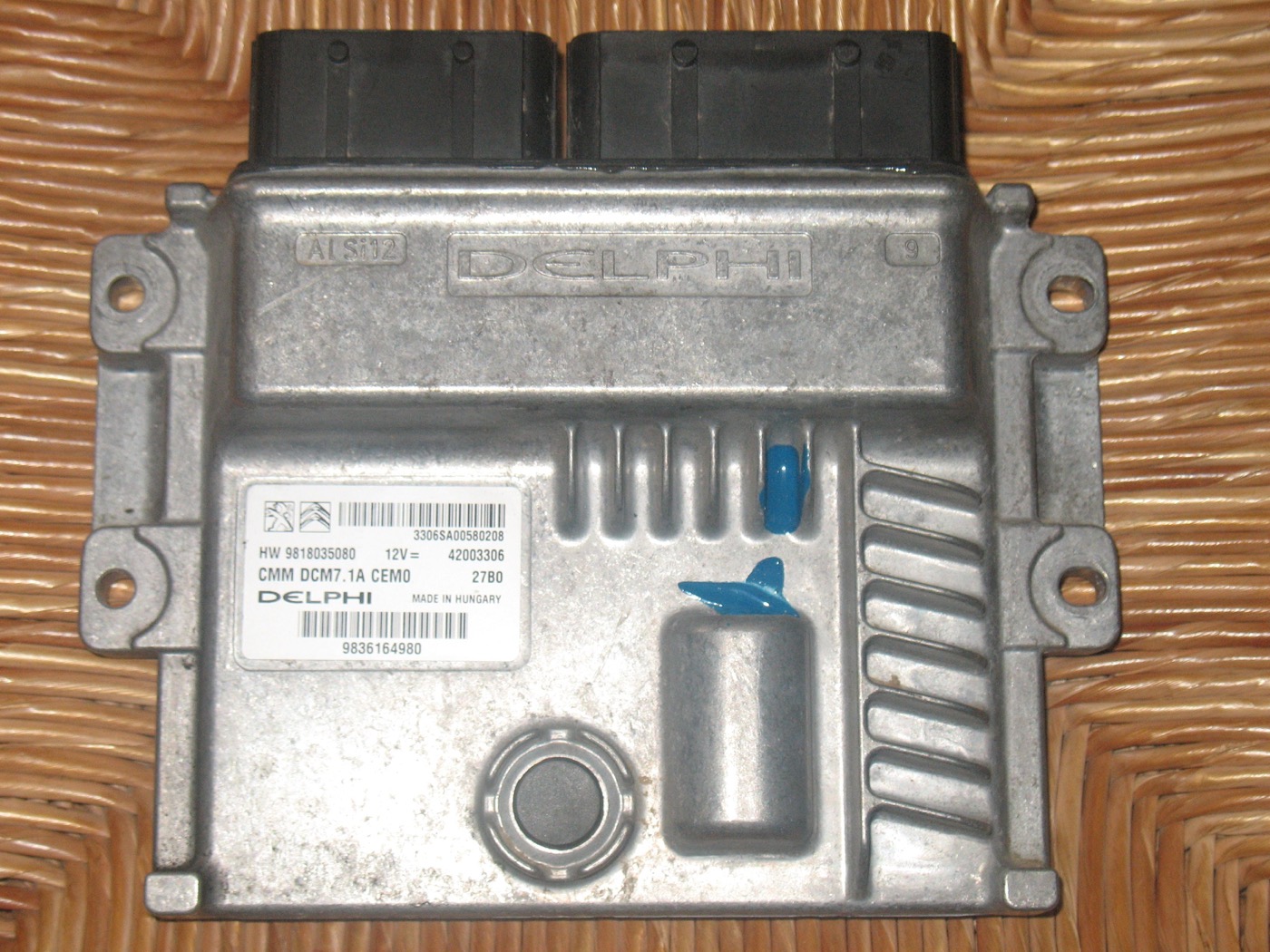

Blok — DCM7.1A
Blok — DCM7.1A

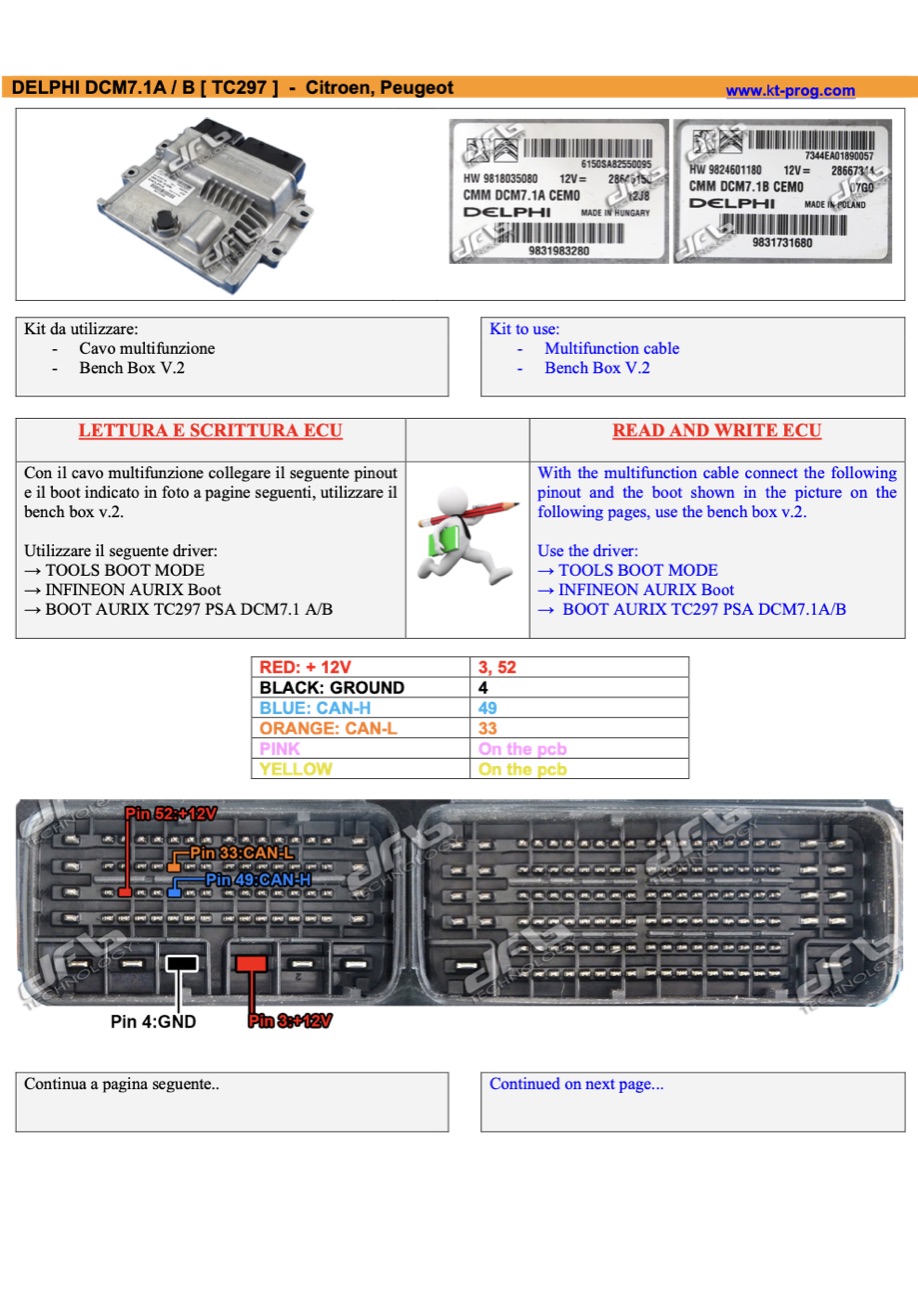

Podłączenie — DELPHI DCM7.1A / B [ TC297 ] - CITRO (AURIX)
Podłączenie — DELPHI DCM7.1A / B [ TC297 ] - CITRO (AURIX)
