EDC15C4 KLINE — sterownik (BMW)

Dane modułu

Marka
BMW
Producent sterownika
BOSCH
Nośnik / chip
29F400BT+95P08
Tryb pracy
BOOT
Adapter
P003/P003+/MP001
Odczyt
EXT FLASH, EXT EEPROM
Dodatkowo
CS
Źródło
lista ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V
· lista ECM, 37 sterowników na tym chipie, tryb BENCH/BOOT
· lista Multi-Prog, 5 pozycji na tym chipie

Schemat połączenia

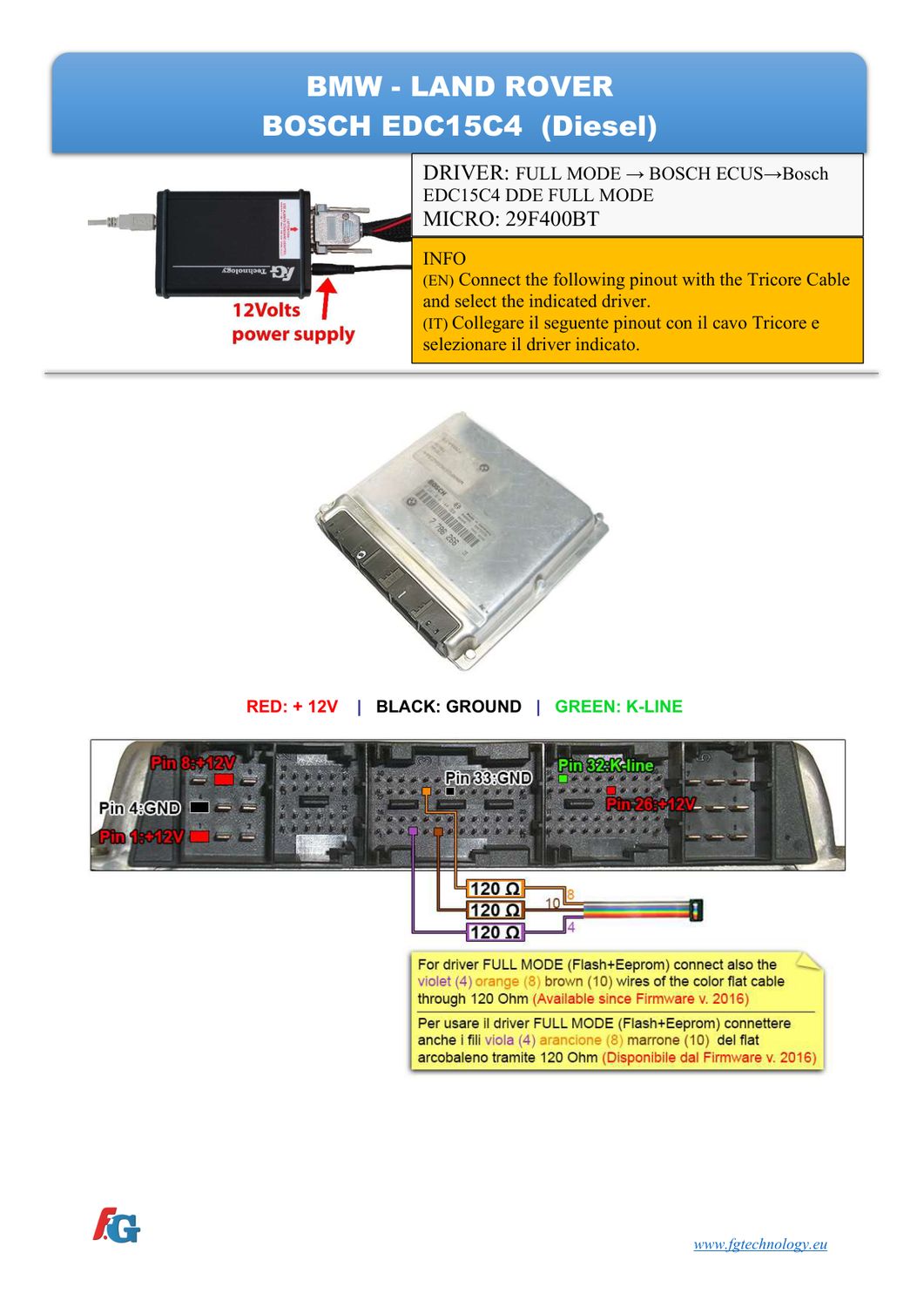

Schemat złącza — PINOUT BOSCH EDC15 C4 BMW 330D LAND ROVER
Schemat złącza — PINOUT BOSCH EDC15 C4 BMW 330D LAND ROVER
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Zdejmujemy sterownik i podłączamy na stole (zasilanie 12 V + CAN/K-Line).
  2. Czytamy pamięć 29F400BT+95P08 — OBDSTAR ECU MASTER, tryb BENCH/BOOT.
  3. Przygotowujemy plik: immo off / klon / korekta map — zależnie od zlecenia.
  4. Przeliczamy sumę kontrolną (CS) — bez tego sterownik nie wstanie.
  5. Zapisujemy przez OBDSTAR ECU MASTER i weryfikujemy odczytem kontrolnym.
  6. Montujemy w aucie, sprawdzamy komunikację i rozruch.

Zdjęcia

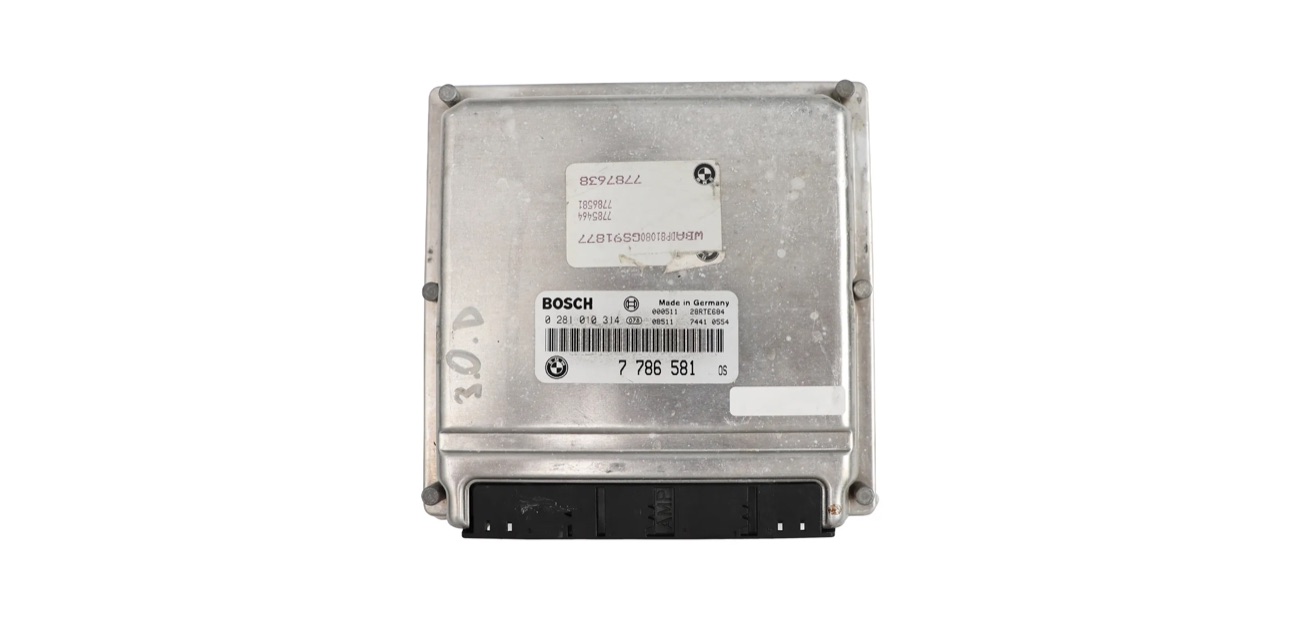

Blok — BMW EDC15C4 1
Blok — BMW EDC15C4 1
Podłączenie — EDC15C 5.7 BENCH
Podłączenie — EDC15C 5.7 BENCH

Podobne bloki

MS42BMWMS43BMWME7.2BMWMSV90BMWME922BMWME9.2BMWME17.2BMWMEV9.2BMW
Ten sam producent lub rodzina — często mają zbliżony pinout i nośnik pamięci.
