CPEGD2.20.4 — sterownik (HYUNDAI)

Dane modułu

Marka
HYUNDAI
Producent sterownika
KEFICO
Nośnik / chip
TC1782
Tryb pracy
BENCH/BOOT
Adapter
P004/P003/P003+/MP001
Odczyt
INT FLASH, INT EEPROM
Dodatkowo
CS
Źródło
lista ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

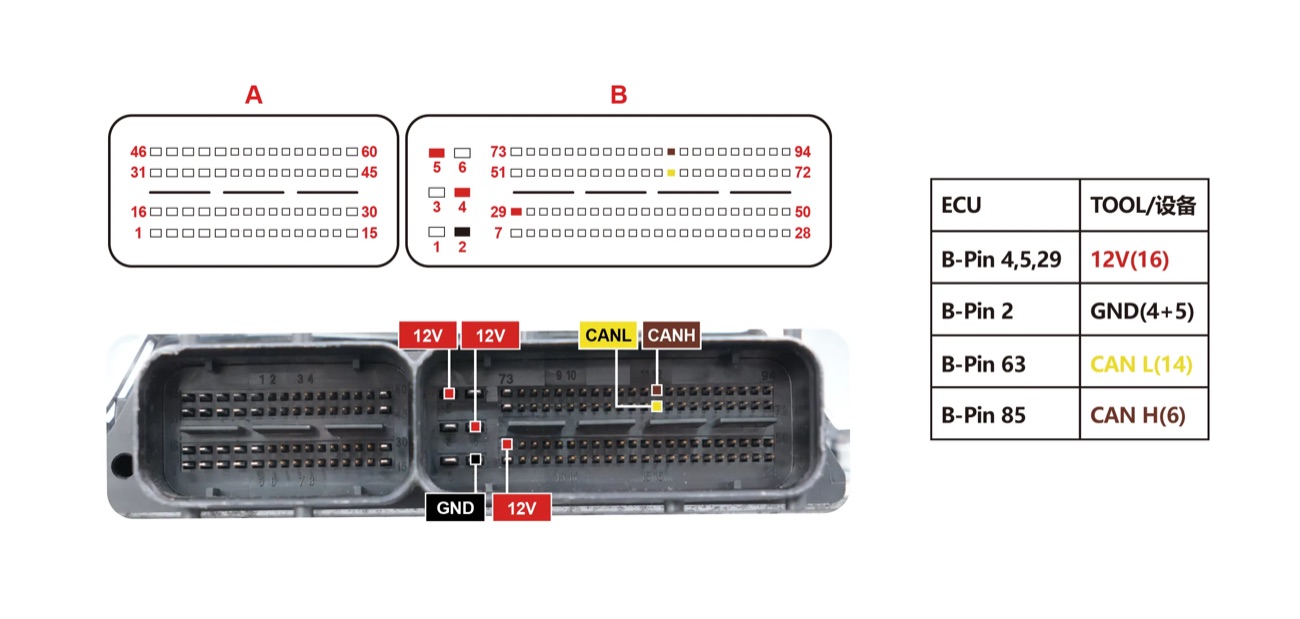

Podłączenie na stole — numery pinów

T94-2GroundT94-29+12VT94-4+12VT94-5+12VT94-63CAN LowT94-85CAN High
Numery z legendy producenta; przed podaniem zasilania sprawdź je w module.

Procedura

  1. Zdejmujemy sterownik i podłączamy na stole (zasilanie 12 V + CAN/K-Line).
  2. Czytamy pamięć TC1782 — OBDSTAR ECU MASTER, tryb BENCH/BOOT.
  3. Przygotowujemy plik: immo off / klon / korekta map — zależnie od zlecenia.
  4. Przeliczamy sumę kontrolną (CS) — bez tego sterownik nie wstanie.
  5. Zapisujemy przez OBDSTAR ECU MASTER i weryfikujemy odczytem kontrolnym.
  6. Montujemy w aucie, sprawdzamy komunikację i rozruch.

Zdjęcia

Blok — HYUNDAI CPEGD2.20.4 2
Blok — HYUNDAI CPEGD2.20.4 2

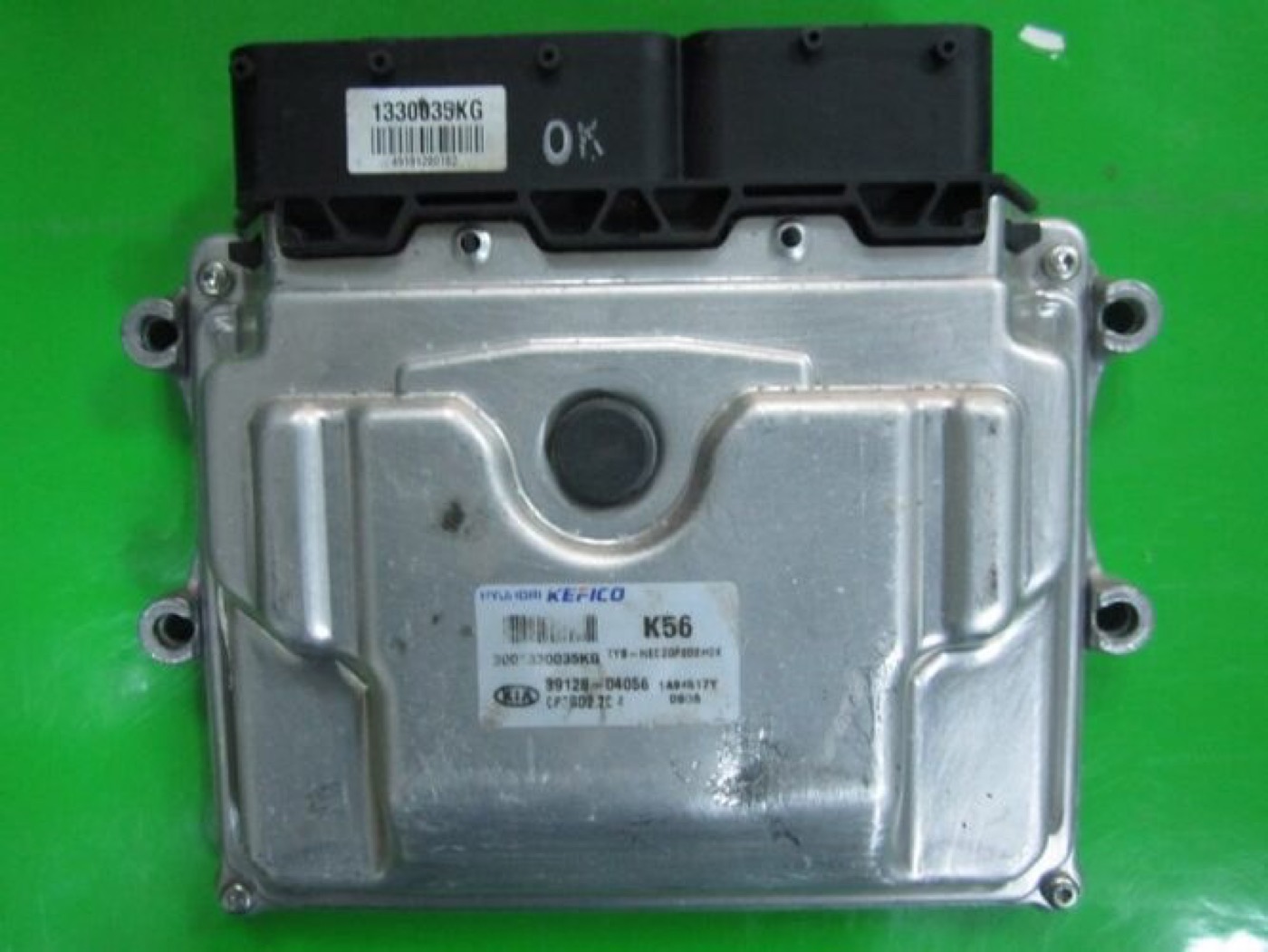

Blok — CPEGD2.20.4
Blok — CPEGD2.20.4
Adapter — TC1782 (VVDI PROG, wyprowadzenia chipu)
Adapter — TC1782 (VVDI PROG, wyprowadzenia chipu)
