CPEGD2.20.3 — sterownik (HYUNDAI)

Dane modułu

Marka
HYUNDAI
Producent sterownika
KEFICO
Nośnik / chip
TC1782
Tryb pracy
BENCH/BOOT
Adapter
P004/P003/P003+/MP001
Odczyt
INT FLASH, INT EEPROM
Dodatkowo
CS
Źródło
lista ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

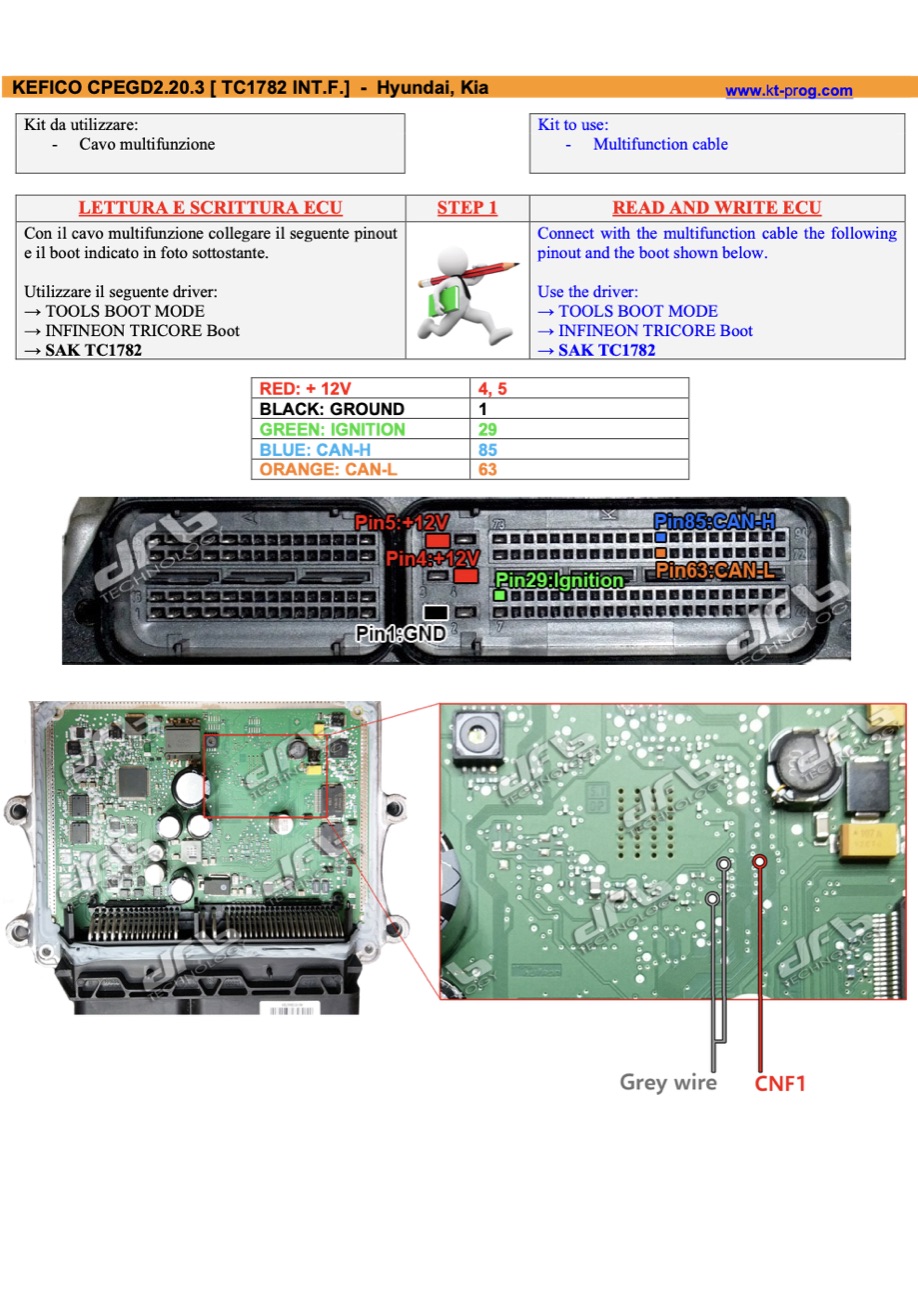

Schemat złącza — KEFICO CPEGD2.20.3 [ TC1782 INT.F.] - HYUNDAI, KIA · manual DFOX (TRICORE)
Schemat złącza — KEFICO CPEGD2.20.3 [ TC1782 INT.F.] - HYUNDAI, KIA · manual DFOX (TRICORE)
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Zdejmujemy sterownik i podłączamy na stole (zasilanie 12 V + CAN/K-Line).
  2. Czytamy pamięć TC1782 — OBDSTAR ECU MASTER, tryb BENCH/BOOT.
  3. Przygotowujemy plik: immo off / klon / korekta map — zależnie od zlecenia.
  4. Przeliczamy sumę kontrolną (CS) — bez tego sterownik nie wstanie.
  5. Zapisujemy przez OBDSTAR ECU MASTER i weryfikujemy odczytem kontrolnym.
  6. Montujemy w aucie, sprawdzamy komunikację i rozruch.

Zdjęcia

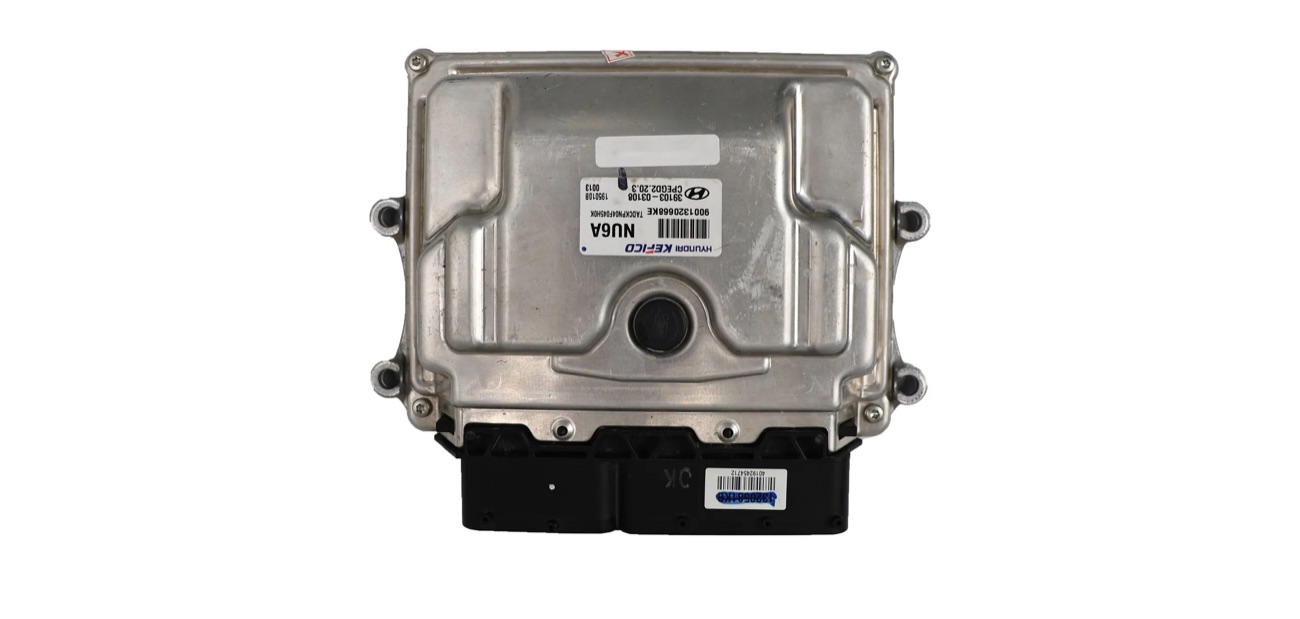

Blok — HYUNDAI CPEGD2.20.3 1
Blok — HYUNDAI CPEGD2.20.3 1

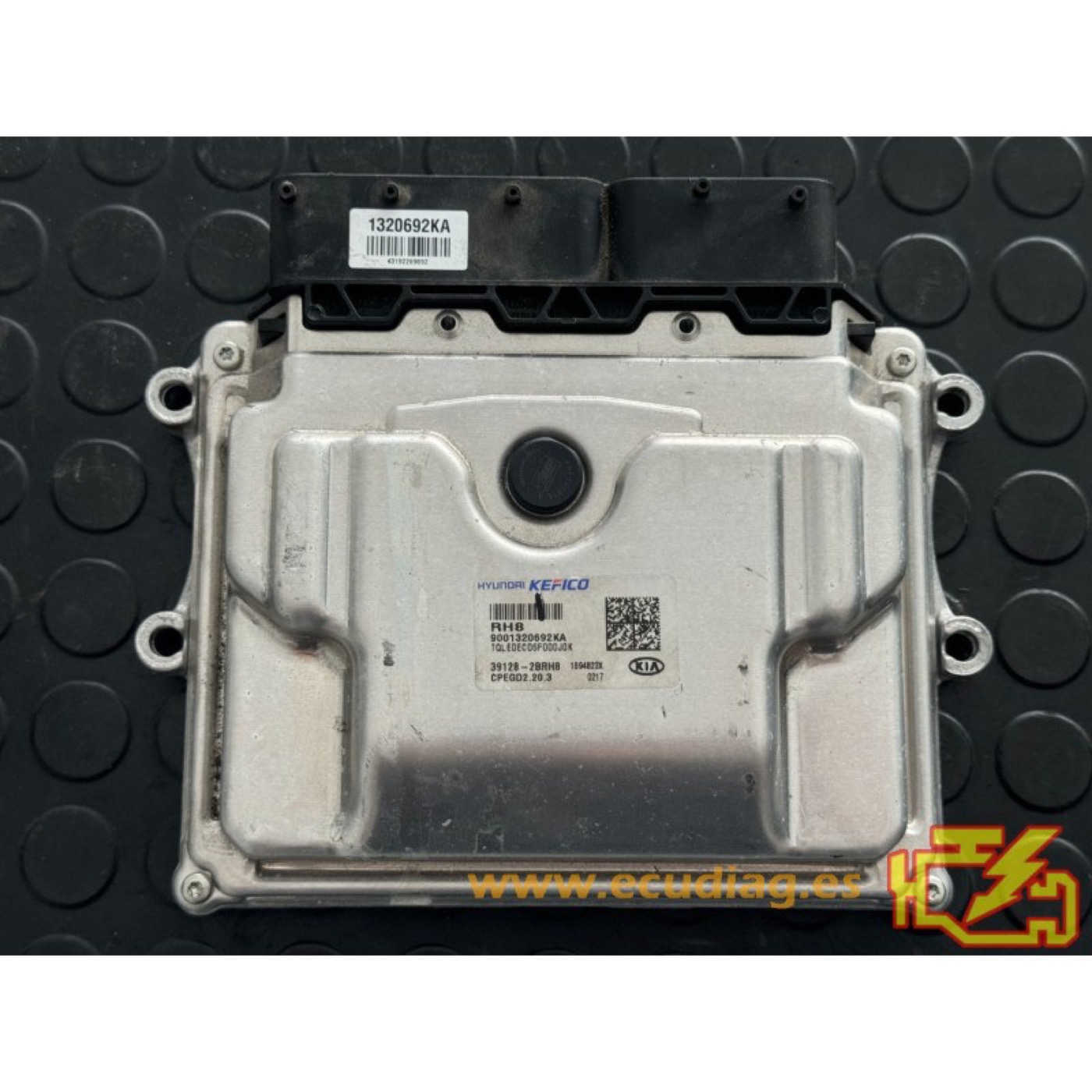

Blok — CPEGD2.20.3
Blok — CPEGD2.20.3
Adapter — TC1782 (VVDI PROG, wyprowadzenia chipu)
Adapter — TC1782 (VVDI PROG, wyprowadzenia chipu)

Podobne bloki

L9HYUNDAIG27HYUNDAIMT38HYUNDAIMT86HYUNDAIDCU24HYUNDAIM7.9.7HYUNDAIM7.9.8HYUNDAI
Ten sam producent lub rodzina — często mają zbliżony pinout i nośnik pamięci.
