TF-60SN — moduł (FAW)

Skrzynie

Dane modułu

Marka
FAW
Nośnik / chip
SH7055S+95320
Tryb pracy
BENCH
Adapter
MP001
Odczyt
INT FLASH, EXT EEPROM
Dodatkowo
CS
Źródło
lista Skrzynie (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

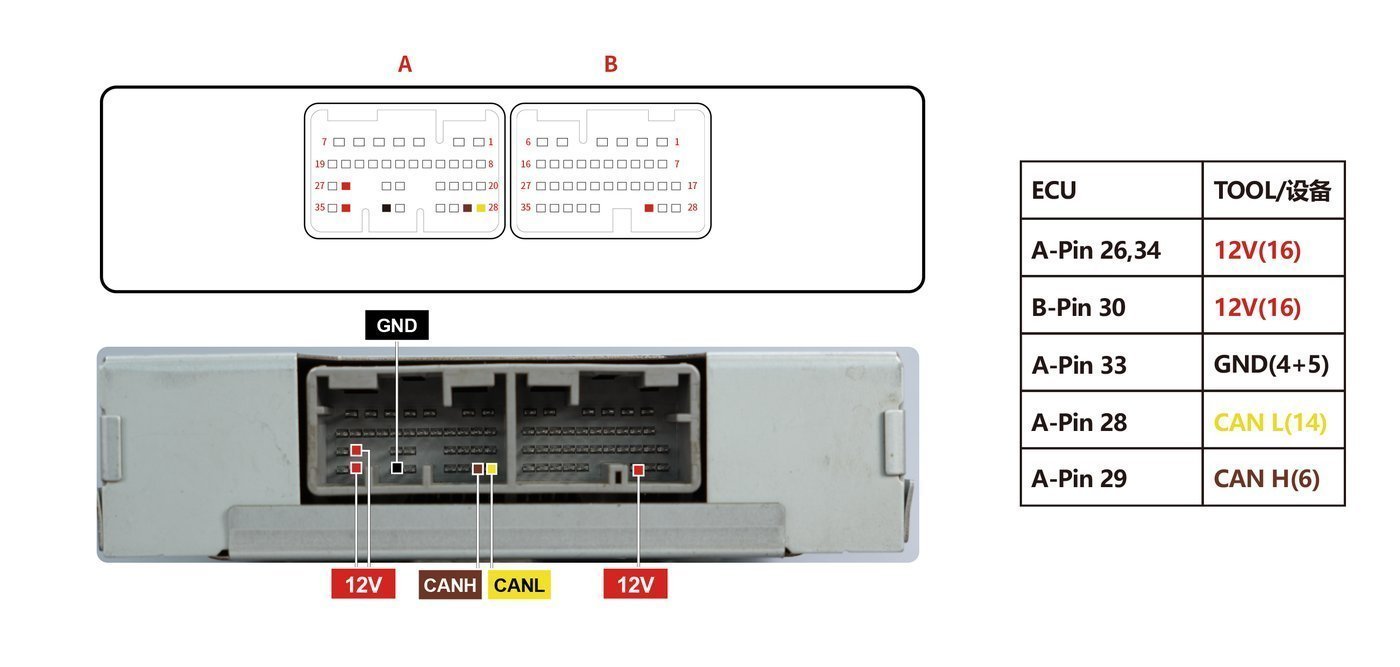

Schemat złącza — TF-60SN PINOUT
Schemat złącza — TF-60SN PINOUT
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Identyfikujemy moduł po numerze i pamięci (SH7055S+95320).
  2. Czytamy pamięć: OBDSTAR ECU MASTER, tryb BENCH
  3. Modyfikujemy dane (crash / immo / konfiguracja).
  4. Przeliczamy sumę kontrolną i zapisujemy.
  5. Test na stole lub w aucie.

Zdjęcia

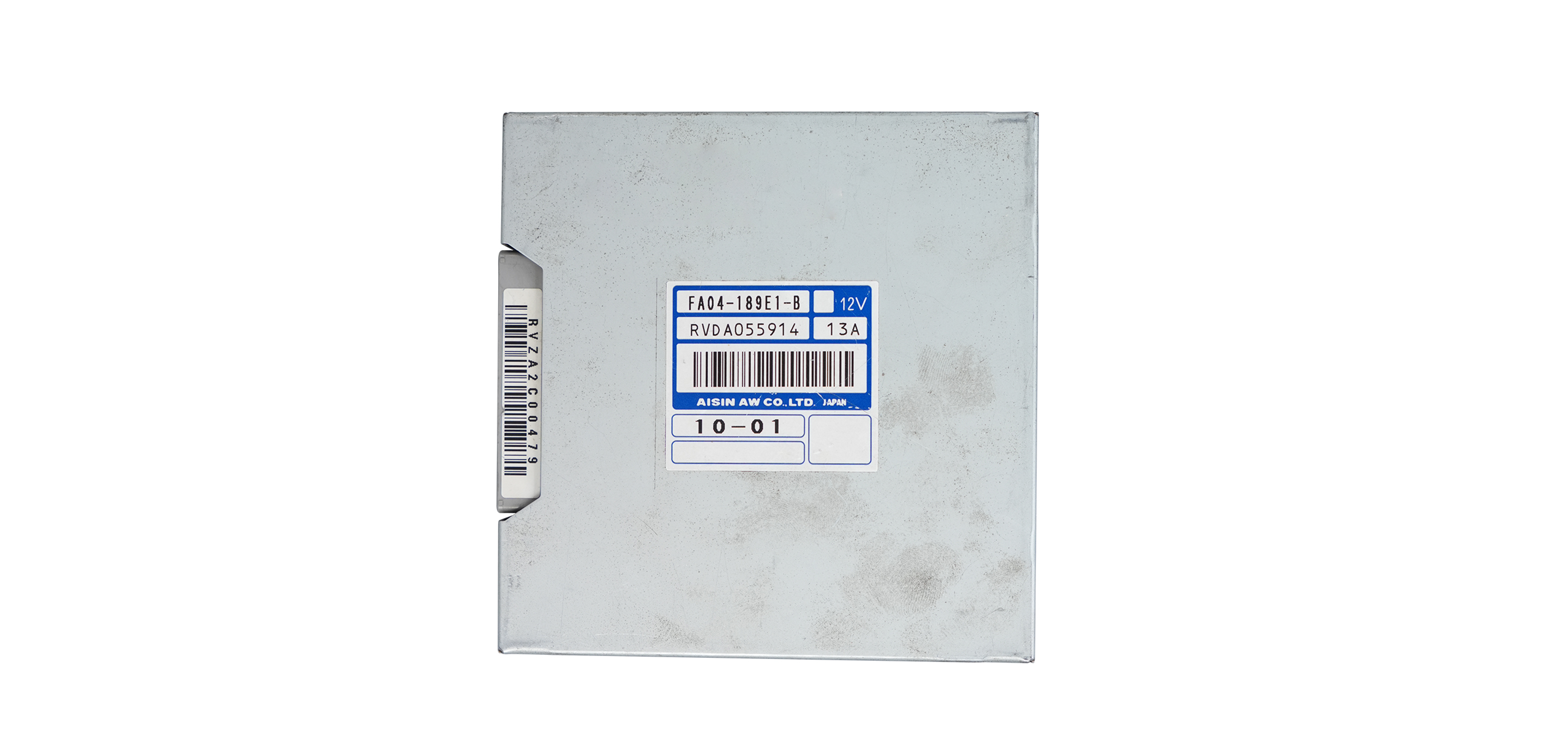

Blok — TF-60SN (FAW)
Blok — TF-60SN (FAW)
Podłączenie — HITACHI BEMXXX SH7055 BENCH
Podłączenie — HITACHI BEMXXX SH7055 BENCH
