DCT270(ATDG-81-9.4) — moduł (FAW)

Skrzynie

Dane modułu

Marka
FAW
Nośnik / chip
TC275
Tryb pracy
BENCH
Adapter
MP001
Odczyt
MAPS
Dodatkowo
CS
Źródło
lista Skrzynie (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

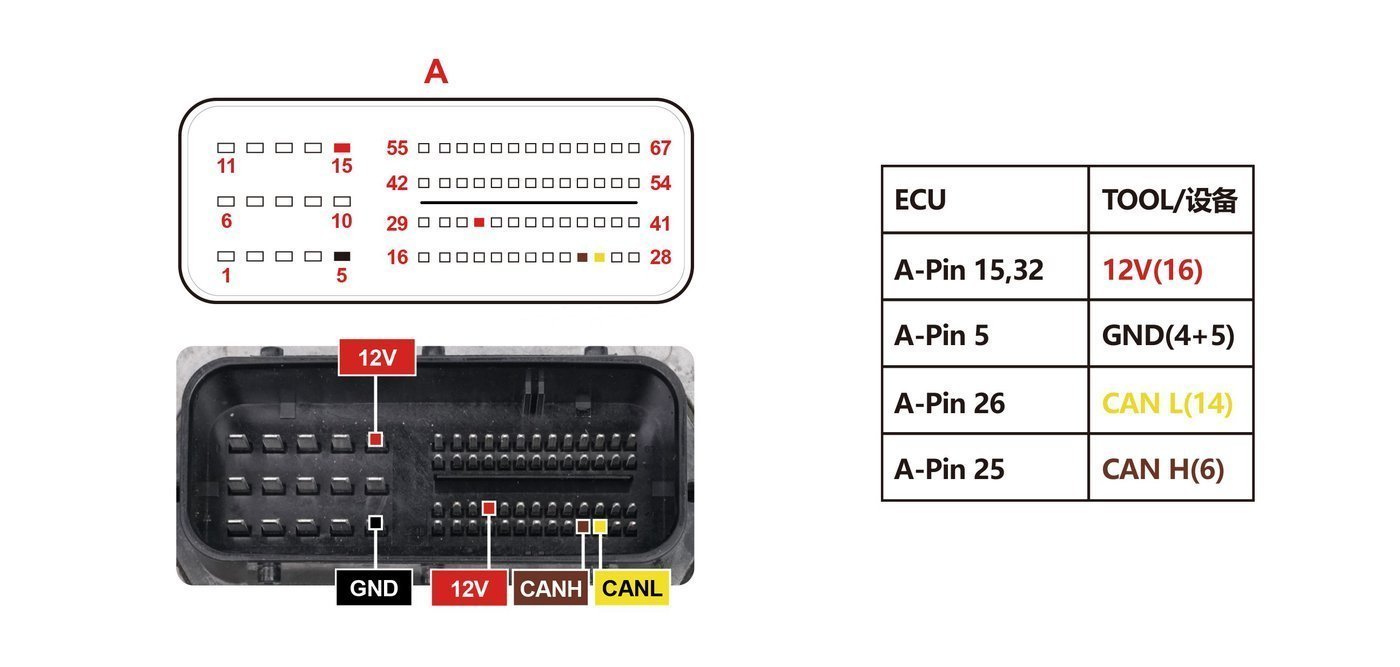

Schemat złącza — DCT270 PINOUT2
Schemat złącza — DCT270 PINOUT2
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Identyfikujemy moduł po numerze i pamięci (TC275).
  2. Czytamy pamięć: OBDSTAR ECU MASTER, tryb BENCH
  3. Modyfikujemy dane (crash / immo / konfiguracja).
  4. Przeliczamy sumę kontrolną i zapisujemy.
  5. Test na stole lub w aucie.

Zdjęcia

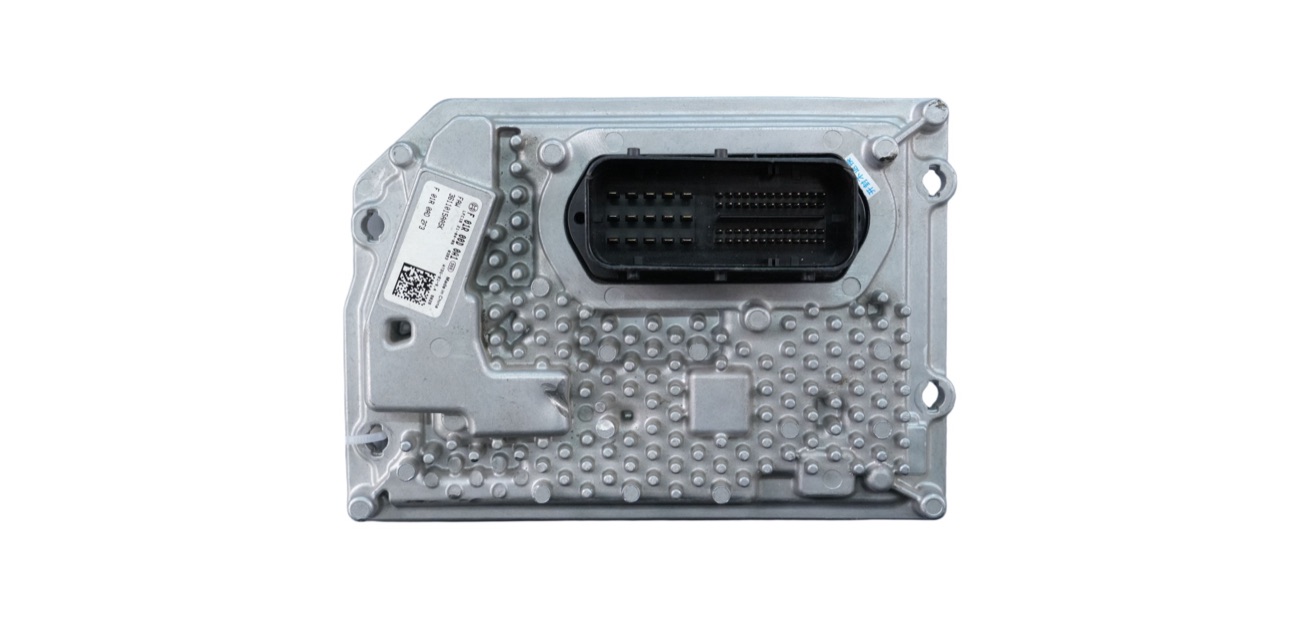

Blok — DCT270 IMAGE
Blok — DCT270 IMAGE
Schemat — DCT270 PINOUT1
Schemat — DCT270 PINOUT1

Podobne bloki · SKRZYNIE

TF-60SNFAWTF-82SCFAWSID605FAWSIDFA08FAWSIDFA10FAW275700-1660FAW
Ten sam producent lub rodzina — często mają zbliżony pinout i nośnik pamięci.
