SID605 — moduł (DOOSAN)

Ciężarowe ECM

Dane modułu

Marka
DOOSAN
Nośnik / chip
SPC564A80+ATMLP422
Tryb pracy
BOOT
Odczyt
INT FLASH, EXT EEPROM
Dodatkowo
CS
Źródło
lista Ciężarowe ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V
· lista ECM, 17 sterowników na tym chipie, tryb BENCH/BOOT
· lista Multi-Prog, 3 pozycji na tym chipie

Podłączenie na stole — numery pinów

1+12V4Ground42CAN High43CAN Low59+12V
Numery z legendy producenta; przed podaniem zasilania sprawdź je w module.

Procedura

  1. Identyfikujemy moduł po numerze i pamięci (SPC564A80+ATMLP422).
  2. Czytamy pamięć: OBDSTAR ECU MASTER, tryb BENCH
  3. Modyfikujemy dane (crash / immo / konfiguracja).
  4. Przeliczamy sumę kontrolną i zapisujemy.
  5. Test na stole lub w aucie.

Zdjęcia

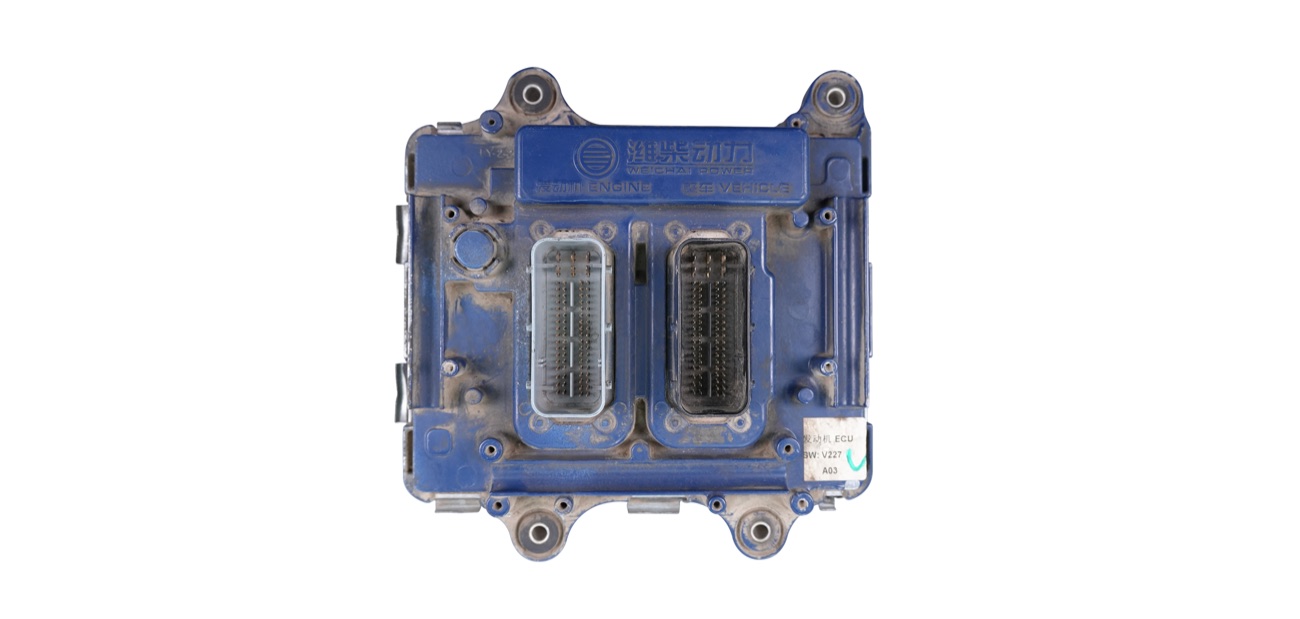

Blok — FAW SID605
Blok — FAW SID605
Blok — FCA_MARELLI_9DF_SPC564A
Blok — FCA_MARELLI_9DF_SPC564A
Adapter — SPC564A80 (VVDI PROG, wyprowadzenia chipu)
Adapter — SPC564A80 (VVDI PROG, wyprowadzenia chipu)

Podobne bloki · CIĘŻAROWE ECM

EDC17CV41DOOSANEDC7UC31DOOSANCM2350ADOOSAN
Ten sam producent lub rodzina — często mają zbliżony pinout i nośnik pamięci.
