SIDFA08 — moduł (FAW)

Ciężarowe ECM

Dane modułu

Marka
FAW
Nośnik / chip
TC297TP
Tryb pracy
BENCH
Odczyt
MAPS
Dodatkowo
CS
Źródło
lista Ciężarowe ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

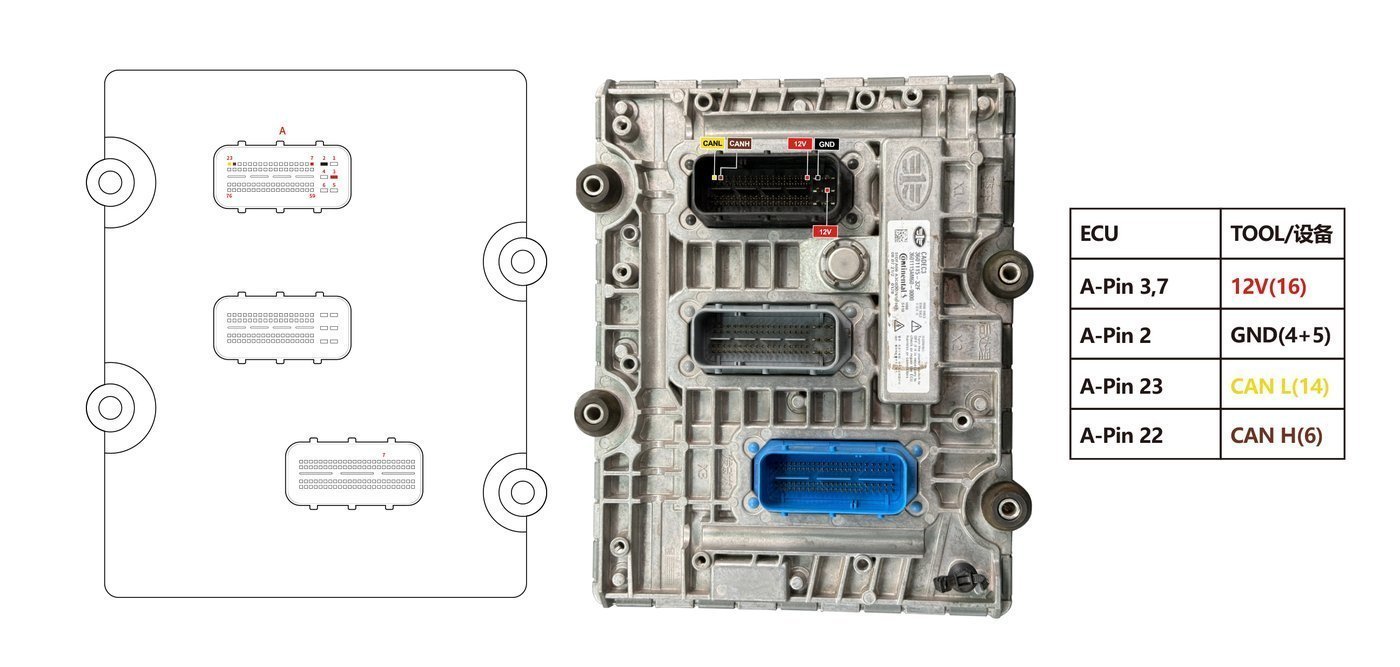

Schemat złącza — BENCH FAW SIDFA08
Schemat złącza — BENCH FAW SIDFA08
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Identyfikujemy moduł po numerze i pamięci (TC297TP).
  2. Czytamy pamięć: OBDSTAR ECU MASTER, tryb BENCH
  3. Modyfikujemy dane (crash / immo / konfiguracja).
  4. Przeliczamy sumę kontrolną i zapisujemy.
  5. Test na stole lub w aucie.

Zdjęcia

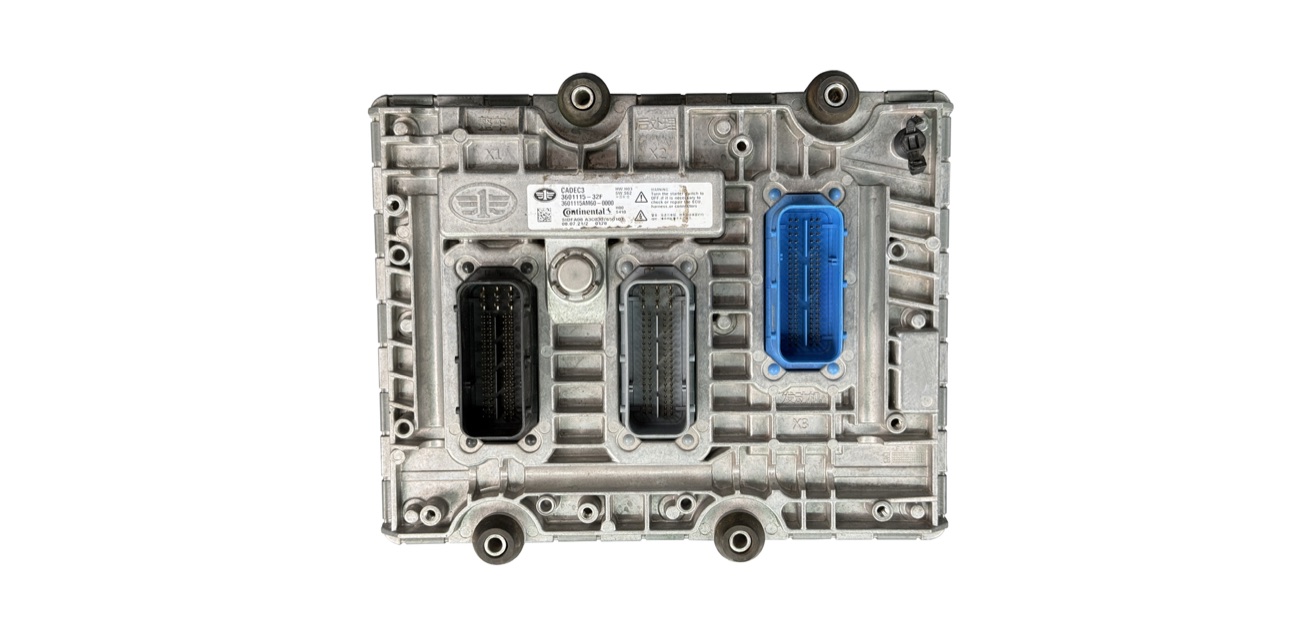

Blok — FAW SIDFA08
Blok — FAW SIDFA08
Schemat — BENCH FAW SIDFA08
Schemat — BENCH FAW SIDFA08
