SID307 — sterownik (MB BENZ)

Dane modułu

Marka
MB BENZ
Producent sterownika
CONTINENTAL/SIEMENS/VDO
Nośnik / chip
TC1767
Tryb pracy
BENCH/BOOT
Adapter
P003/P003+/MP001
Odczyt
INT FLASH, INT EEPROM
Dodatkowo
CS · VIN
Źródło
lista ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

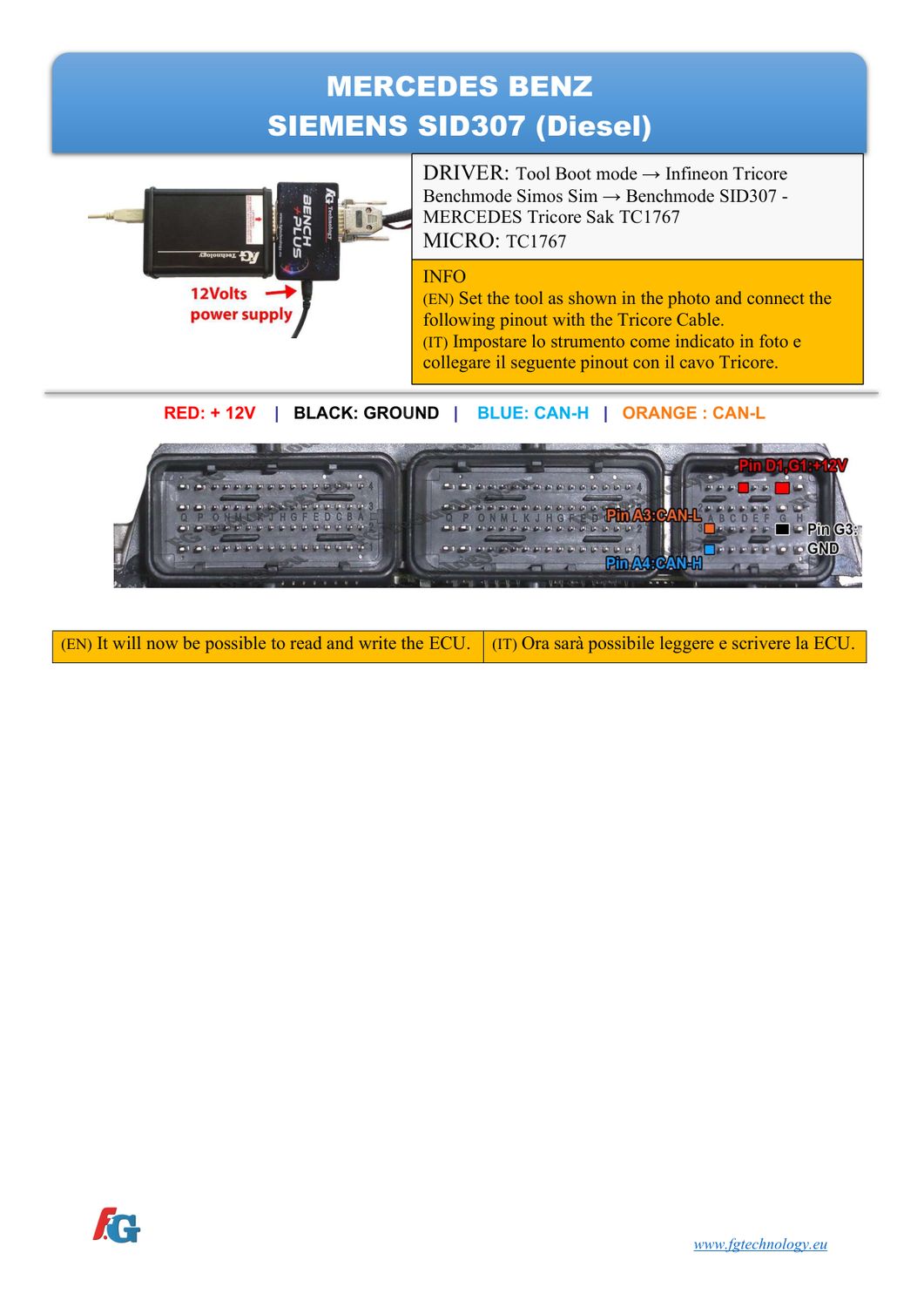

Schemat złącza — BENCHMODE SID307 TC1767 MERCEDES
Schemat złącza — BENCHMODE SID307 TC1767 MERCEDES
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Zdejmujemy sterownik i podłączamy na stole (zasilanie 12 V + CAN/K-Line).
  2. Czytamy pamięć TC1767 — OBDSTAR ECU MASTER, tryb BENCH/BOOT.
  3. Przygotowujemy plik: immo off / klon / korekta map — zależnie od zlecenia.
  4. Przeliczamy sumę kontrolną (CS) — bez tego sterownik nie wstanie.
  5. Zapisujemy przez OBDSTAR ECU MASTER i weryfikujemy odczytem kontrolnym.
  6. Montujemy w aucie, sprawdzamy komunikację i rozruch.

Zdjęcia

Blok — SID307 TC1767 ECU
Blok — SID307 TC1767 ECU
Blok — RENAULT_CONTINENTAL_SID307
Blok — RENAULT_CONTINENTAL_SID307

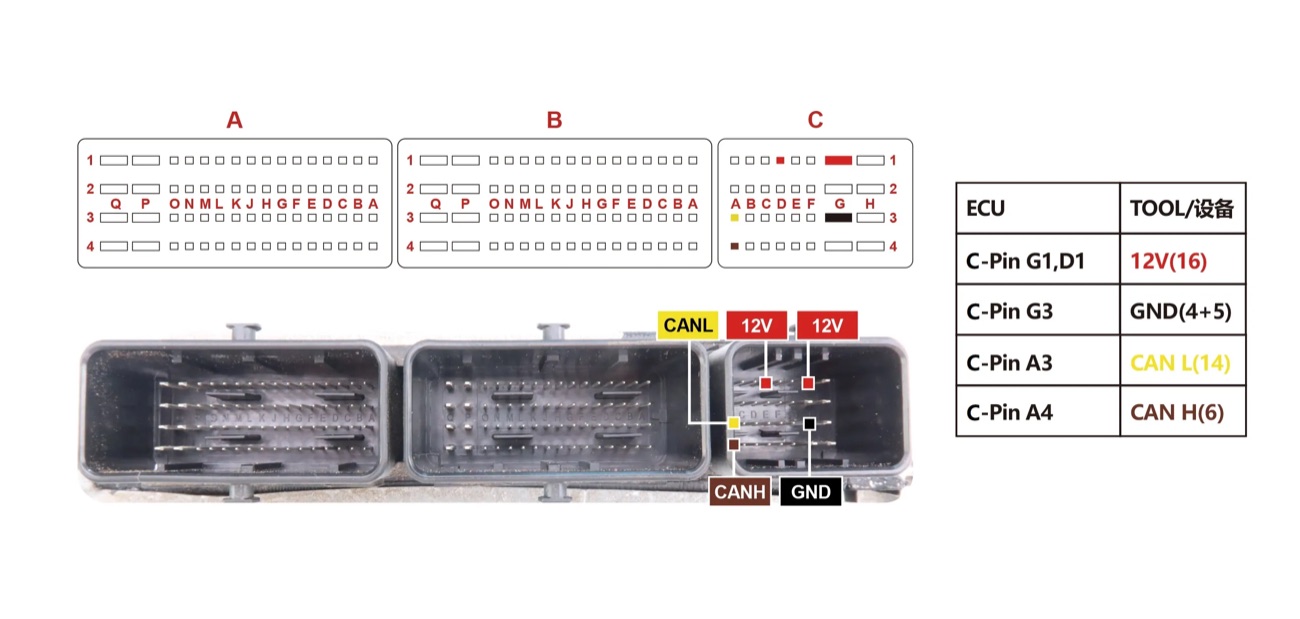

Podłączenie — SID307 TC1767 BENCH
Podłączenie — SID307 TC1767 BENCH

Podobne bloki

MSMMB BENZME2.8MB BENZME17.7MB BENZSID310MB BENZEDC16C2MB BENZCRD2.XXMB BENZCRD3.2RMB BENZCRD3.E1MB BENZ
Ten sam producent lub rodzina — często mają zbliżony pinout i nośnik pamięci.
