ME2.8 — sterownik (MB BENZ)

Dane modułu

Marka
MB BENZ
Producent sterownika
BOSCH
Nośnik / chip
29F400BB+95X080
Tryb pracy
BOOT
Adapter
P003/P003+/MP001
Odczyt
EXT FLASH, EXT EEPROM
Dodatkowo
CS
Źródło
lista ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V
· AIRBAG RESET, 221 modułów na tym chipie, tryb BENCH/JTAG
· lista ECM, 132 sterowników na tym chipie, tryb BENCH/BOOT
· lista Multi-Prog, 14 pozycji na tym chipie

Schemat połączenia

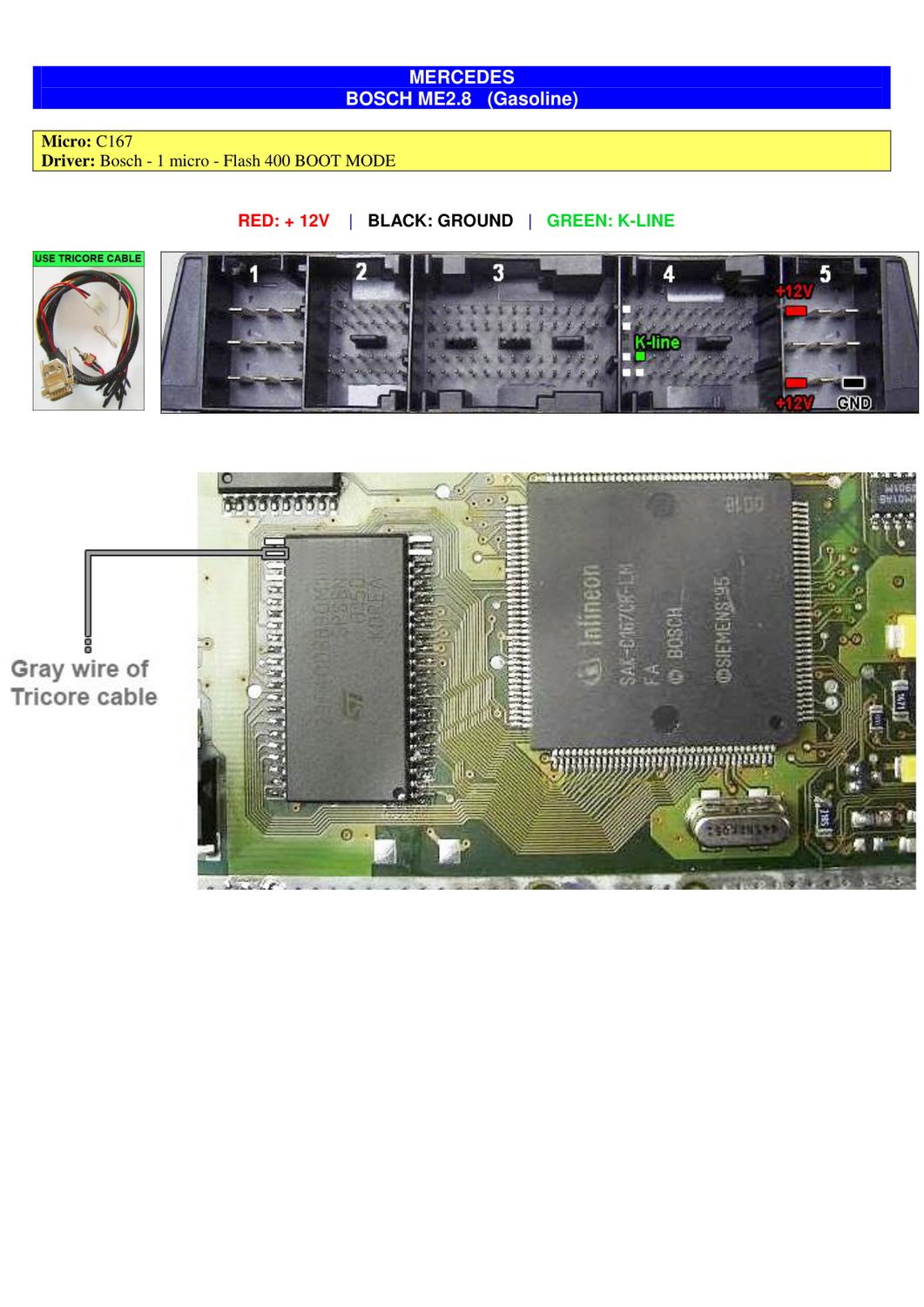

Schemat złącza — BOOTST10C167 BOSCH ME2.8 MERCEDES
Schemat złącza — BOOTST10C167 BOSCH ME2.8 MERCEDES
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Zdejmujemy sterownik i podłączamy na stole (zasilanie 12 V + CAN/K-Line).
  2. Czytamy pamięć 29F400BB+95X080 — OBDSTAR ECU MASTER, tryb BENCH/BOOT.
  3. Przygotowujemy plik: immo off / klon / korekta map — zależnie od zlecenia.
  4. Przeliczamy sumę kontrolną (CS) — bez tego sterownik nie wstanie.
  5. Zapisujemy przez OBDSTAR ECU MASTER i weryfikujemy odczytem kontrolnym.
  6. Montujemy w aucie, sprawdzamy komunikację i rozruch.

Zdjęcia

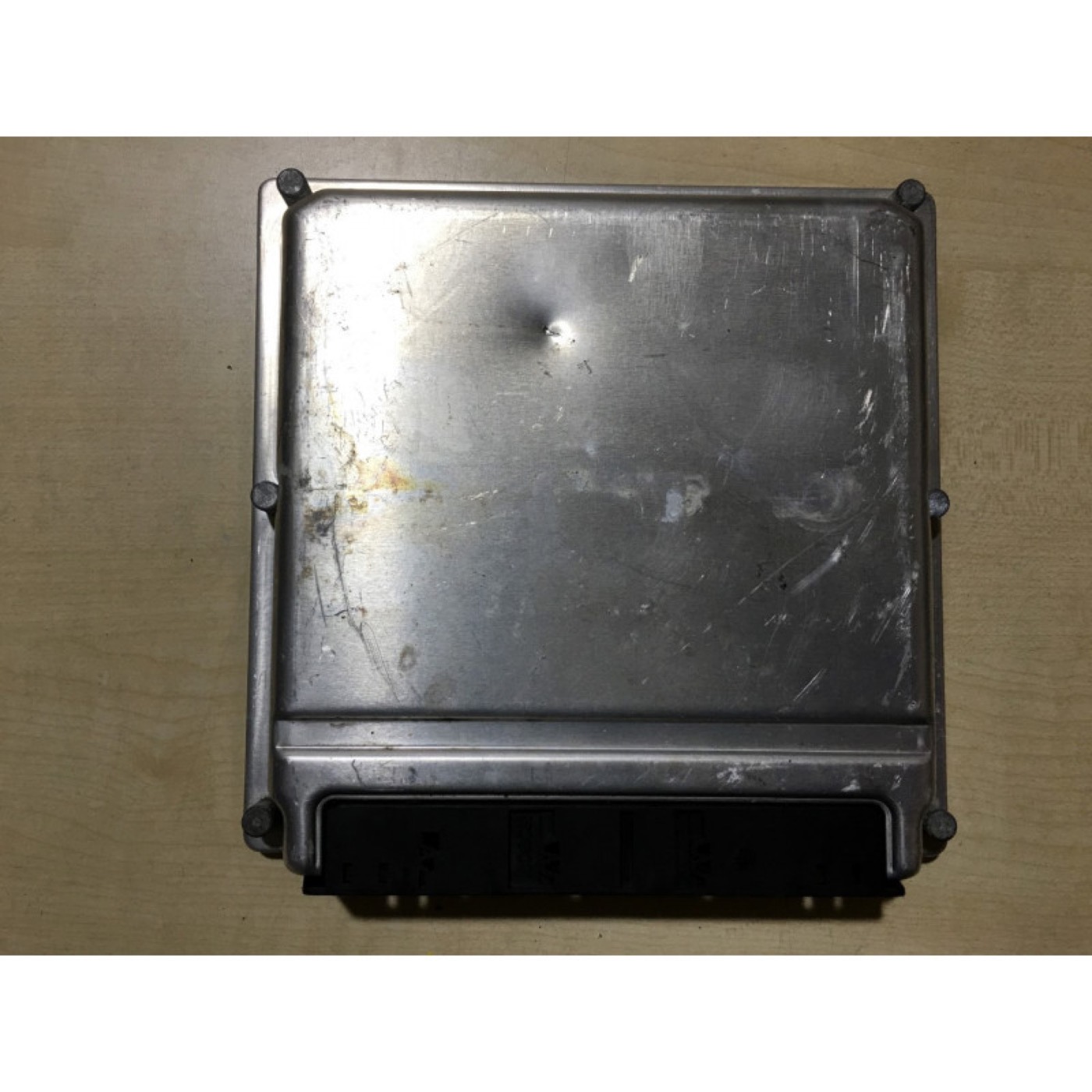

Blok — ME2.8
Blok — ME2.8
