CRD2.XX — sterownik (MB BENZ)

Dane modułu

Marka
MB BENZ
Producent sterownika
DELPHI
Nośnik / chip
MPC5566+25LC256
Tryb pracy
BENCH/BOOT
Adapter
P004/P003/P003+/MP001
Odczyt
INT FLASH, EXT EEPROM
Źródło
lista ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

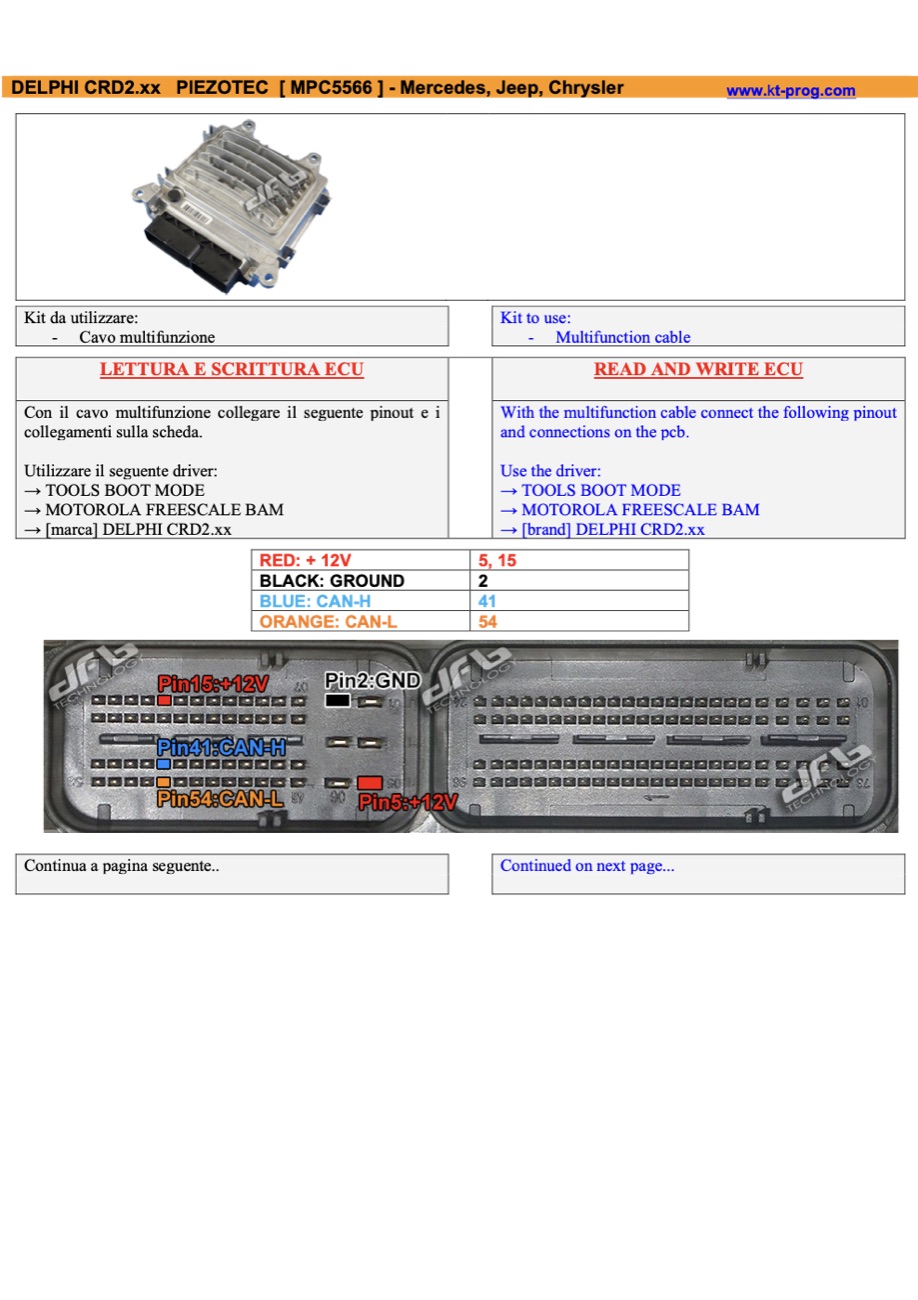

Schemat złącza — DELPHI CRD2.XX PIEZOTEC [ MPC5566 ] - MERCEDES, JEEP, CHRYSLER · manual DFOX (BA
Schemat złącza — DELPHI CRD2.XX PIEZOTEC [ MPC5566 ] - MERCEDES, JEEP, CHRYSLER · manual DFOX (BA
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Zdejmujemy sterownik i podłączamy na stole (zasilanie 12 V + CAN/K-Line).
  2. Czytamy pamięć MPC5566+25LC256 — OBDSTAR ECU MASTER, tryb BENCH/BOOT.
  3. Przygotowujemy plik: immo off / klon / korekta map — zależnie od zlecenia.
  4. Przeliczamy sumę kontrolną (CS) — bez tego sterownik nie wstanie.
  5. Zapisujemy przez OBDSTAR ECU MASTER i weryfikujemy odczytem kontrolnym.
  6. Montujemy w aucie, sprawdzamy komunikację i rozruch.

Zdjęcia

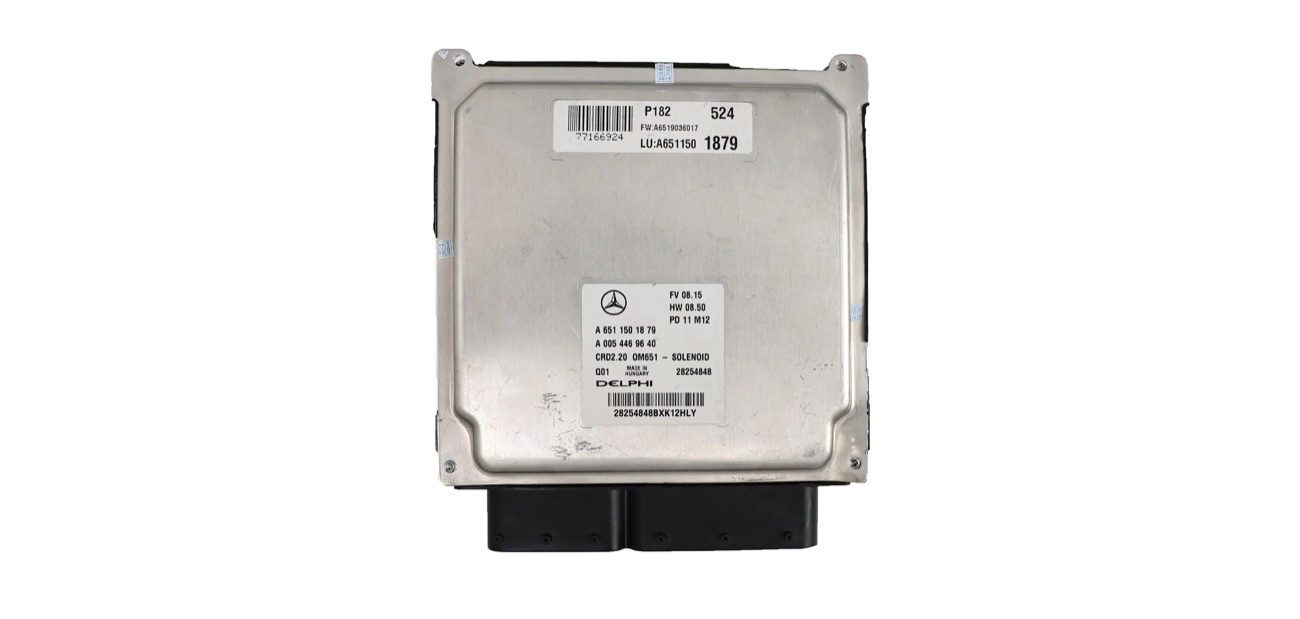

Blok — BENZ CRD2XX MPC5566 1
Blok — BENZ CRD2XX MPC5566 1

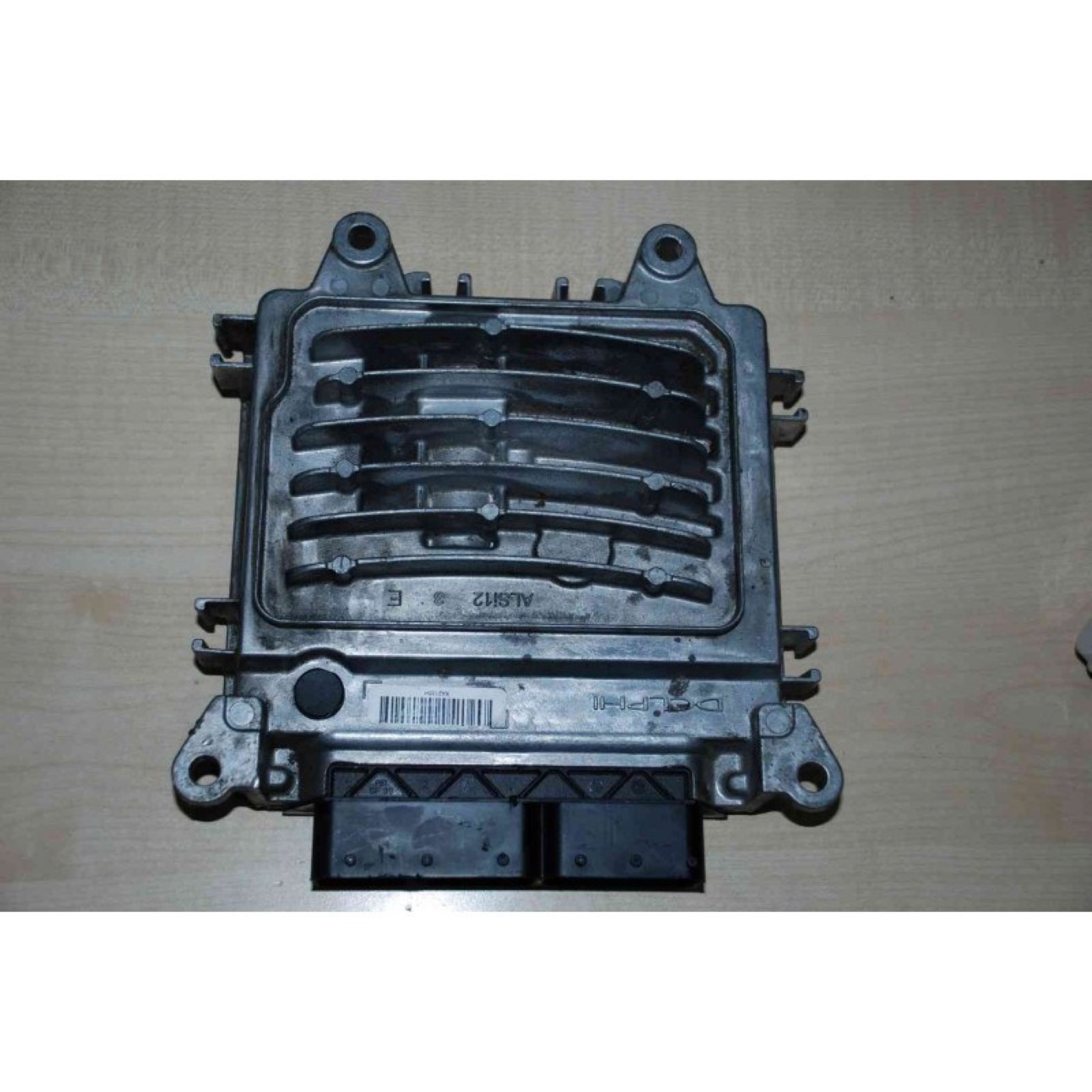

Blok — MB_DELPHI_CRD2.x_TC1797
Blok — MB_DELPHI_CRD2.x_TC1797

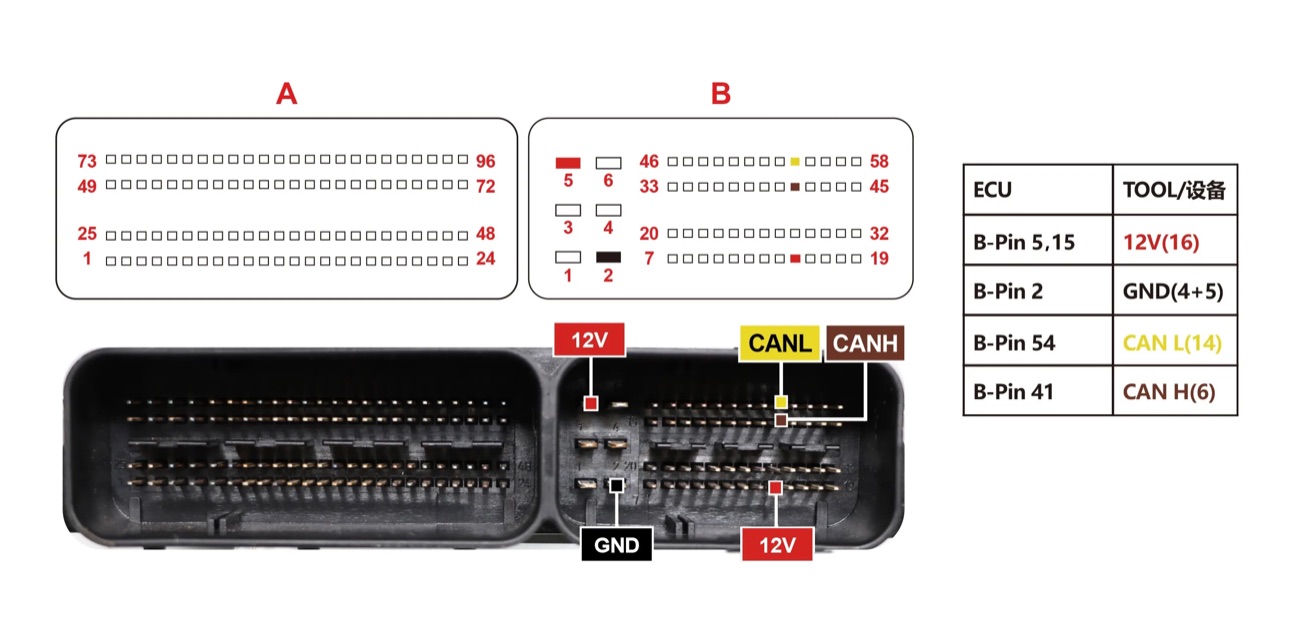

Podłączenie — BENZ CRD2XX MPC5566 BENCH
Podłączenie — BENZ CRD2XX MPC5566 BENCH
