EDC16C2 — sterownik (CHRYSLER)

Dane modułu

Marka
CHRYSLER
Producent sterownika
BOSCH
Nośnik / chip
MPC555
Tryb pracy
BENCH
Adapter
P003+/MP001
Odczyt
INT FLASH, EXT FLASH, EXT EEPROM
Dodatkowo
CS
Źródło
lista ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

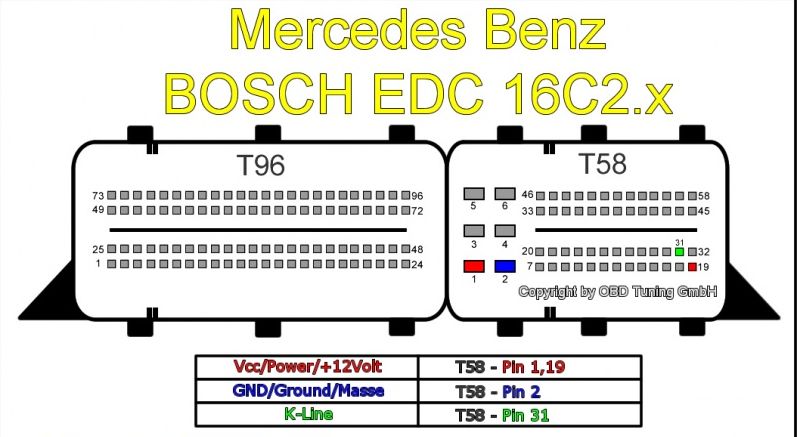

Schemat złącza — EDC16C2
Schemat złącza — EDC16C2
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Zdejmujemy sterownik i podłączamy na stole (zasilanie 12 V + CAN/K-Line).
  2. Czytamy pamięć MPC555 — OBDSTAR ECU MASTER, tryb BENCH/BOOT.
  3. Przygotowujemy plik: immo off / klon / korekta map — zależnie od zlecenia.
  4. Przeliczamy sumę kontrolną (CS) — bez tego sterownik nie wstanie.
  5. Zapisujemy przez OBDSTAR ECU MASTER i weryfikujemy odczytem kontrolnym.
  6. Montujemy w aucie, sprawdzamy komunikację i rozruch.

Zdjęcia

Płytka — EDC16
Płytka — EDC16

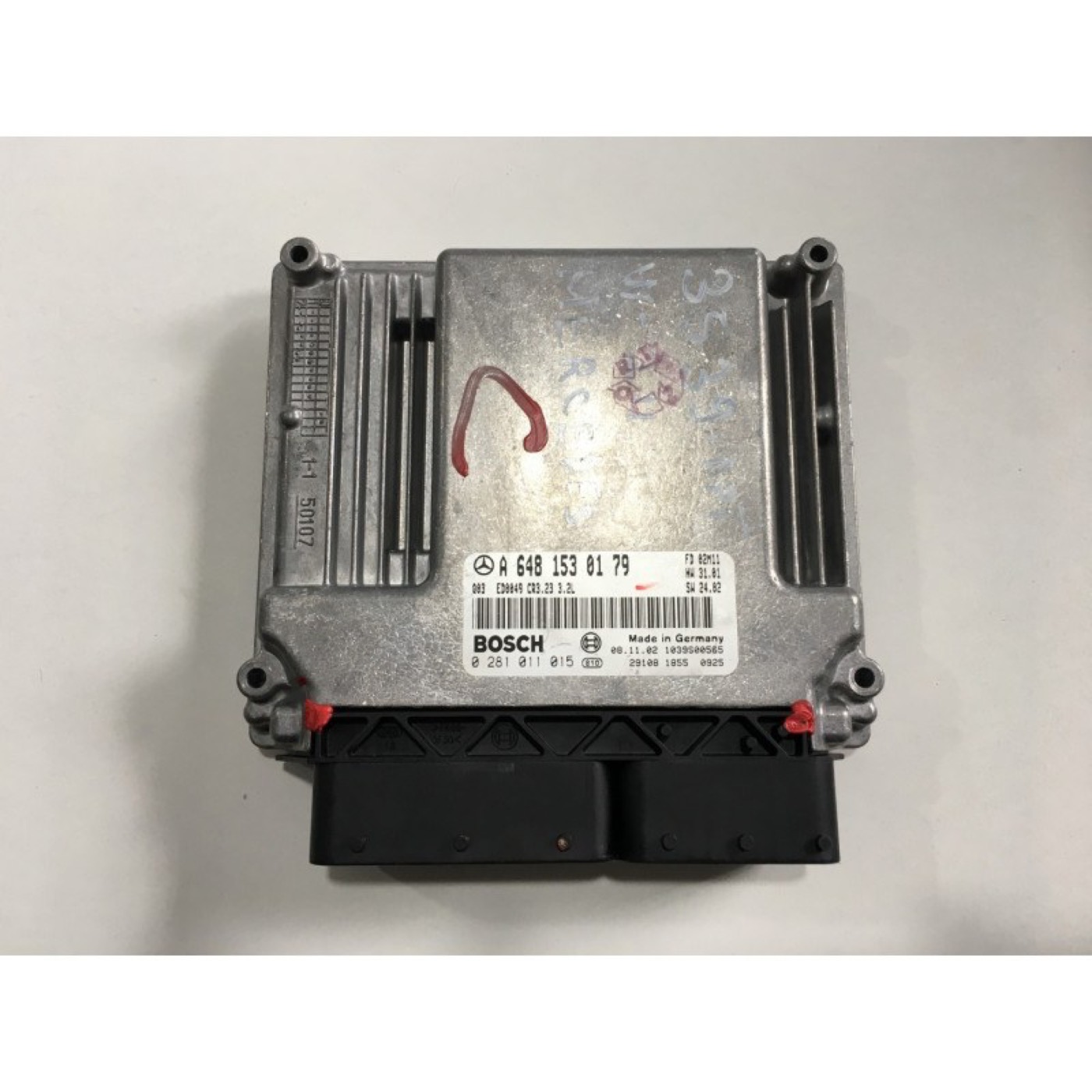

Blok — MB_BOSCH_EDC16C2
Blok — MB_BOSCH_EDC16C2
Adapter — MPC555 (VVDI PROG, wyprowadzenia chipu)
Adapter — MPC555 (VVDI PROG, wyprowadzenia chipu)

Podobne bloki

GPEC2CHRYSLERGPEC3CHRYSLERGPEC2ACHRYSLEREDC16U1CHRYSLEREDC16U31CHRYSLEREDC17C49CHRYSLEREDC16CP31CHRYSLER
Ten sam producent lub rodzina — często mają zbliżony pinout i nośnik pamięci.
