MSE8.0 — moduł (CFMOTO)

Motocykle

Dane modułu

Marka
CFMOTO
Nośnik / chip
SPC572
Tryb pracy
BENCH
Odczyt
INT FLASH, INT EEPROM
Dodatkowo
CS
Źródło
lista Motocykle (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
Xhorse Multi-Prog · OBDSTAR ECU MASTER
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Podłączenie na stole — numery pinów

4+12V7Ground16CAN Low17CAN High26+12V
Numery z legendy producenta; przed podaniem zasilania sprawdź je w module.

Procedura

  1. Identyfikujemy moduł po numerze i pamięci (SPC572).
  2. Czytamy pamięć: Xhorse Multi-Prog, tryb BENCH
  3. Modyfikujemy dane (crash / immo / konfiguracja).
  4. Przeliczamy sumę kontrolną i zapisujemy.
  5. Test na stole lub w aucie.

Zdjęcia

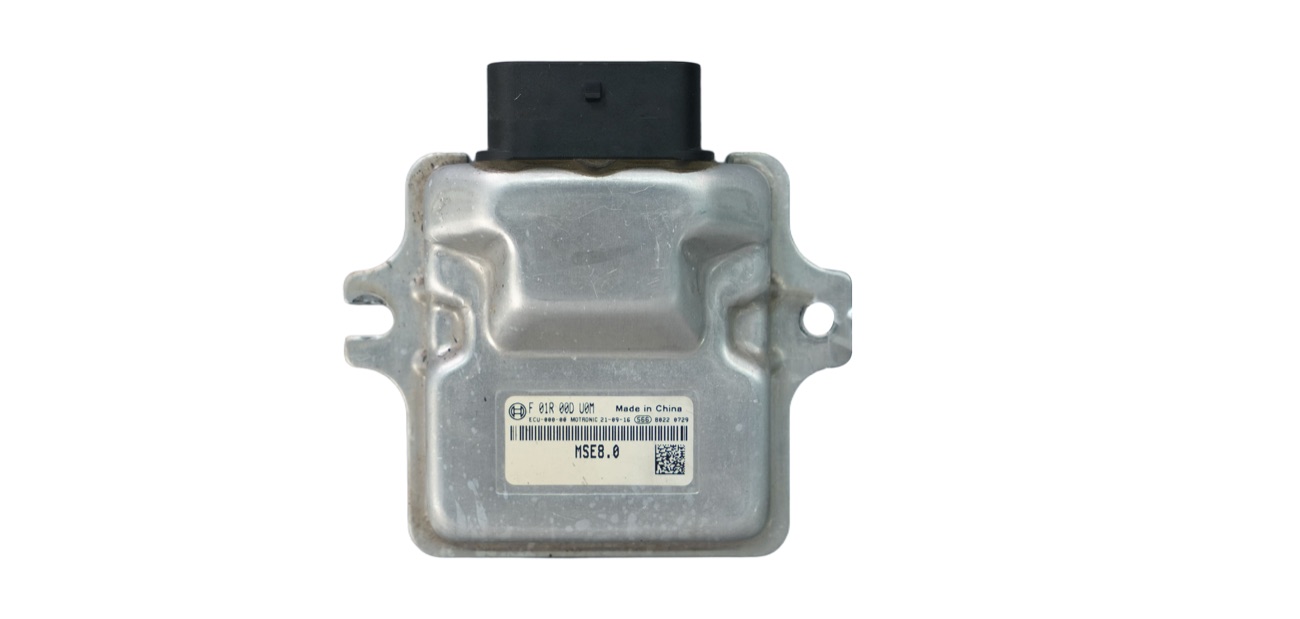

Blok — BOSCH MSE8.0 Image
Blok — BOSCH MSE8.0 Image

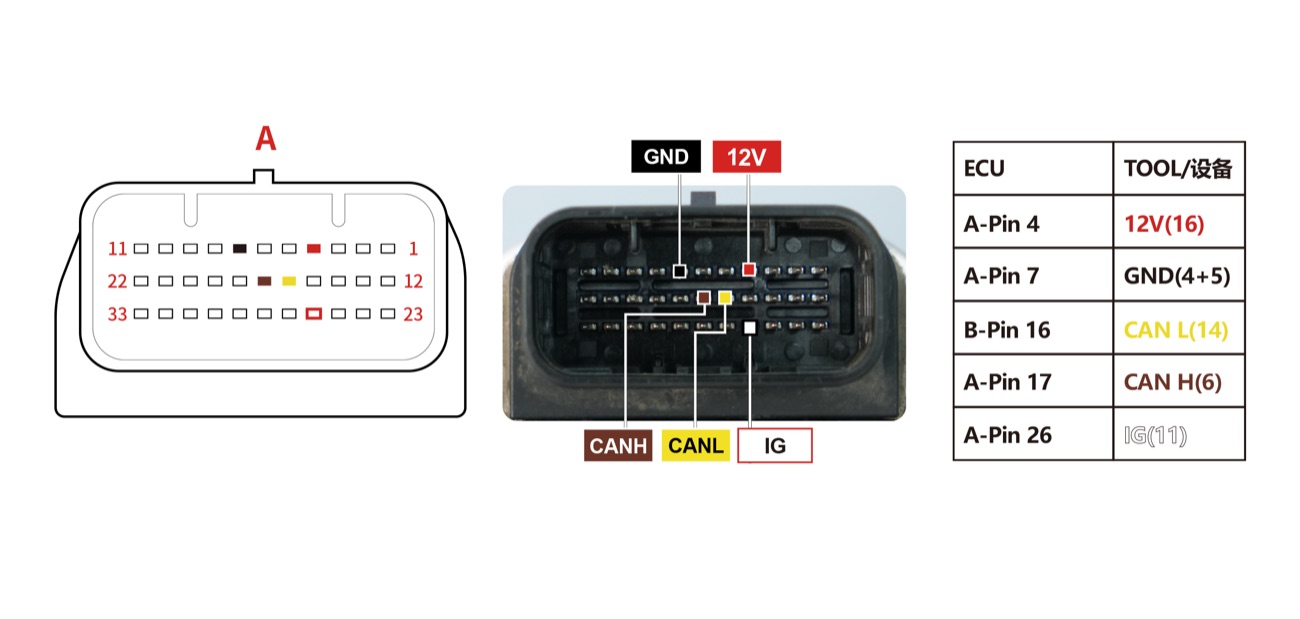

Schemat — MSE8.0 Pinout
Schemat — MSE8.0 Pinout
