MSE6.0 — moduł (BENELLI)

Motocykle

Dane modułu

Marka
BENELLI
Nośnik / chip
SPC563M64
Tryb pracy
BENCH/OBD
Odczyt
INT FLASH, INT EEPROM, MAPS
Dodatkowo
CS
Źródło
lista Motocykle (OBDSTAR ECU MASTER)

Dostęp i sprzęt

OBD
OBDSTAR ECU MASTER · Xhorse Multi-Prog
interfejs OBD i zasilanie 12 V
· odczyt i zapis po OBD (virtual read/write) — sterownika nie wyciągamy

Podłączenie na stole — numery pinów

3CAN High4CAN Low25K-Line26+12V27+12V46Ground47+12V
Numery z legendy producenta; przed podaniem zasilania sprawdź je w module.

Procedura

  1. Identyfikujemy moduł po numerze i pamięci (SPC563M64).
  2. Czytamy pamięć: OBDSTAR ECU MASTER, tryb BENCH
  3. Modyfikujemy dane (crash / immo / konfiguracja).
  4. Przeliczamy sumę kontrolną i zapisujemy.
  5. Test na stole lub w aucie.

Zdjęcia

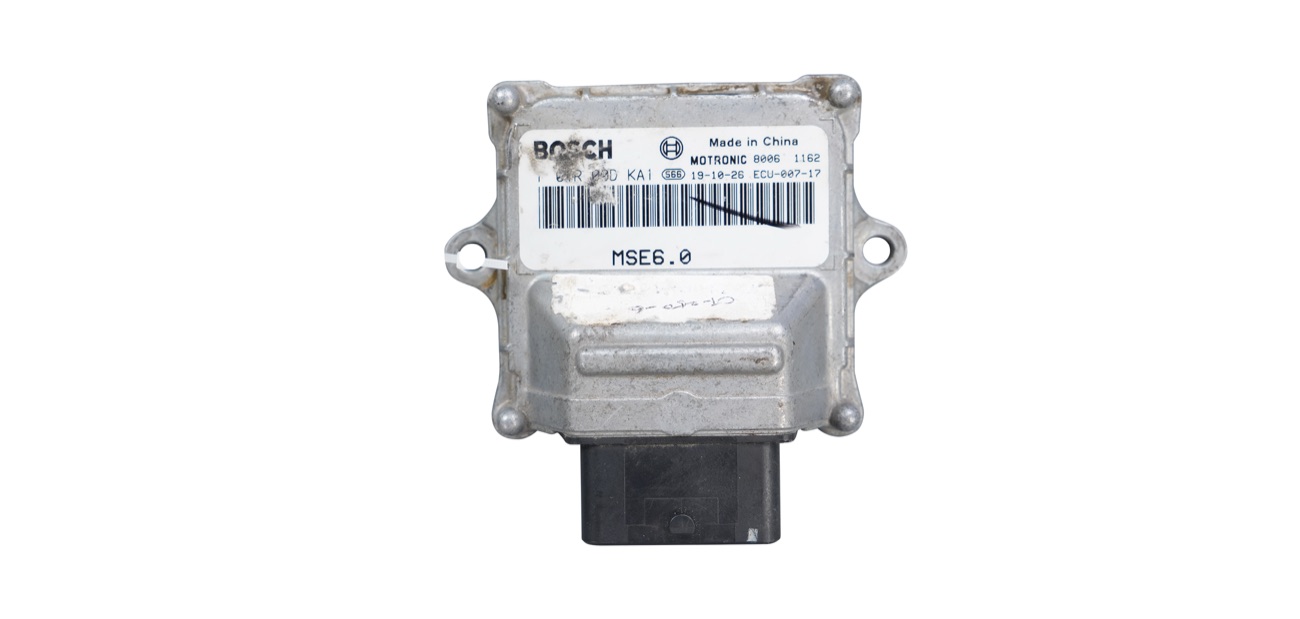

Blok — BOSCH MSE6.0 Image
Blok — BOSCH MSE6.0 Image

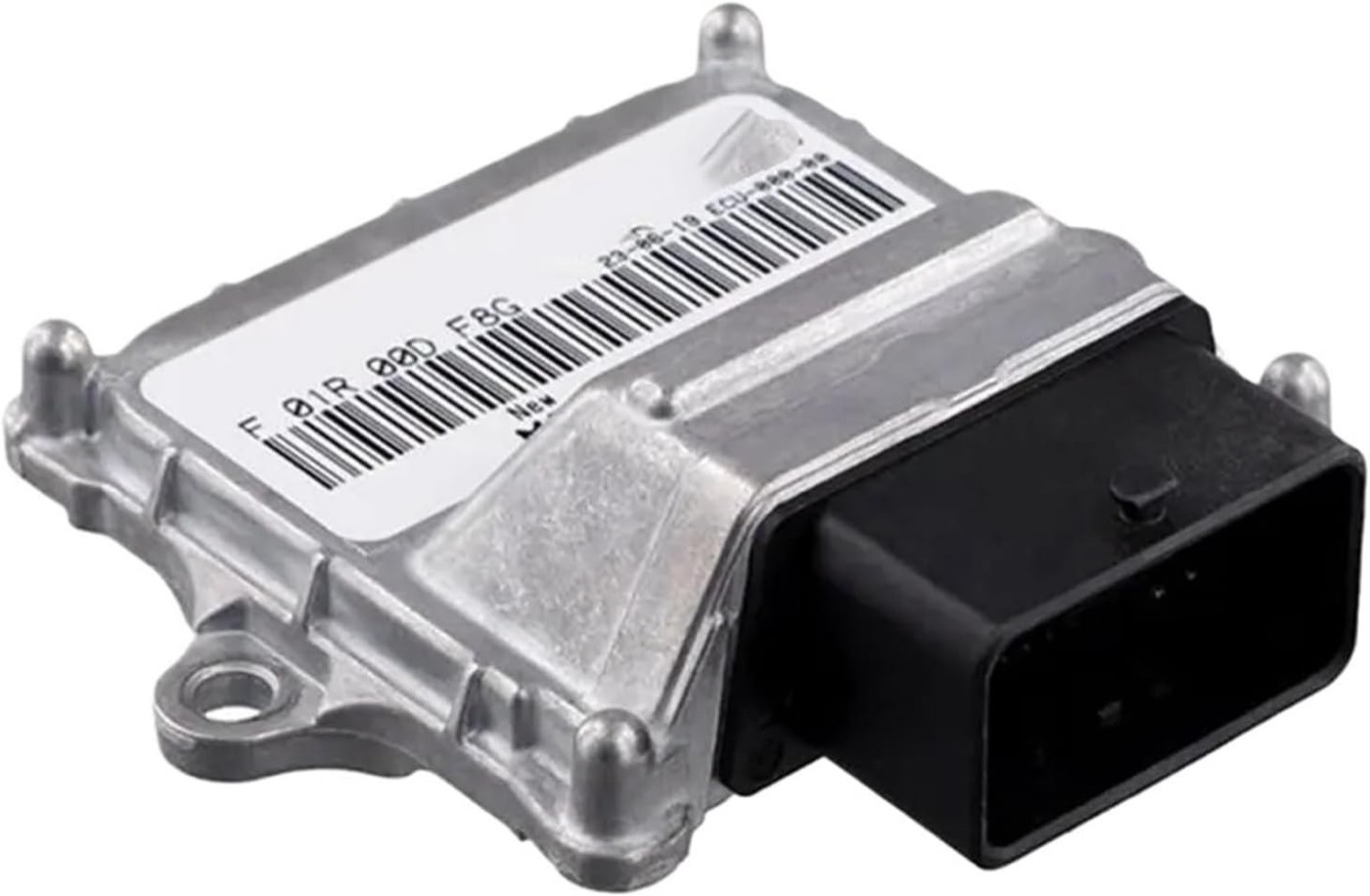

Płytka — MSE6.0
Płytka — MSE6.0

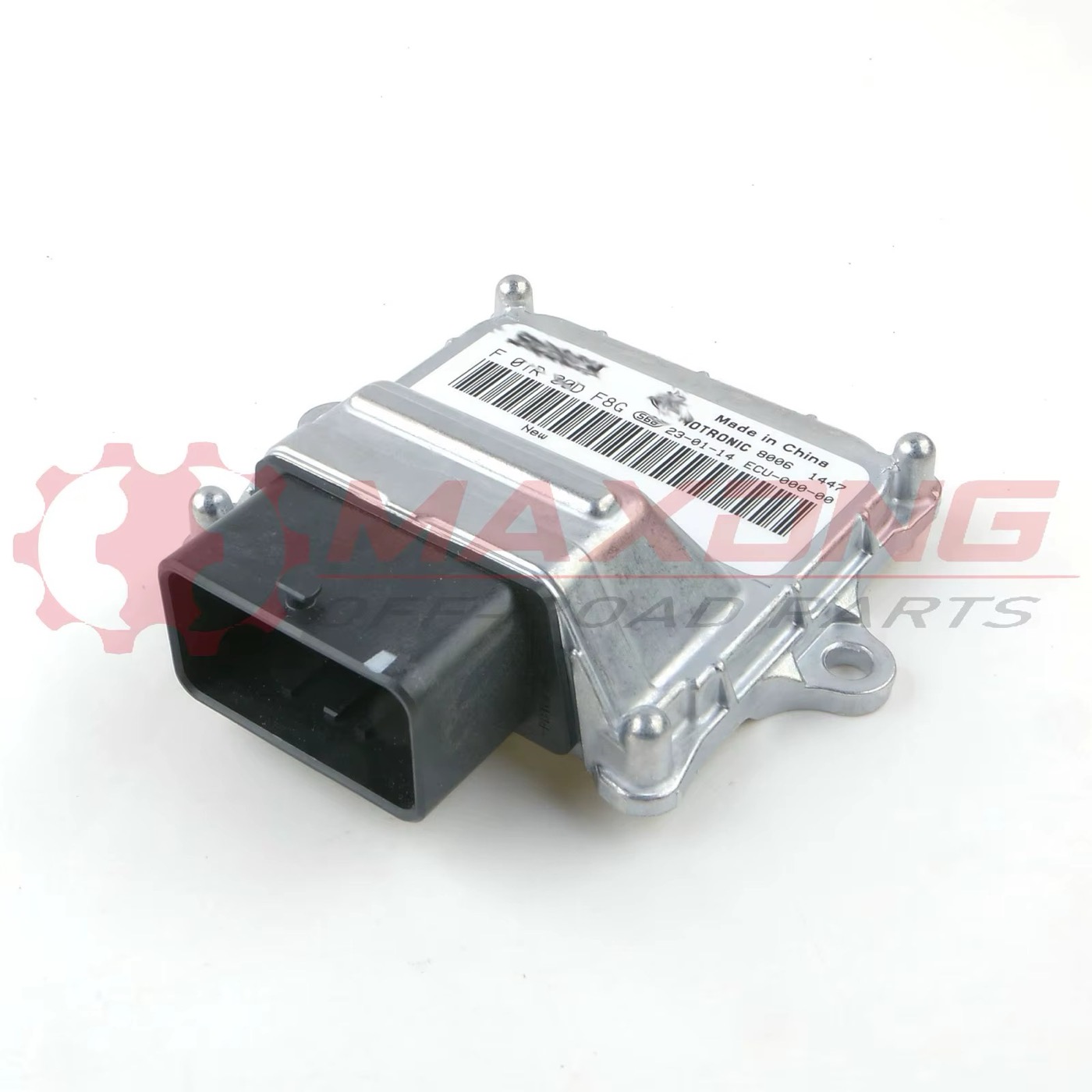

Blok — MSE6.0
Blok — MSE6.0
