US6.0 — moduł (BENELLI)

Motocykle

Dane modułu

Marka
BENELLI
Nośnik / chip
SPC563M64
Tryb pracy
BENCH/OBD
Odczyt
INT FLASH, INT EEPROM, MAPS
Dodatkowo
CS
Źródło
lista Motocykle (OBDSTAR ECU MASTER)

Dostęp i sprzęt

OBD
OBDSTAR ECU MASTER · Xhorse Multi-Prog
interfejs OBD i zasilanie 12 V
· odczyt i zapis po OBD (virtual read/write) — sterownika nie wyciągamy

Schemat połączenia

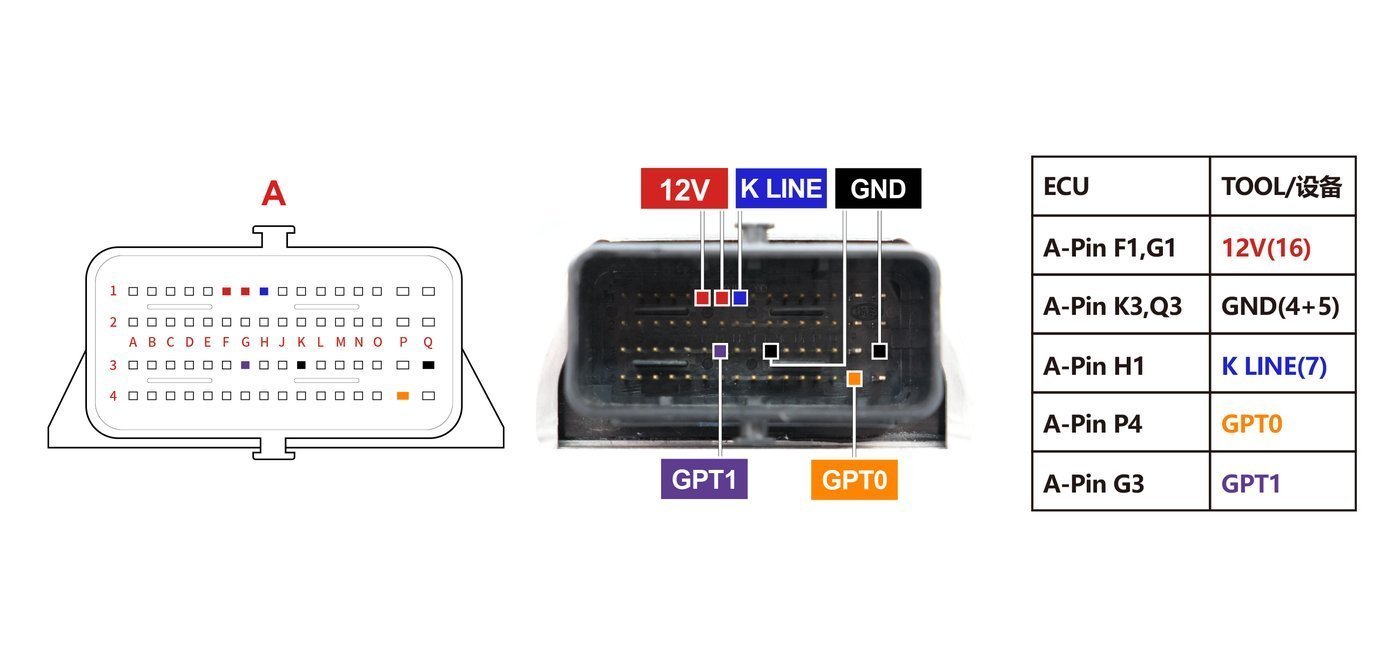

Schemat złącza — BOSCH US6.0 PINOUT
Schemat złącza — BOSCH US6.0 PINOUT
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Identyfikujemy moduł po numerze i pamięci (SPC563M64).
  2. Czytamy pamięć: OBDSTAR ECU MASTER, tryb BENCH
  3. Modyfikujemy dane (crash / immo / konfiguracja).
  4. Przeliczamy sumę kontrolną i zapisujemy.
  5. Test na stole lub w aucie.

Zdjęcia

Blok — US6.0 (BENELLI)
Blok — US6.0 (BENELLI)

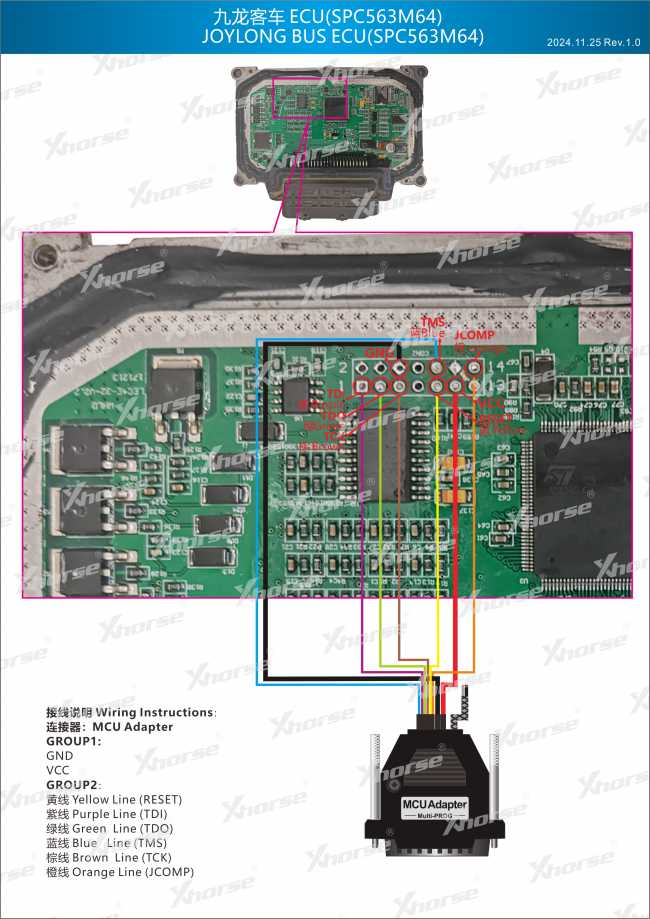

Adapter — SPC563M64 (VVDI PROG, wyprowadzenia chipu)
Adapter — SPC563M64 (VVDI PROG, wyprowadzenia chipu)

Podobne bloki · MOTOCYKLE

M7817BENELLIMSE6.0BENELLIMT05.XBENELLI
Ten sam producent lub rodzina — często mają zbliżony pinout i nośnik pamięci.
