M7817 — moduł (BENELLI)

Motocykle

Dane modułu

Marka
BENELLI
Nośnik / chip
SPC563M64
Tryb pracy
BENCH
Odczyt
INT FLASH, INT EEPROM
Dodatkowo
CS
Źródło
lista Motocykle (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

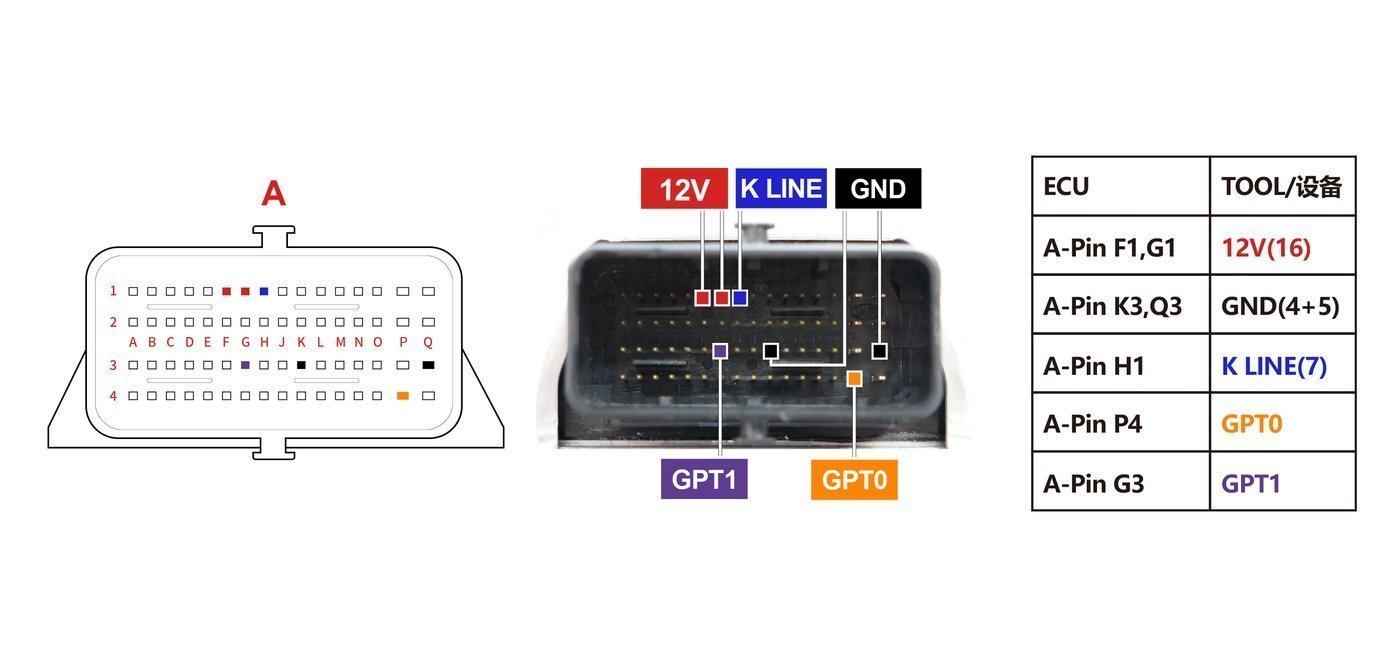

Schemat złącza — BOSCH M7817 PINOUT
Schemat złącza — BOSCH M7817 PINOUT
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Identyfikujemy moduł po numerze i pamięci (SPC563M64).
  2. Czytamy pamięć: OBDSTAR ECU MASTER, tryb BENCH
  3. Modyfikujemy dane (crash / immo / konfiguracja).
  4. Przeliczamy sumę kontrolną i zapisujemy.
  5. Test na stole lub w aucie.

Zdjęcia

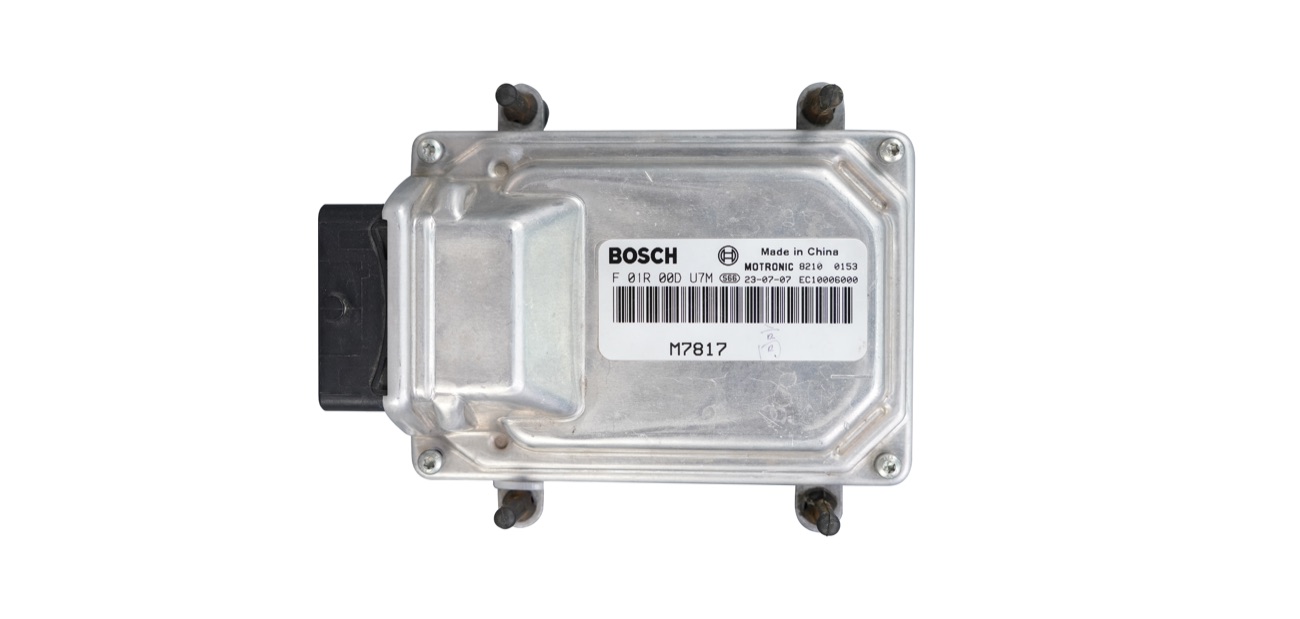

Blok — BOSCH M7817 Image
Blok — BOSCH M7817 Image
Adapter — SPC563M64 (VVDI PROG, wyprowadzenia chipu)
Adapter — SPC563M64 (VVDI PROG, wyprowadzenia chipu)

Podobne bloki · MOTOCYKLE

MSE6.0BENELLIUS6.0BENELLIMT05.XBENELLI
Ten sam producent lub rodzina — często mają zbliżony pinout i nośnik pamięci.
