CM2350A — moduł (BCI)

Ciężarowe ECM

Dane modułu

Marka
BCI
Nośnik / chip
MPC5674F
Tryb pracy
BENCH
Odczyt
INT FLASH
Źródło
lista Ciężarowe ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

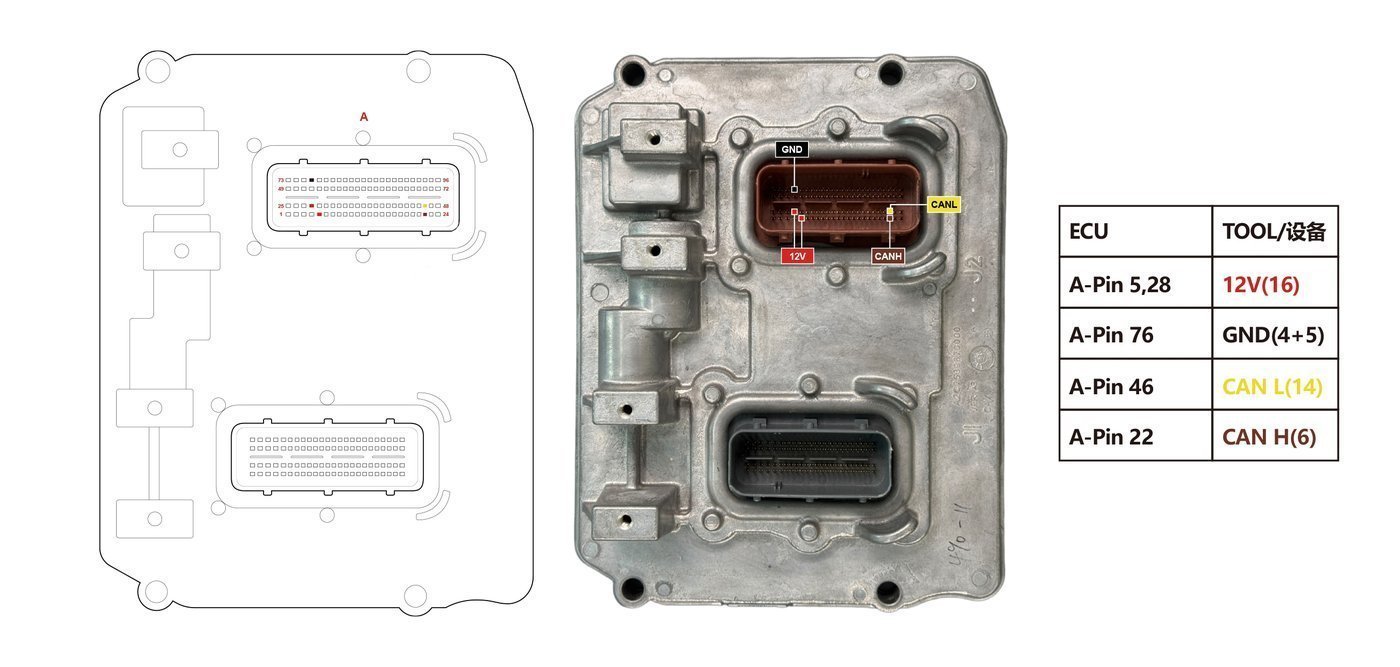

Schemat złącza — BENCH CM2350A MPC5674F
Schemat złącza — BENCH CM2350A MPC5674F
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Identyfikujemy moduł po numerze i pamięci (MPC5674F).
  2. Czytamy pamięć: OBDSTAR ECU MASTER, tryb BENCH
  3. Modyfikujemy dane (crash / immo / konfiguracja).
  4. Przeliczamy sumę kontrolną i zapisujemy.
  5. Test na stole lub w aucie.

Zdjęcia

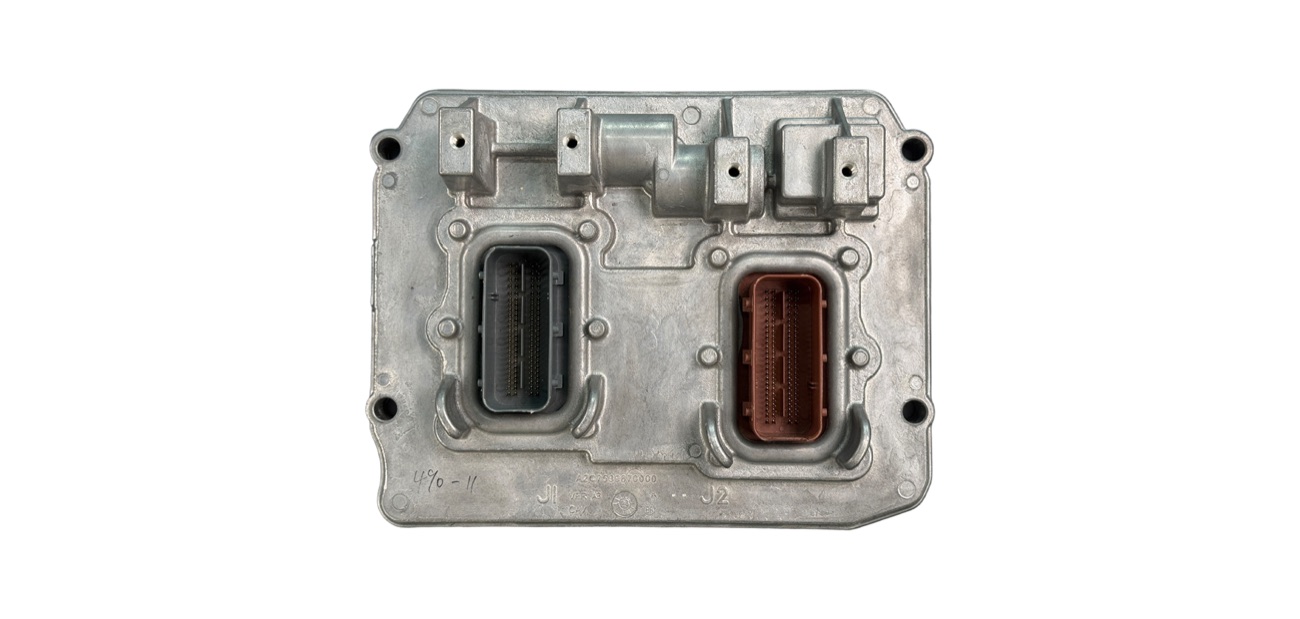

Blok — CM2350A MPC5674F
Blok — CM2350A MPC5674F

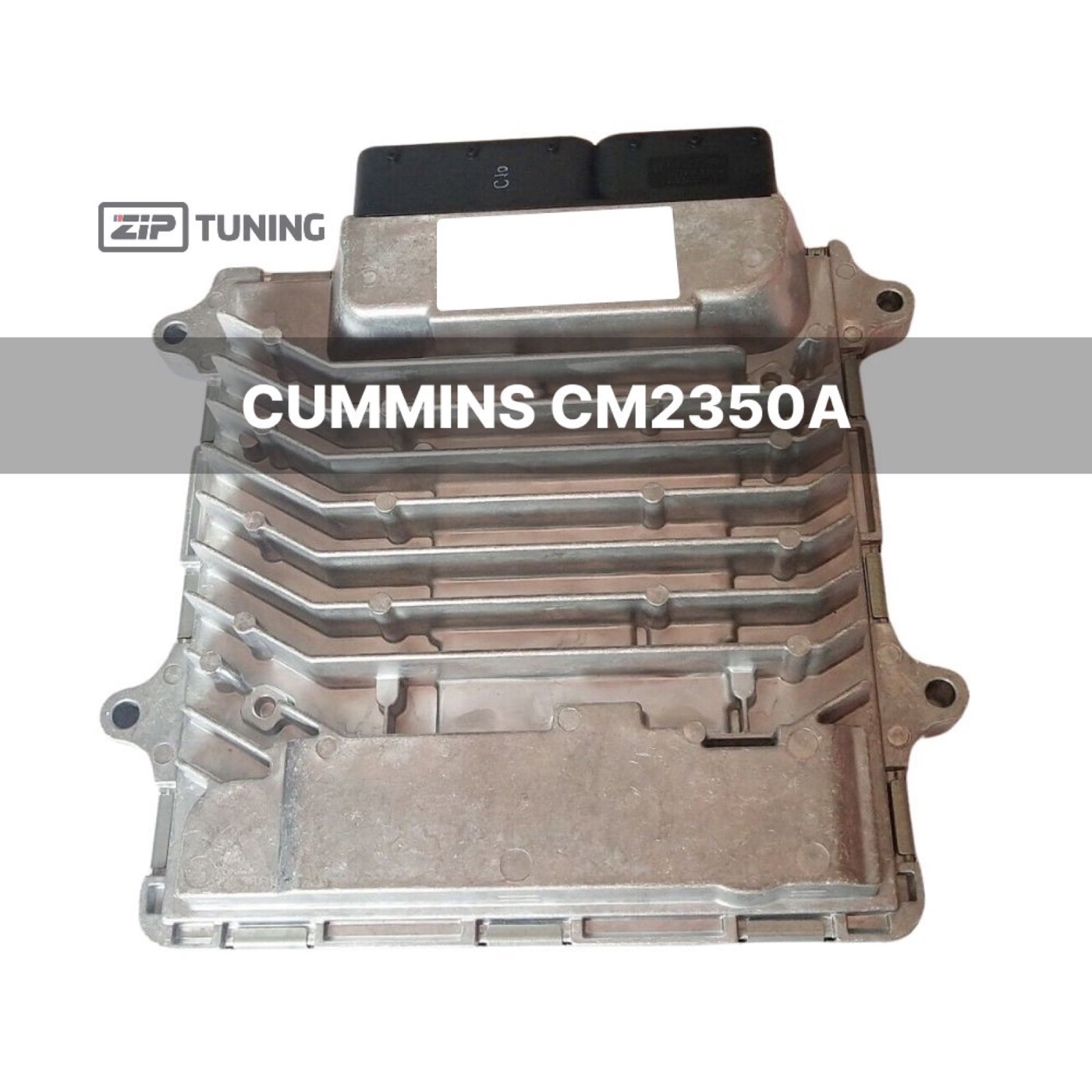

Blok — CM2350A
Blok — CM2350A

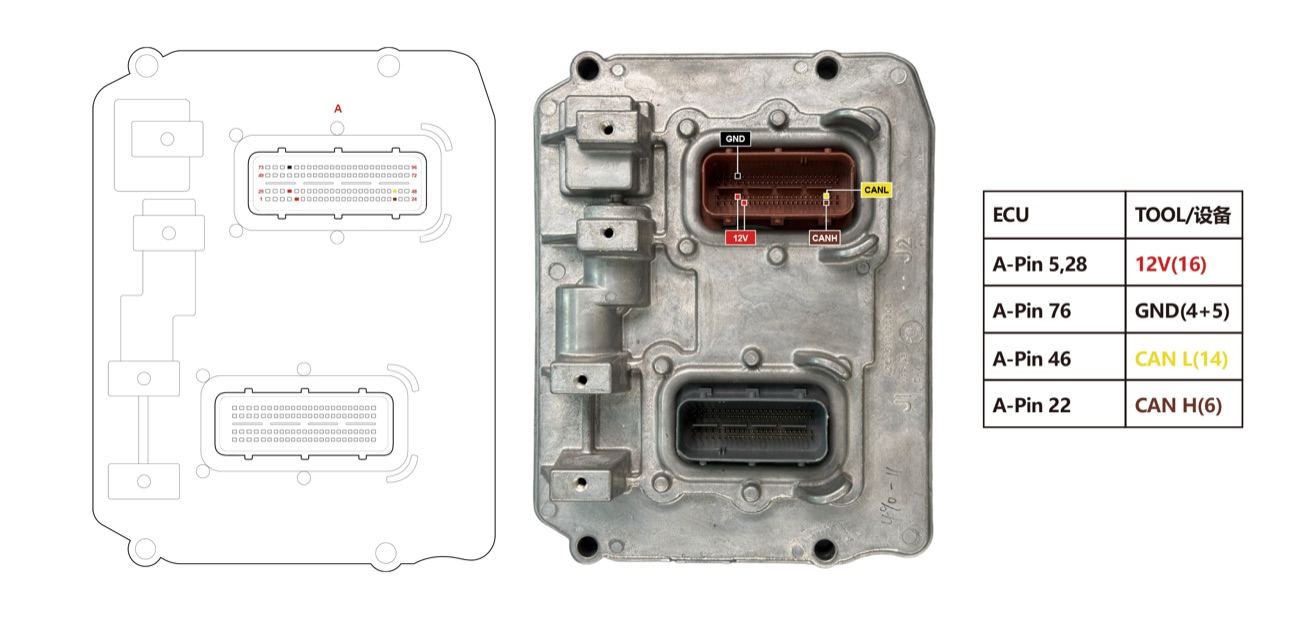

Schemat — BENCH CM2350A MPC5674F
Schemat — BENCH CM2350A MPC5674F
