EDC7UC31 — moduł (AGCO)

Ciężarowe ECM

Dane modułu

Marka
AGCO
Nośnik / chip
M58BW016XB+95640
Tryb pracy
BENCH/BDM
Adapter
C4-10
Odczyt
EXT FLASH, EXT EEPROM
Źródło
lista Ciężarowe ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

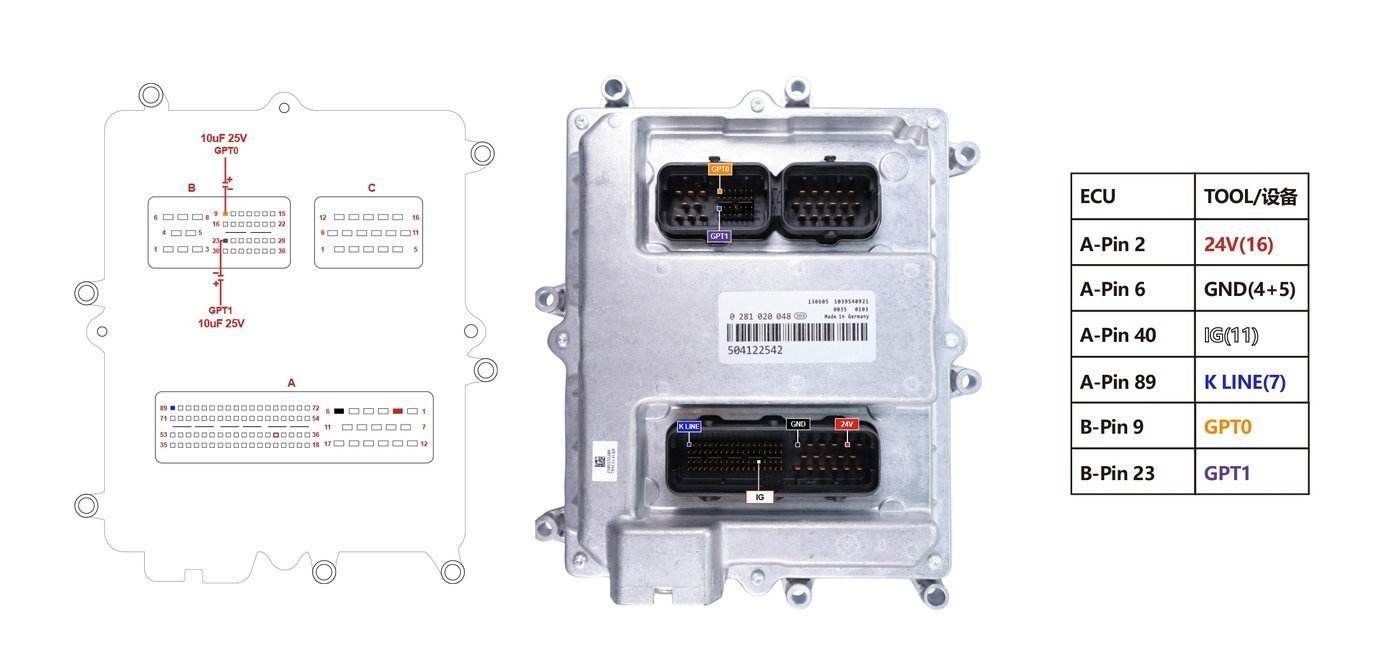

Schemat złącza — NEWHOLLAND EDC7UC31
Schemat złącza — NEWHOLLAND EDC7UC31
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Identyfikujemy moduł po numerze i pamięci (M58BW016XB+95640).
  2. Czytamy pamięć: OBDSTAR ECU MASTER, tryb BENCH
  3. Modyfikujemy dane (crash / immo / konfiguracja).
  4. Przeliczamy sumę kontrolną i zapisujemy.
  5. Test na stole lub w aucie.

Zdjęcia

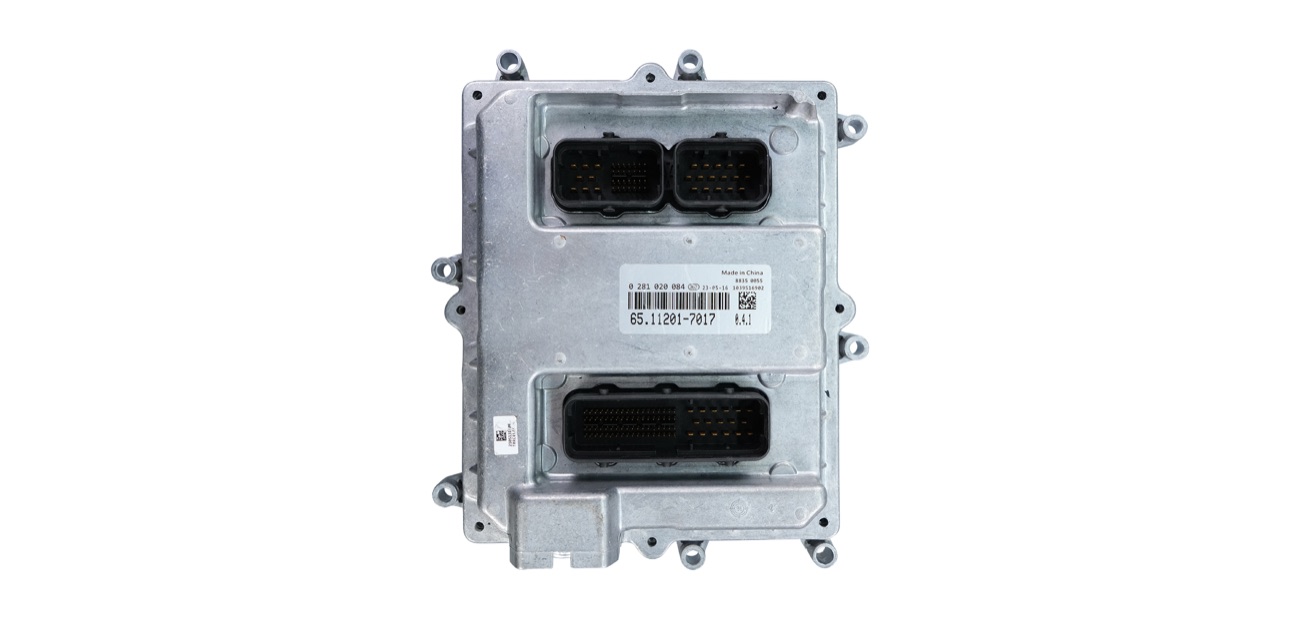

Blok — BDM EDC7UC31
Blok — BDM EDC7UC31

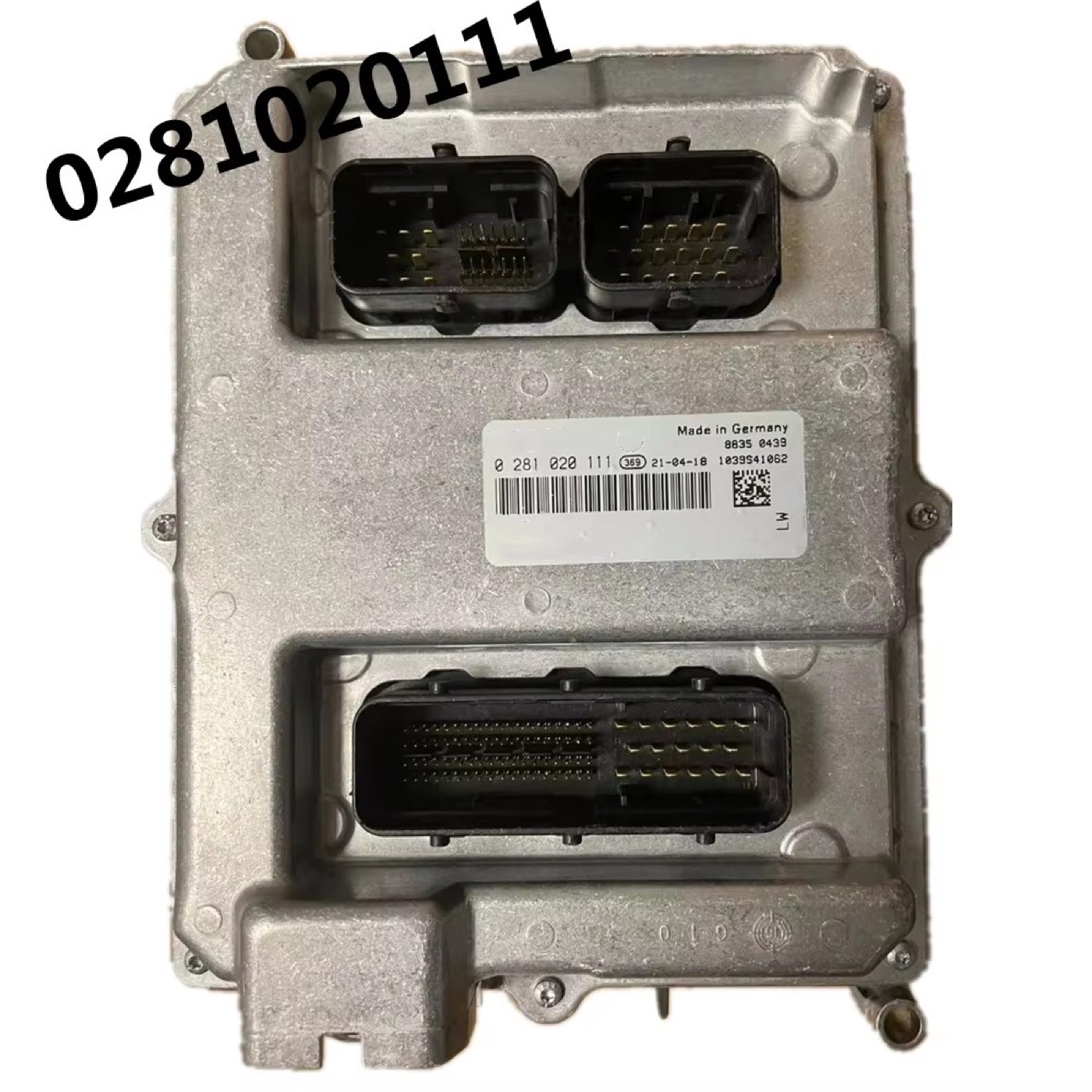

Płytka — EDC7UC31
Płytka — EDC7UC31

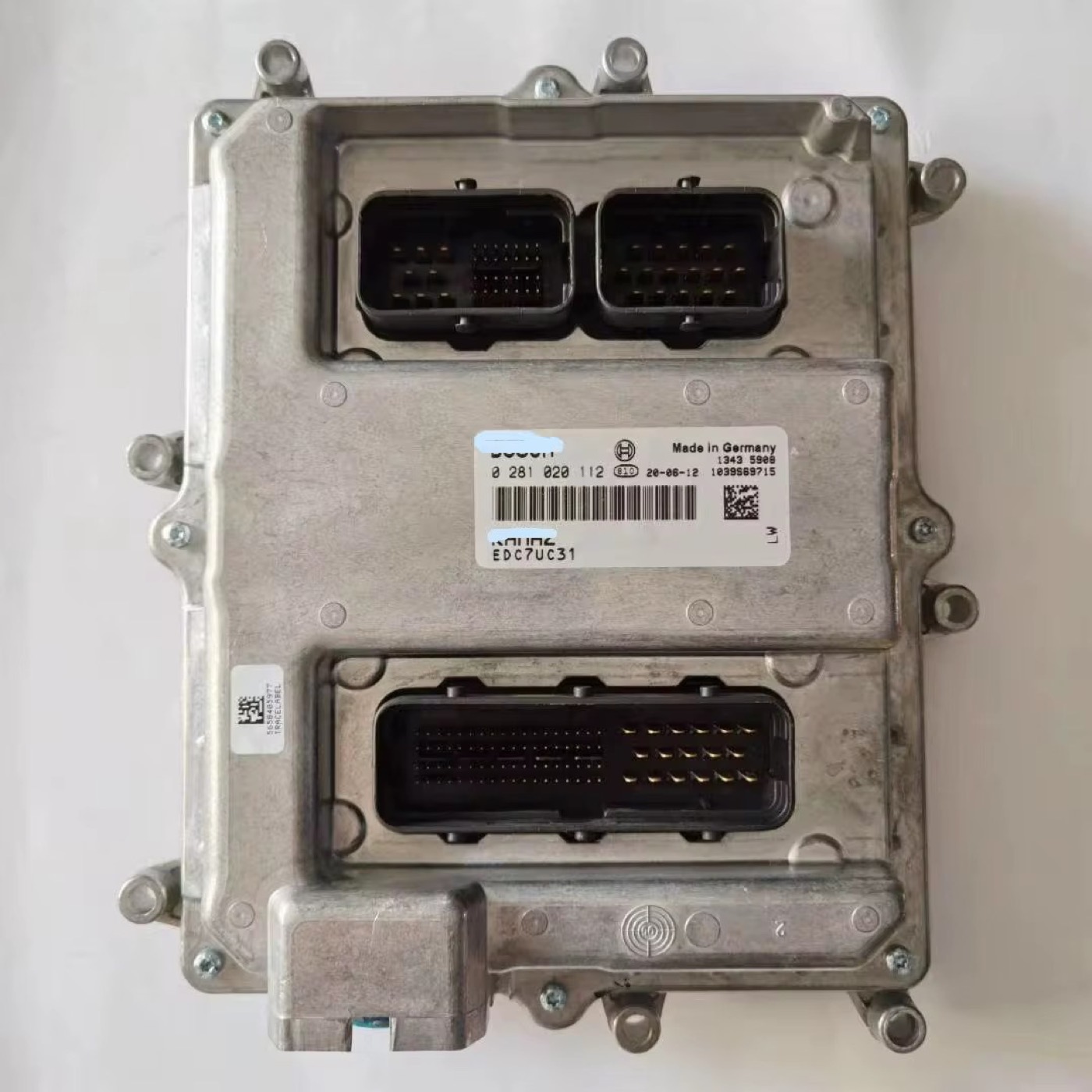

Blok — EDC7UC31
Blok — EDC7UC31

Podobne bloki · CIĘŻAROWE ECM

EDC17CV54AGCO
Ten sam producent lub rodzina — często mają zbliżony pinout i nośnik pamięci.
