ECU-SRSelektronika auto · Wrocław
ME7.5.20 KLINE — sterownik (VOLKSWAGEN)
Dane modułu
- Marka
- VOLKSWAGEN
- Producent sterownika
- BOSCH
- Nośnik / chip
- ST10F275+95040
- Tryb pracy
- OBD/BENCH/BOOT
- Adapter
- P004/P003/P003+/MP001
- Odczyt
- INT FLASH, EXT EEPROM
- Dodatkowo
- IMMO OFF · VIN
- Źródło
- lista ECM (OBDSTAR ECU MASTER)
Dostęp i sprzęt
OBD
OBDSTAR ECU MASTER · Xhorse Multi-Prog
interfejs OBD i zasilanie 12 V
· odczyt i zapis po OBD (virtual read/write) — sterownika nie wyciągamy
Schemat połączenia

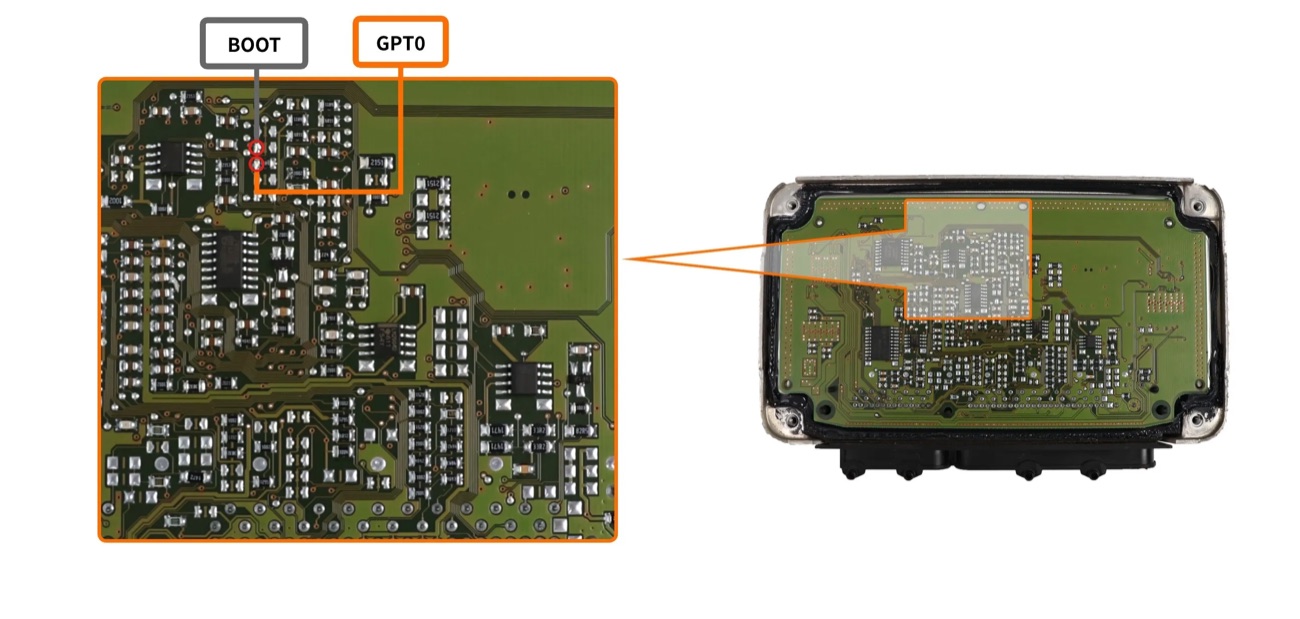

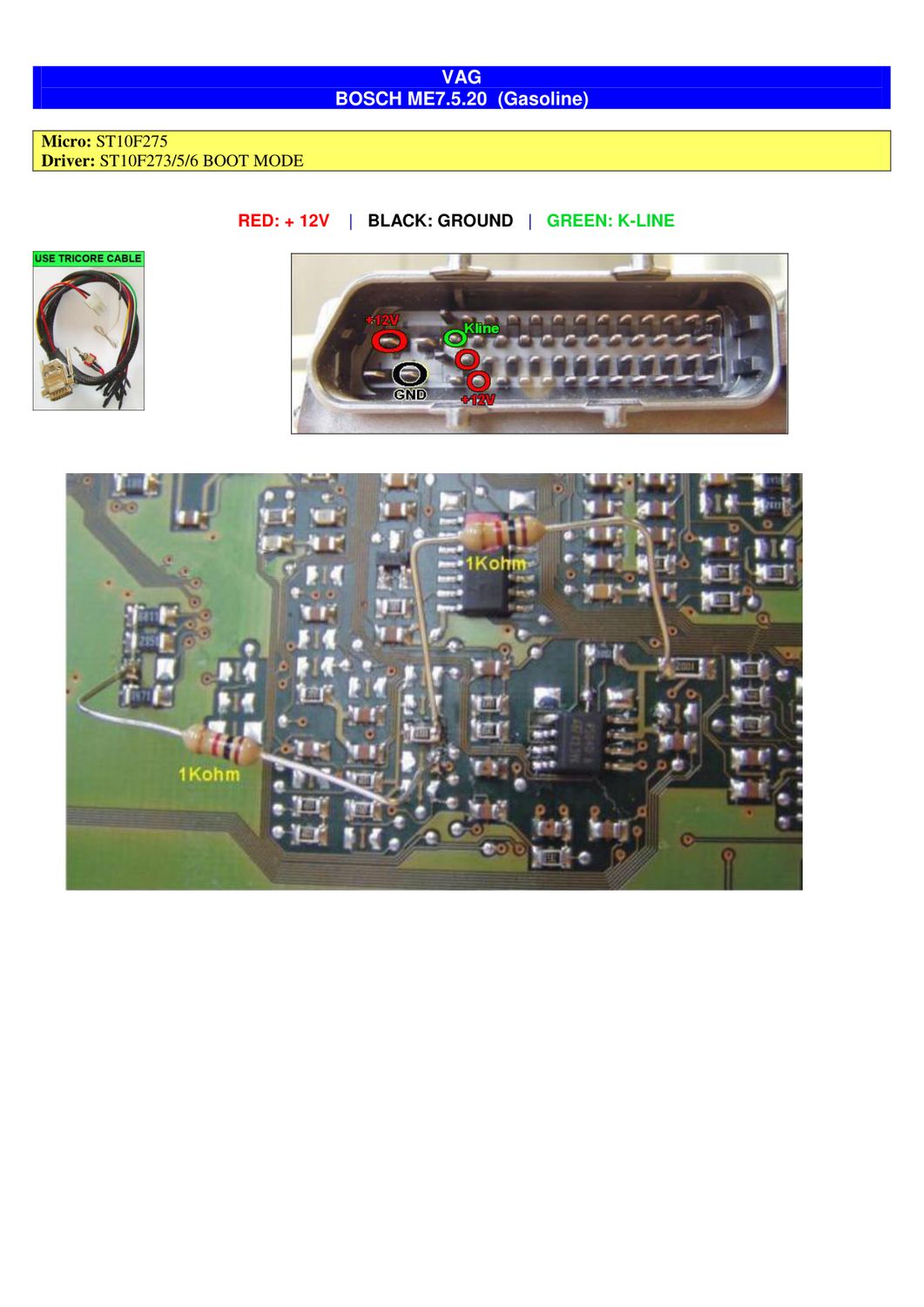

Schemat złącza — BOOTST10C167 BOSCH ME7.5.20 VAG
Przed podłączeniem sprawdź numery pinów w module.
Procedura
- Podłączamy interfejs OBD do gniazda diagnostycznego — sterownika nie wyciągamy z auta.
- Odczytujemy zawartość (ST10F275+95040) przez OBD: OBDSTAR ECU MASTER.
- Przygotowujemy plik (immo off / klon / korekta) i przeliczamy sumę kontrolną.
- Zapisujemy przez OBD tym samym przyrządem (OBDSTAR ECU MASTER) i robimy odczyt kontrolny.
- Kasujemy błędy, sprawdzamy komunikację i rozruch.
