ME7.1.1 — sterownik (AUDI)

Dane modułu

Marka
AUDI
Producent sterownika
BOSCH
Nośnik / chip
ST10C167+AM29F800BB+95P08
Tryb pracy
BOOT
Adapter
P003/P003+/MP001
Odczyt
EXT FLASH, EXT EEPROM
Dodatkowo
CS
Źródło
lista ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

Schemat złącza — BOOTST10C167 BOSCH ME7.1.1 BENTLEY
Schemat złącza — BOOTST10C167 BOSCH ME7.1.1 BENTLEY
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Zdejmujemy sterownik i podłączamy na stole (zasilanie 12 V + CAN/K-Line).
  2. Czytamy pamięć ST10C167+AM29F800BB+95P08 — OBDSTAR ECU MASTER, tryb BENCH/BOOT.
  3. Przygotowujemy plik: immo off / klon / korekta map — zależnie od zlecenia.
  4. Przeliczamy sumę kontrolną (CS) — bez tego sterownik nie wstanie.
  5. Zapisujemy przez OBDSTAR ECU MASTER i weryfikujemy odczytem kontrolnym.
  6. Montujemy w aucie, sprawdzamy komunikację i rozruch.

Zdjęcia

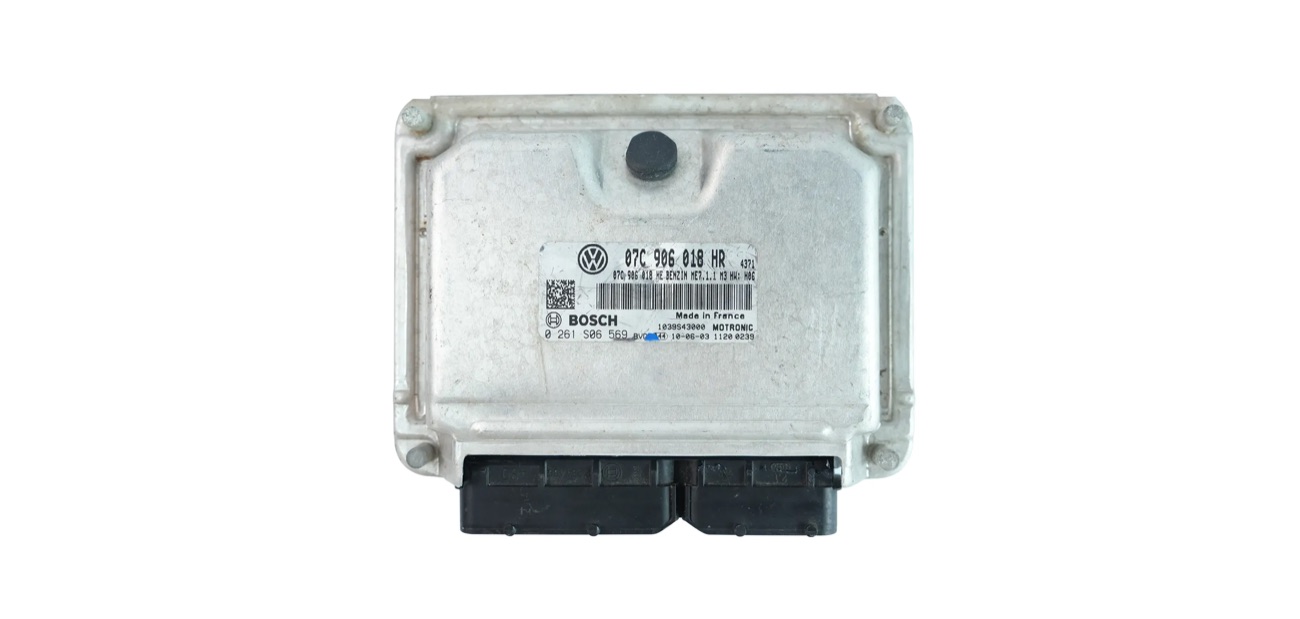

Blok — VAG ME7.1.1 ST10F275 ECU
Blok — VAG ME7.1.1 ST10F275 ECU
Blok — ME7.1.1
Blok — ME7.1.1

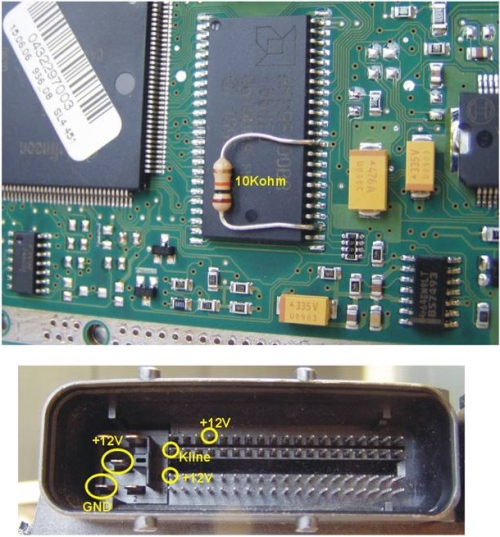

K-TAG — ME7.1.1 (instrukcja podłączenia)
K-TAG — ME7.1.1 (instrukcja podłączenia)
