PCR2.1 — sterownik (AUDI)

Dane modułu

Marka
AUDI
Producent sterownika
CONTINENTAL/SIEMENS/VDO
Nośnik / chip
TC1796
Tryb pracy
BENCH
Adapter
P003/P003+/MP001
Odczyt
INT FLASH, EXT EEPROM
Dodatkowo
CS · IMMO OFF
Funkcje (lista producenta)
Write VIN (BENCH)
Źródło
lista ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

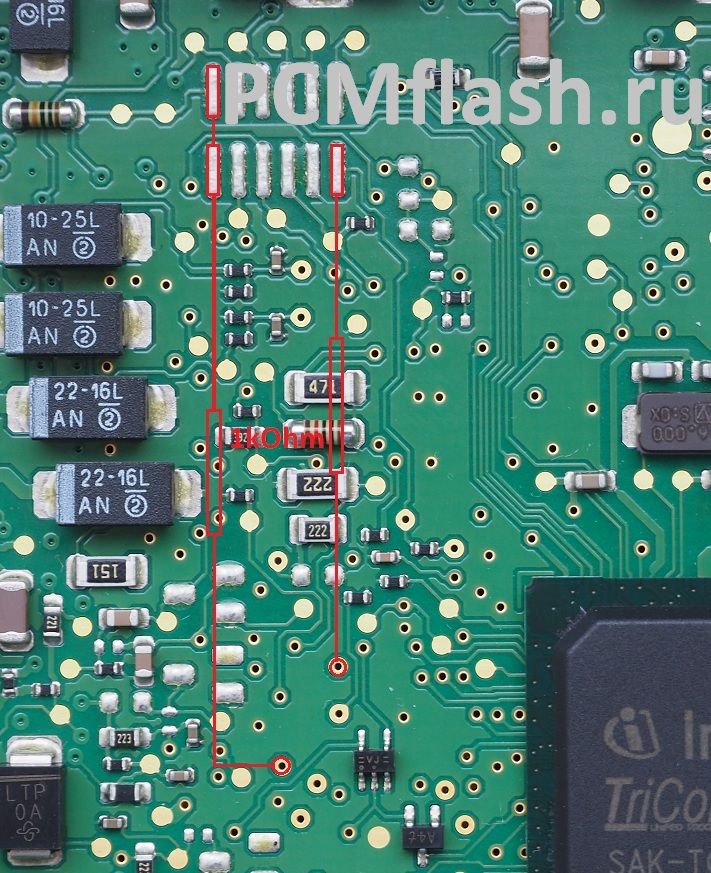

Schemat złącza — PCR 2.1 PCM BOOT
Schemat złącza — PCR 2.1 PCM BOOT
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Zdejmujemy sterownik i podłączamy na stole (zasilanie 12 V + CAN/K-Line).
  2. Czytamy pamięć TC1796 — OBDSTAR ECU MASTER, tryb BENCH/BOOT.
  3. Przygotowujemy plik: immo off / klon / korekta map — zależnie od zlecenia.
  4. Przeliczamy sumę kontrolną (CS) — bez tego sterownik nie wstanie.
  5. Zapisujemy przez OBDSTAR ECU MASTER i weryfikujemy odczytem kontrolnym.
  6. Montujemy w aucie, sprawdzamy komunikację i rozruch.

Zdjęcia

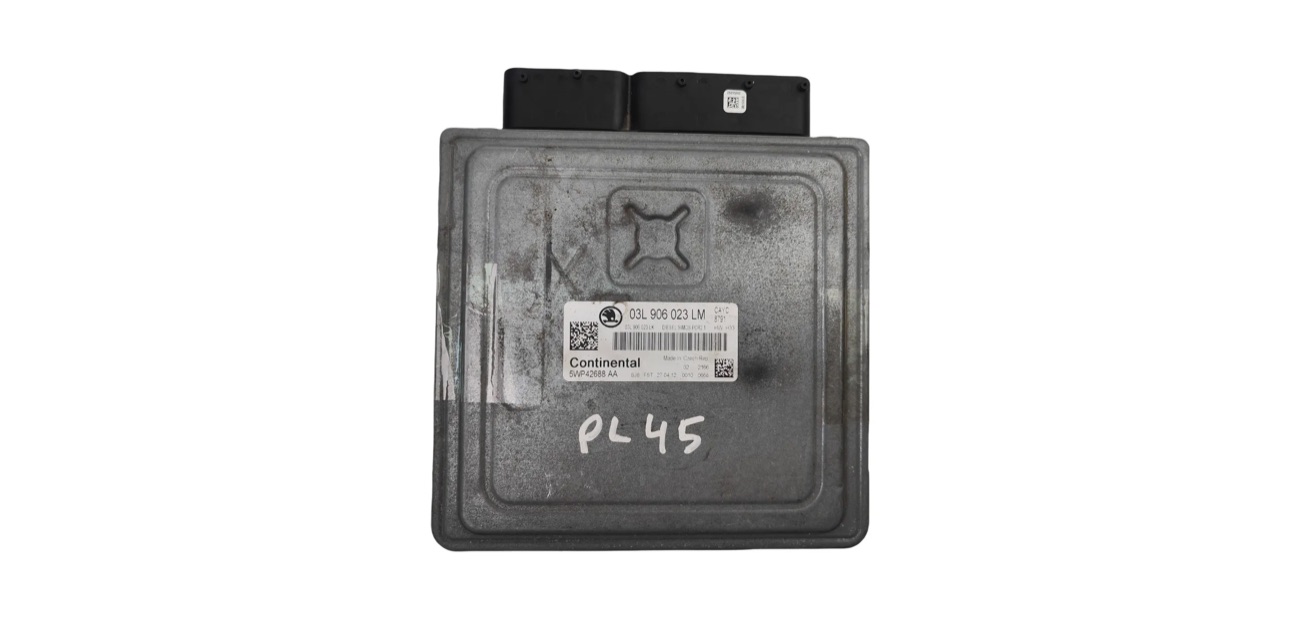

Blok — PCR2.1 ECU
Blok — PCR2.1 ECU

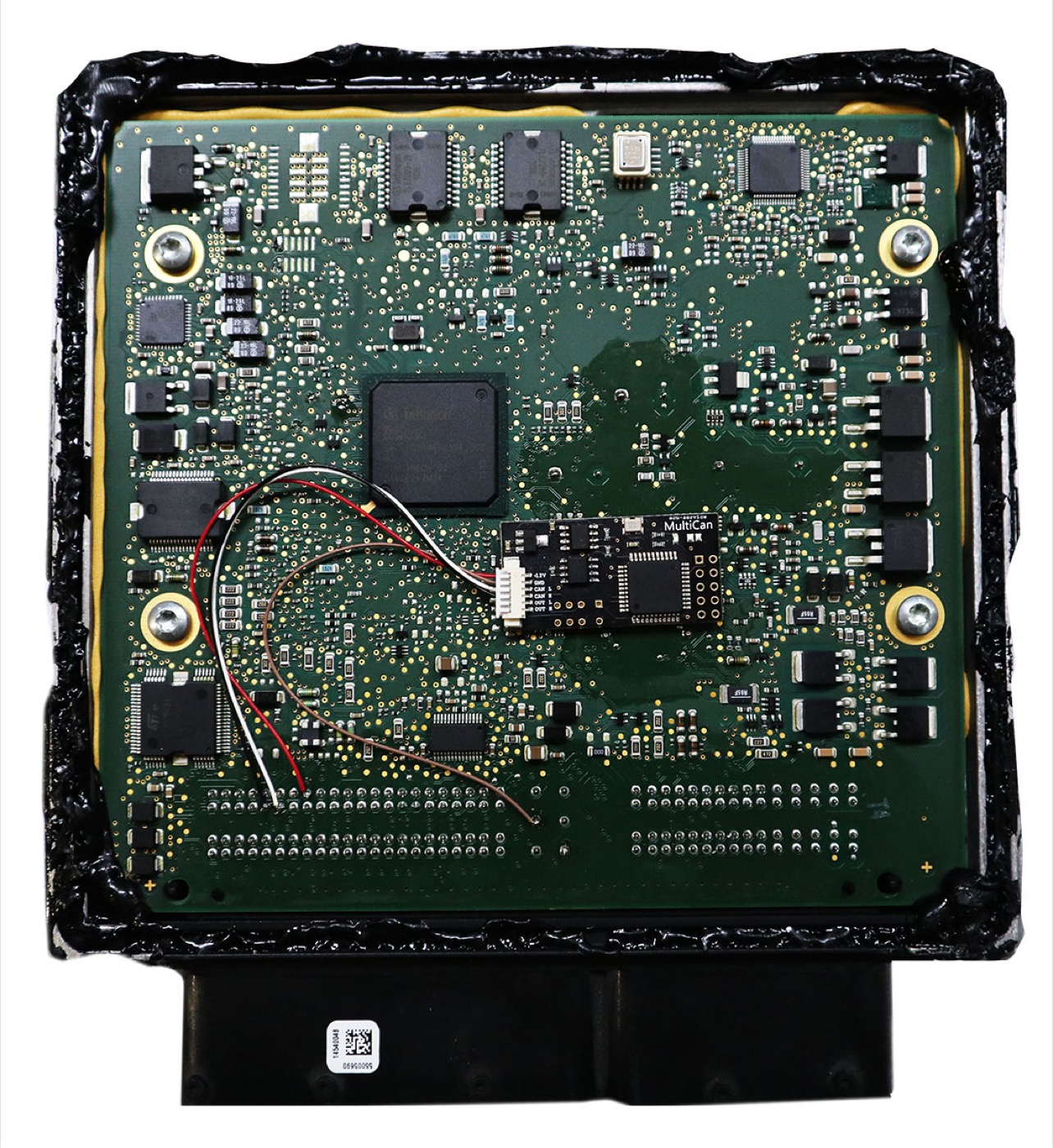

Płytka — PCR2.1
Płytka — PCR2.1

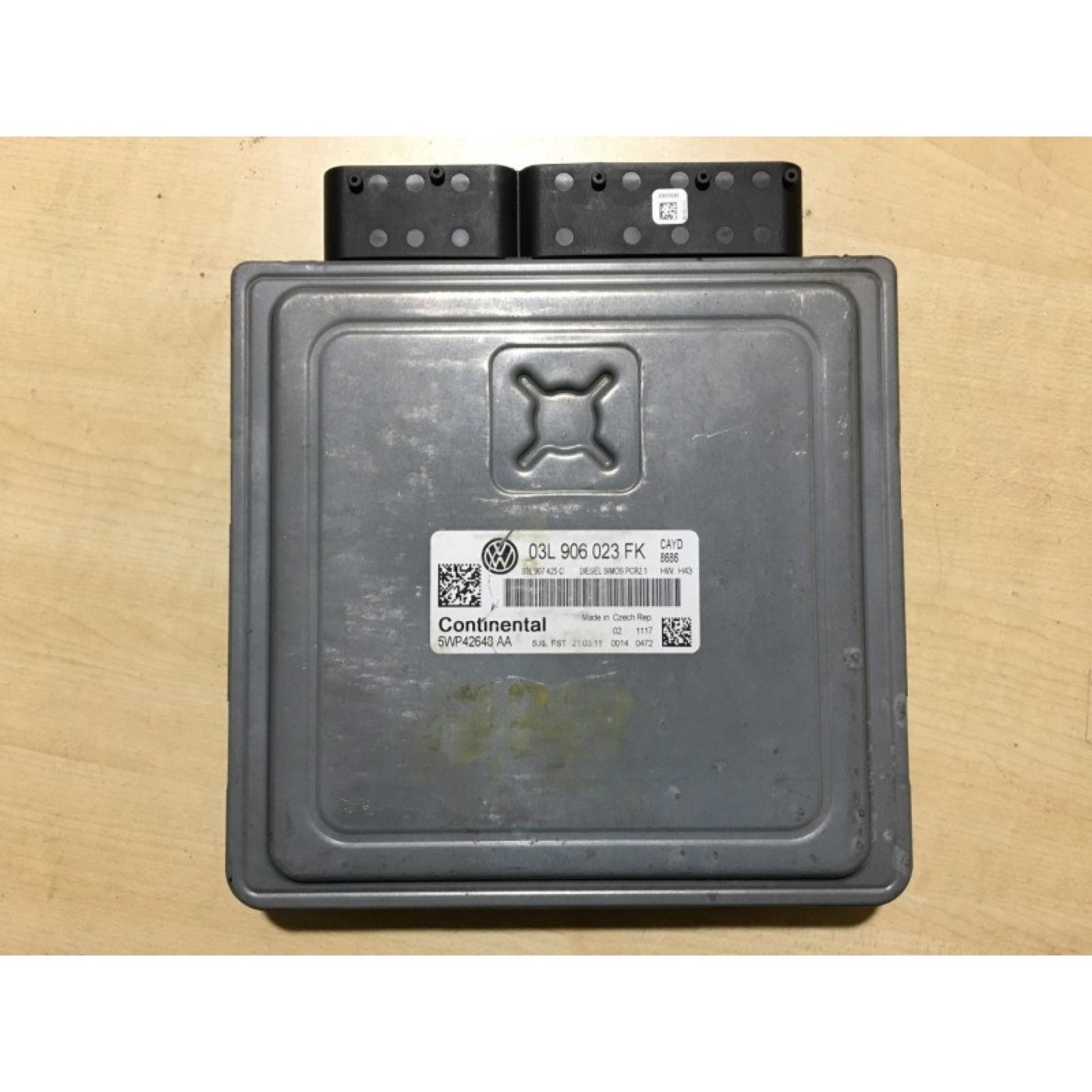

Blok — VOLKSWAGEN SIMOS PCR2.1
Blok — VOLKSWAGEN SIMOS PCR2.1
