GS3.0 B — moduł (DAF)

Ciężarowe TCM

Dane modułu

Marka
DAF
Nośnik / chip
AM29F200B+24C16B
Tryb pracy
BOOT/BENCH
Odczyt
EXT FLASH, EXT EEPROM
Dodatkowo
CS
Źródło
lista Ciężarowe TCM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

Schemat złącza — IVECO GS3.0 BENCH
Schemat złącza — IVECO GS3.0 BENCH
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Identyfikujemy moduł po numerze i pamięci (AM29F200B+24C16B).
  2. Czytamy pamięć: OBDSTAR ECU MASTER, tryb BENCH
  3. Modyfikujemy dane (crash / immo / konfiguracja).
  4. Przeliczamy sumę kontrolną i zapisujemy.
  5. Test na stole lub w aucie.

Zdjęcia

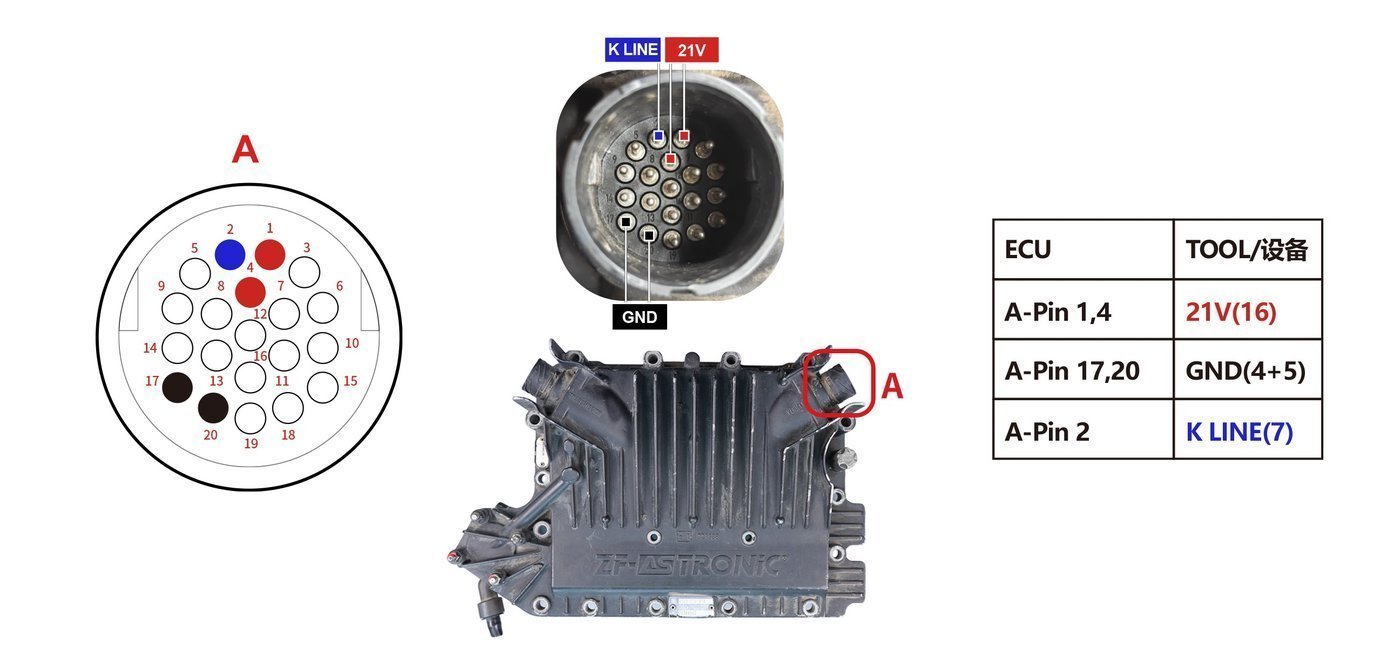

Schemat — GS3.0 B (DAF)
Schemat — GS3.0 B (DAF)

Podobne bloki · CIĘŻAROWE TCM

DCU15DAFCM1881DAFCM2150EDAFCM2350ADAFETC3DAFEHZ(E-MAS)DAFGS3.0 ADAFGS3.3 ADAF
Ten sam producent lub rodzina — często mają zbliżony pinout i nośnik pamięci.
