ETC3 — moduł (DAF)

Ciężarowe ECM

Dane modułu

Marka
DAF
Nośnik / chip
MPC5566+S29AL016J
Tryb pracy
BENCH/JTAG
Adapter
C4-10
Odczyt
INT FLASH, EXT FLASH
Dodatkowo
CS
Źródło
lista Ciężarowe ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

Schemat złącza — HYUNDAI ETC3 BENCH
Schemat złącza — HYUNDAI ETC3 BENCH
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Identyfikujemy moduł po numerze i pamięci (MPC5566+S29AL016J).
  2. Czytamy pamięć: OBDSTAR ECU MASTER, tryb BENCH
  3. Modyfikujemy dane (crash / immo / konfiguracja).
  4. Przeliczamy sumę kontrolną i zapisujemy.
  5. Test na stole lub w aucie.

Zdjęcia

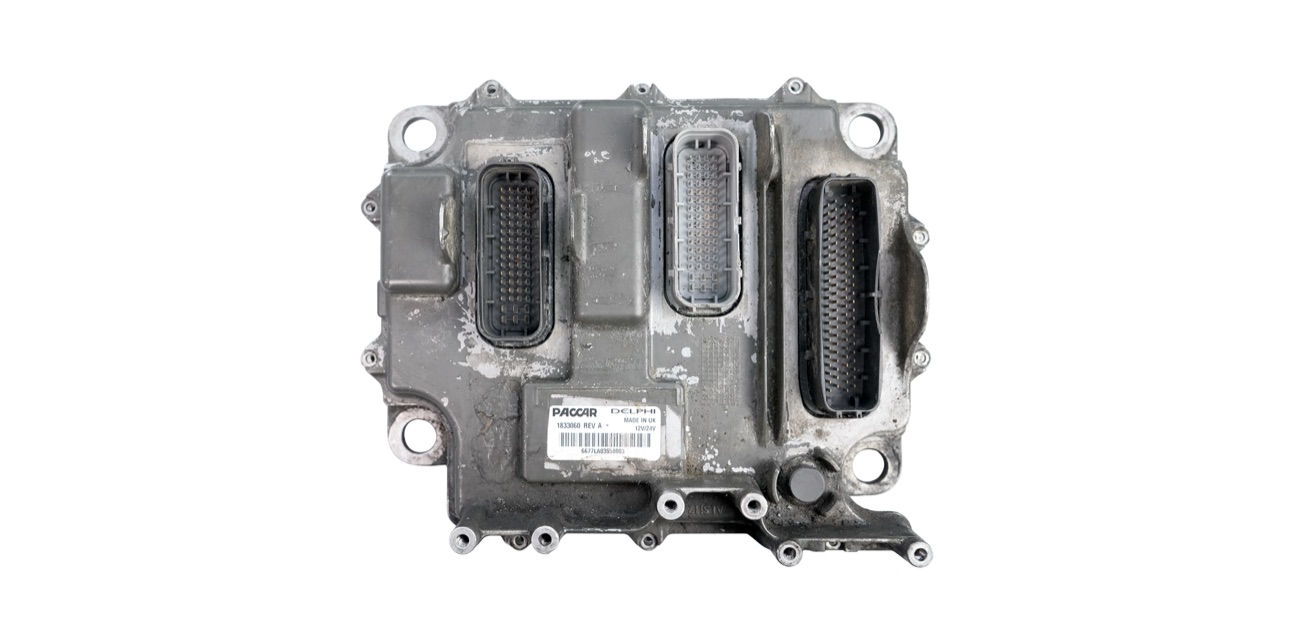

Blok — PACCAR ETC3
Blok — PACCAR ETC3

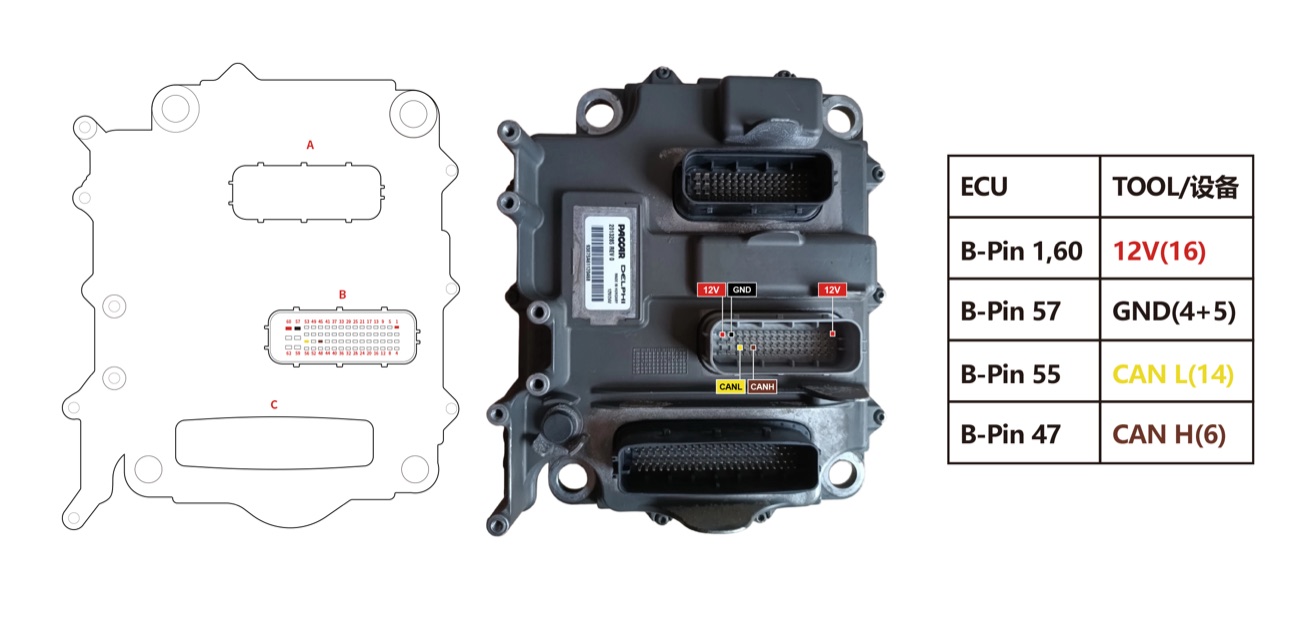

Schemat — DAF ETC3
Schemat — DAF ETC3

Podobne bloki · CIĘŻAROWE ECM

DCU15DAFCM1881DAFCM2150EDAFCM2350ADAFEHZ(E-MAS)DAFGS3.0 ADAFGS3.0 BDAFGS3.3 ADAF
Ten sam producent lub rodzina — często mają zbliżony pinout i nośnik pamięci.
