GPEC4 — sterownik (JEEP)

Dane modułu

Marka
JEEP
Producent sterownika
CONTINENTAL/SIEMENS/VDO
Nośnik / chip
MPC5674F+25320
Tryb pracy
BOOT
Adapter
P003/P003+/MP001
Odczyt
INT FLASH, EXT EEPROM
Dodatkowo
CS · VIN
Źródło
lista ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

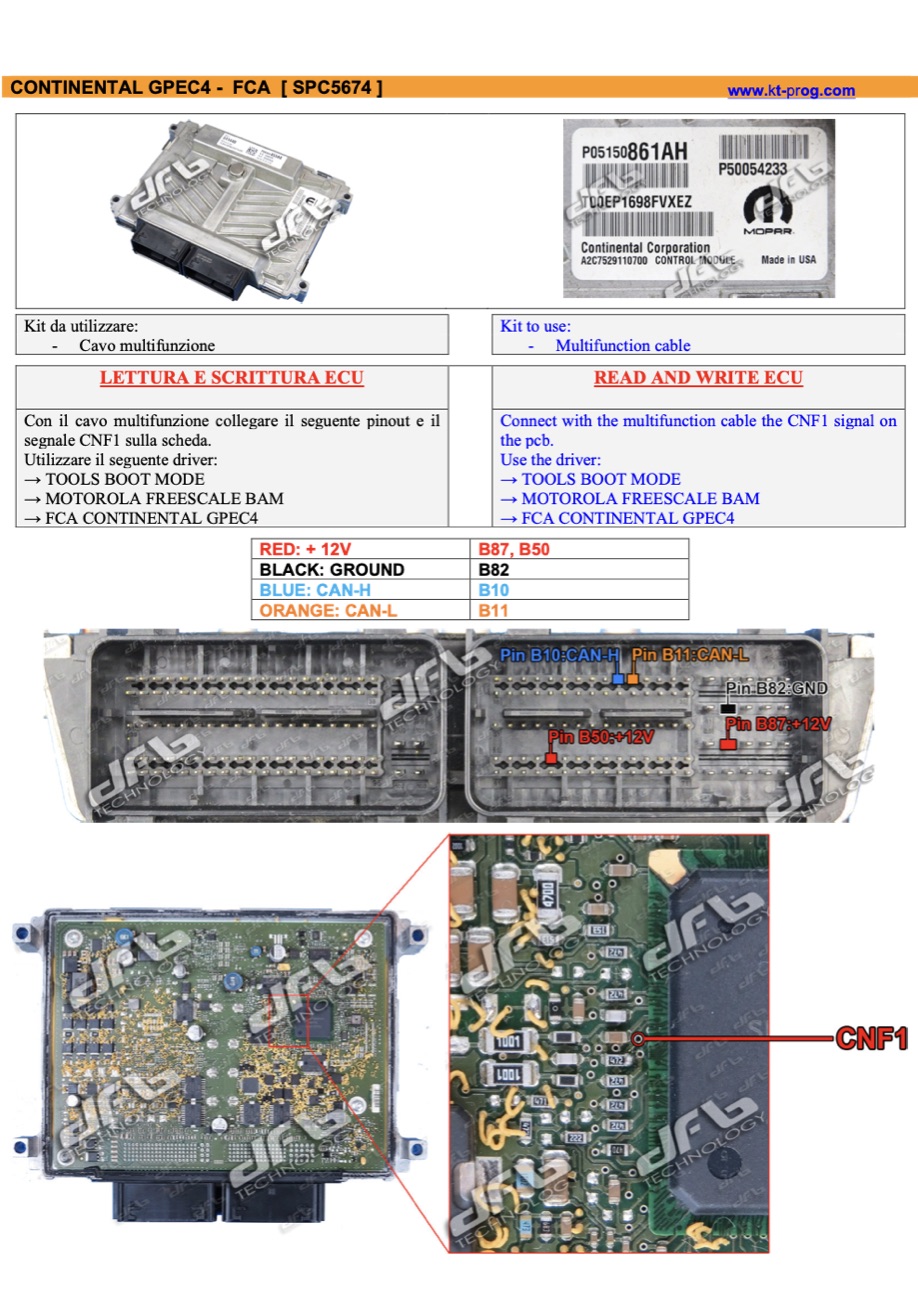

Schemat złącza — CONTINENTAL GPEC4 - FCA [ SPC5674 ] · manual DFOX (BAM)
Schemat złącza — CONTINENTAL GPEC4 - FCA [ SPC5674 ] · manual DFOX (BAM)
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Zdejmujemy sterownik i podłączamy na stole (zasilanie 12 V + CAN/K-Line).
  2. Czytamy pamięć MPC5674F+25320 — OBDSTAR ECU MASTER, tryb BENCH/BOOT.
  3. Przygotowujemy plik: immo off / klon / korekta map — zależnie od zlecenia.
  4. Przeliczamy sumę kontrolną (CS) — bez tego sterownik nie wstanie.
  5. Zapisujemy przez OBDSTAR ECU MASTER i weryfikujemy odczytem kontrolnym.
  6. Montujemy w aucie, sprawdzamy komunikację i rozruch.

Zdjęcia

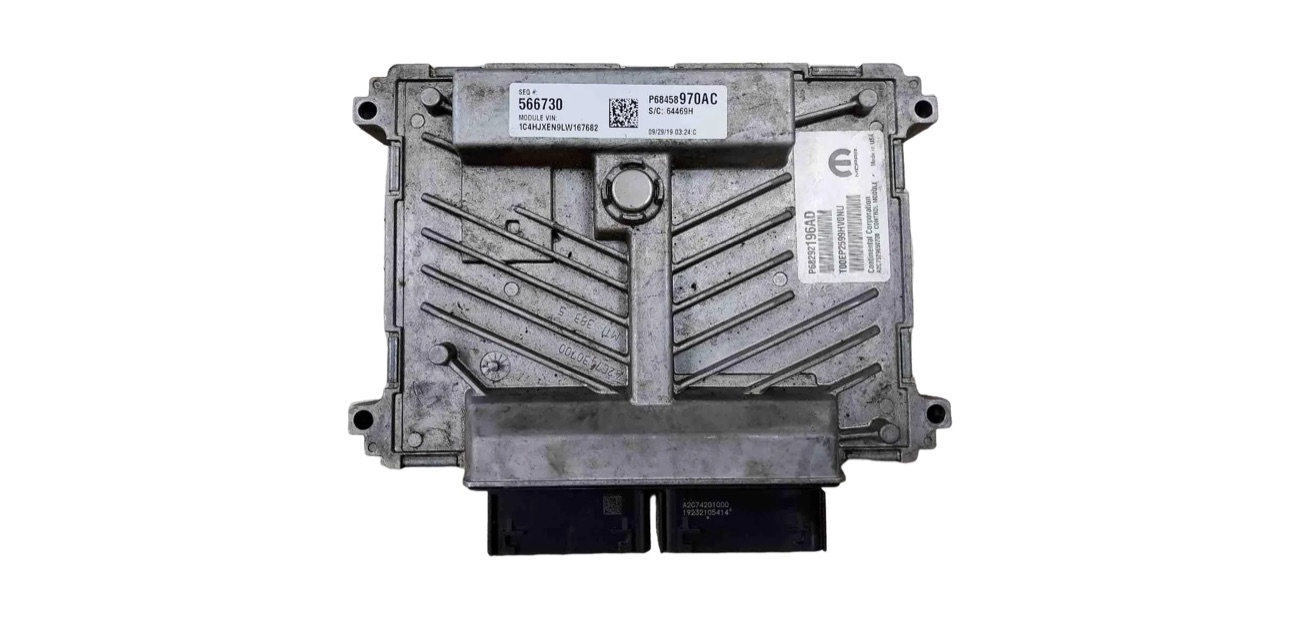

Blok — GPEC4
Blok — GPEC4
Podłączenie — CONTINENTAL GPEC4 - FCA [ SPC5674 ] (BAM)
Podłączenie — CONTINENTAL GPEC4 - FCA [ SPC5674 ] (BAM)
