GPEC2A — sterownik (CHRYSLER)
Dane modułu
- Marka
- CHRYSLER
- Producent sterownika
- CONTINENTAL/SIEMENS/VDO
- Nośnik / chip
- MPC5674F+25320
- Tryb pracy
- OBD/BENCH/BOOT
- Adapter
- P004/P003/P003+/MP001
- Odczyt
- INT FLASH, EXT EEPROM
- Dodatkowo
- CS · VIN
- Źródło
- lista ECM (OBDSTAR ECU MASTER)
Dostęp i sprzęt
OBD
OBDSTAR ECU MASTER · Xhorse Multi-Prog
interfejs OBD i zasilanie 12 V
· odczyt i zapis po OBD (virtual read/write) — sterownika nie wyciągamy
Schemat połączenia

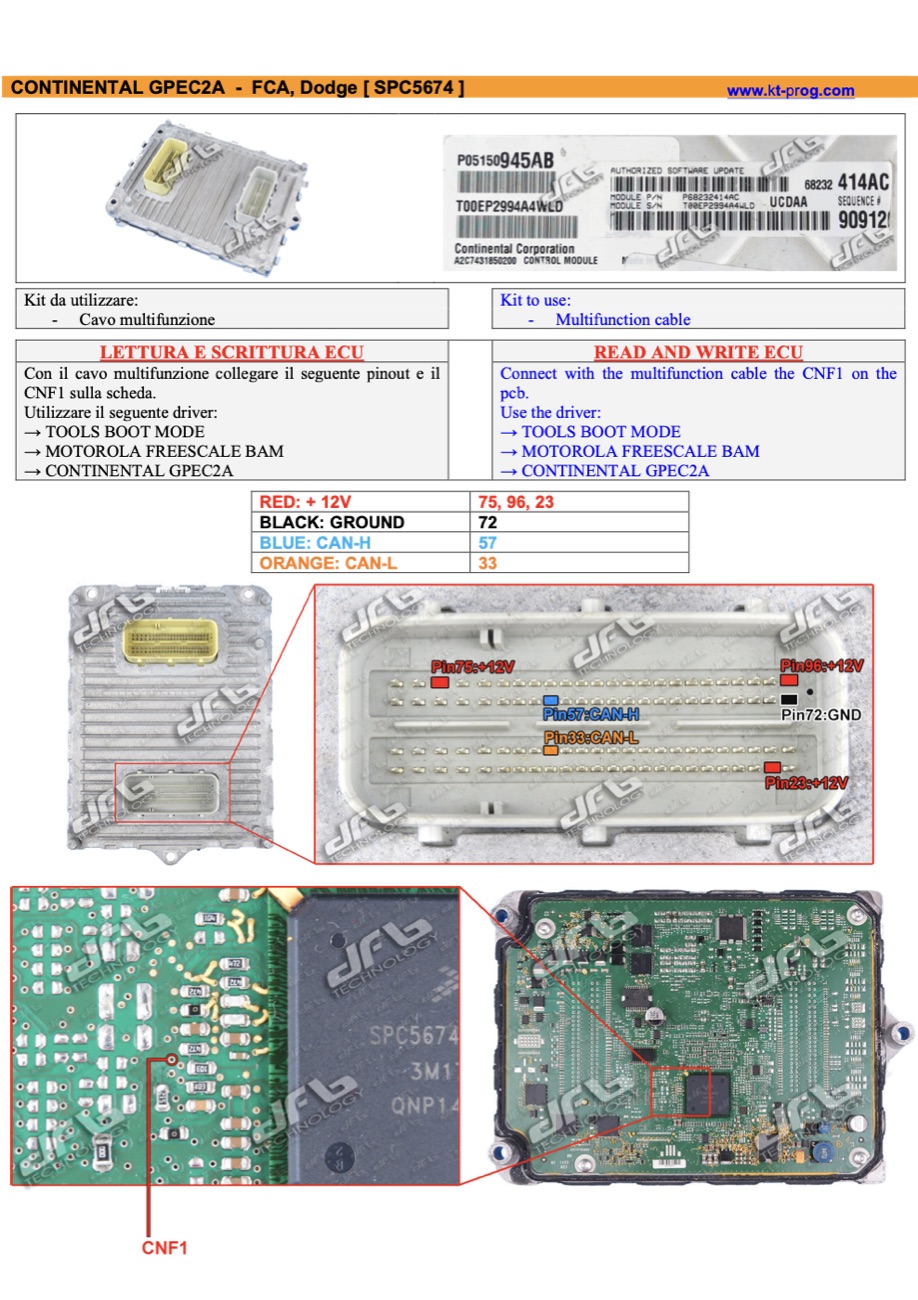

Schemat złącza — CONTINENTAL GPEC2A - FCA, DODGE [ SPC5674 ] · manual DFOX (BAM)
![Schemat złącza — CONTINENTAL GPEC2A - FCA, DODGE [ SPC5674 ] · manual DFOX (BAM)](/photos/pinouts_dfox/continental_gpec2a_fca_dodge_spc5674.jpg)
Przed podłączeniem sprawdź numery pinów w module.

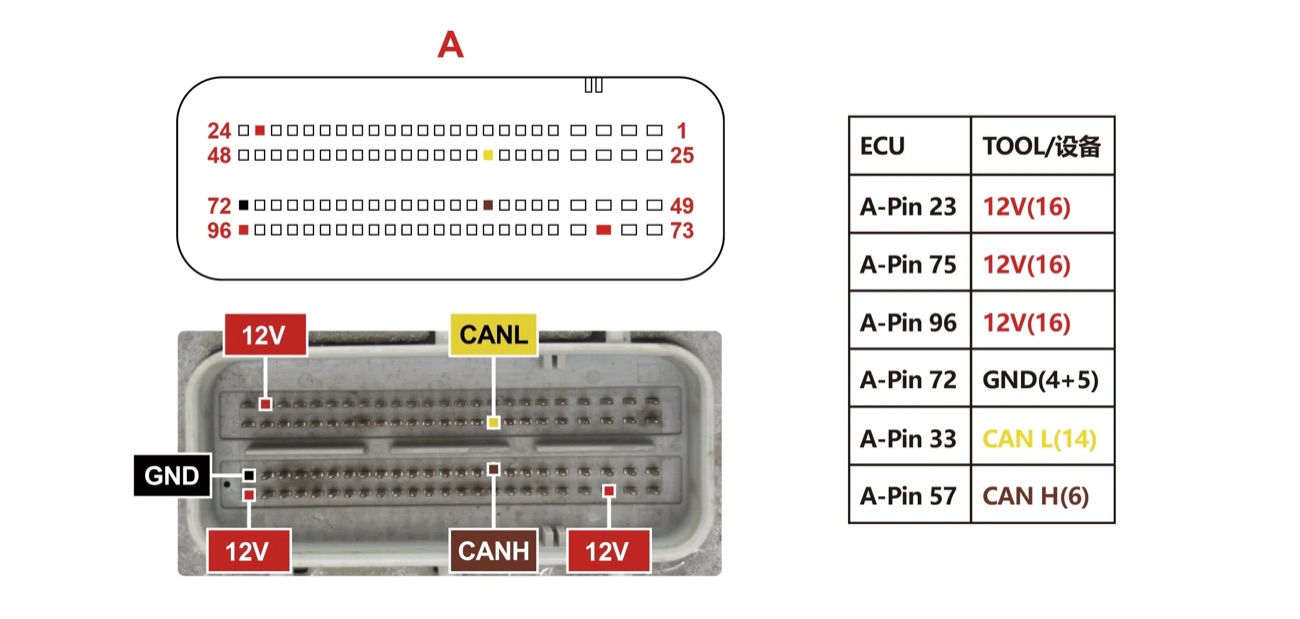

Podłączenie na stole — numery pinów
75+12V96+12V23+12V72Ground57CAN High33CAN Low
Numery z legendy producenta; przed podaniem zasilania sprawdź je w module.
Procedura
- Podłączamy interfejs OBD do gniazda diagnostycznego — sterownika nie wyciągamy z auta.
- Odczytujemy zawartość (MPC5674F+25320) przez OBD: OBDSTAR ECU MASTER.
- Przygotowujemy plik (immo off / klon / korekta) i przeliczamy sumę kontrolną.
- Zapisujemy przez OBD tym samym przyrządem (OBDSTAR ECU MASTER) i robimy odczyt kontrolny.
- Kasujemy błędy, sprawdzamy komunikację i rozruch.

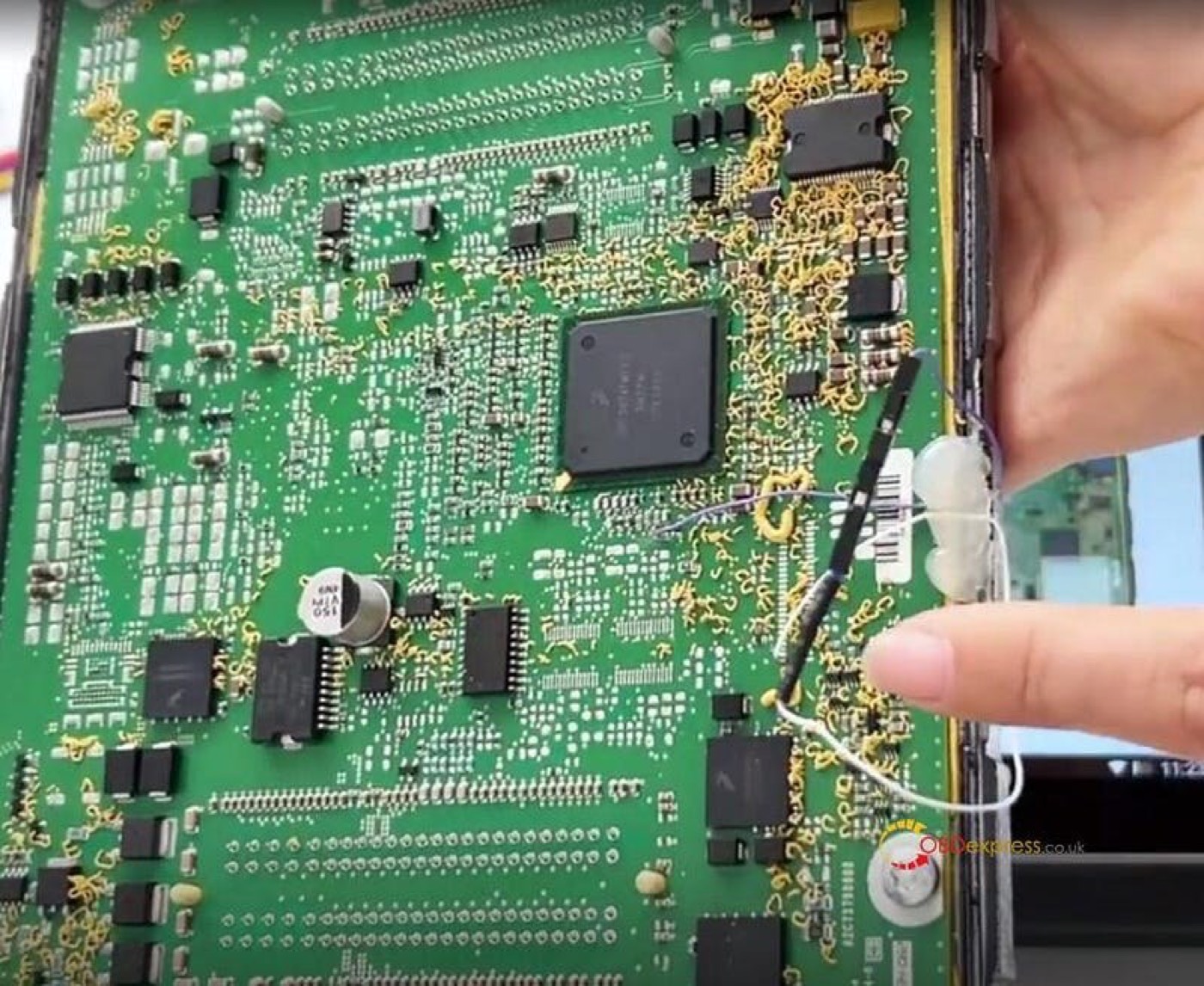

Zdjęcia
Podobne bloki
GPEC2CHRYSLERGPEC3CHRYSLEREDC16C2CHRYSLEREDC16U1CHRYSLEREDC16U31CHRYSLEREDC17C49CHRYSLEREDC16CP31CHRYSLER
Ten sam producent lub rodzina — często mają zbliżony pinout i nośnik pamięci.
