EMS3120 — sterownik (RENAULT)

Dane modułu

Marka
RENAULT
Producent sterownika
CONTINENTAL/SIEMENS/VDO
Nośnik / chip
TC1738
Tryb pracy
BOOT
Adapter
MP001
Odczyt
INT FLASH, INT EEPROM
Dodatkowo
CS · VIN
Źródło
lista ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

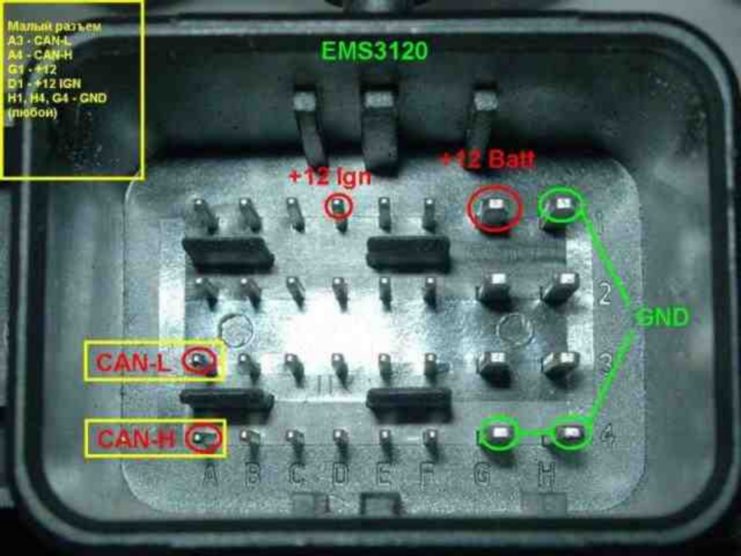

Schemat złącza — EMS3120
Schemat złącza — EMS3120
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Zdejmujemy sterownik i podłączamy na stole (zasilanie 12 V + CAN/K-Line).
  2. Czytamy pamięć TC1738 — OBDSTAR ECU MASTER, tryb BENCH/BOOT.
  3. Przygotowujemy plik: immo off / klon / korekta map — zależnie od zlecenia.
  4. Przeliczamy sumę kontrolną (CS) — bez tego sterownik nie wstanie.
  5. Zapisujemy przez OBDSTAR ECU MASTER i weryfikujemy odczytem kontrolnym.
  6. Montujemy w aucie, sprawdzamy komunikację i rozruch.

Zdjęcia

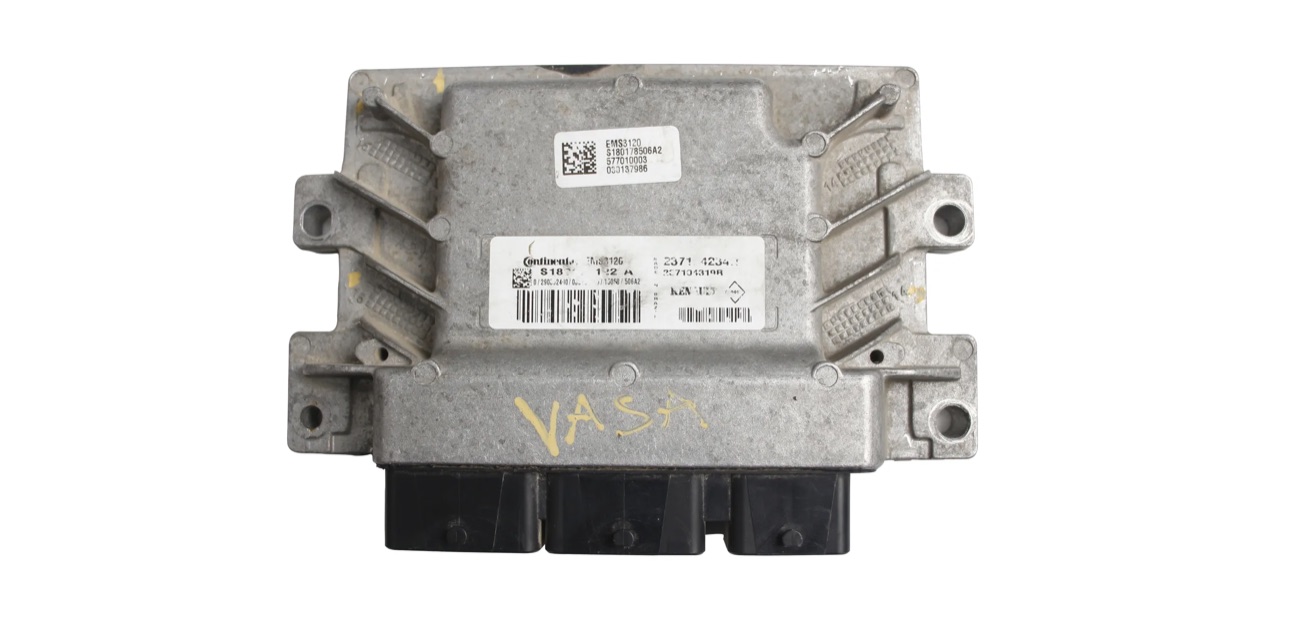

Blok — EMS3120 1
Blok — EMS3120 1

Podobne bloki

DDCRRENAULTSIM32RENAULTSID301RENAULTSID303RENAULTSID304RENAULTSID306RENAULTSID310RENAULTEDC15C3RENAULT
Ten sam producent lub rodzina — często mają zbliżony pinout i nośnik pamięci.
