DDCR — sterownik (RENAULT)

Dane modułu

Marka
RENAULT
Producent sterownika
DELPHI
Nośnik / chip
AM29F200BB+95080
Tryb pracy
BOOT
Adapter
P003/P003+/MP001
Odczyt
EXT FLASH, EXT EEPROM
Dodatkowo
CS
Źródło
lista ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V
· AIRBAG RESET, 221 modułów na tym chipie, tryb BENCH/JTAG
· lista ECM, 56 sterowników na tym chipie, tryb BENCH/BOOT
· lista Multi-Prog, 3 pozycji na tym chipie

Schemat połączenia

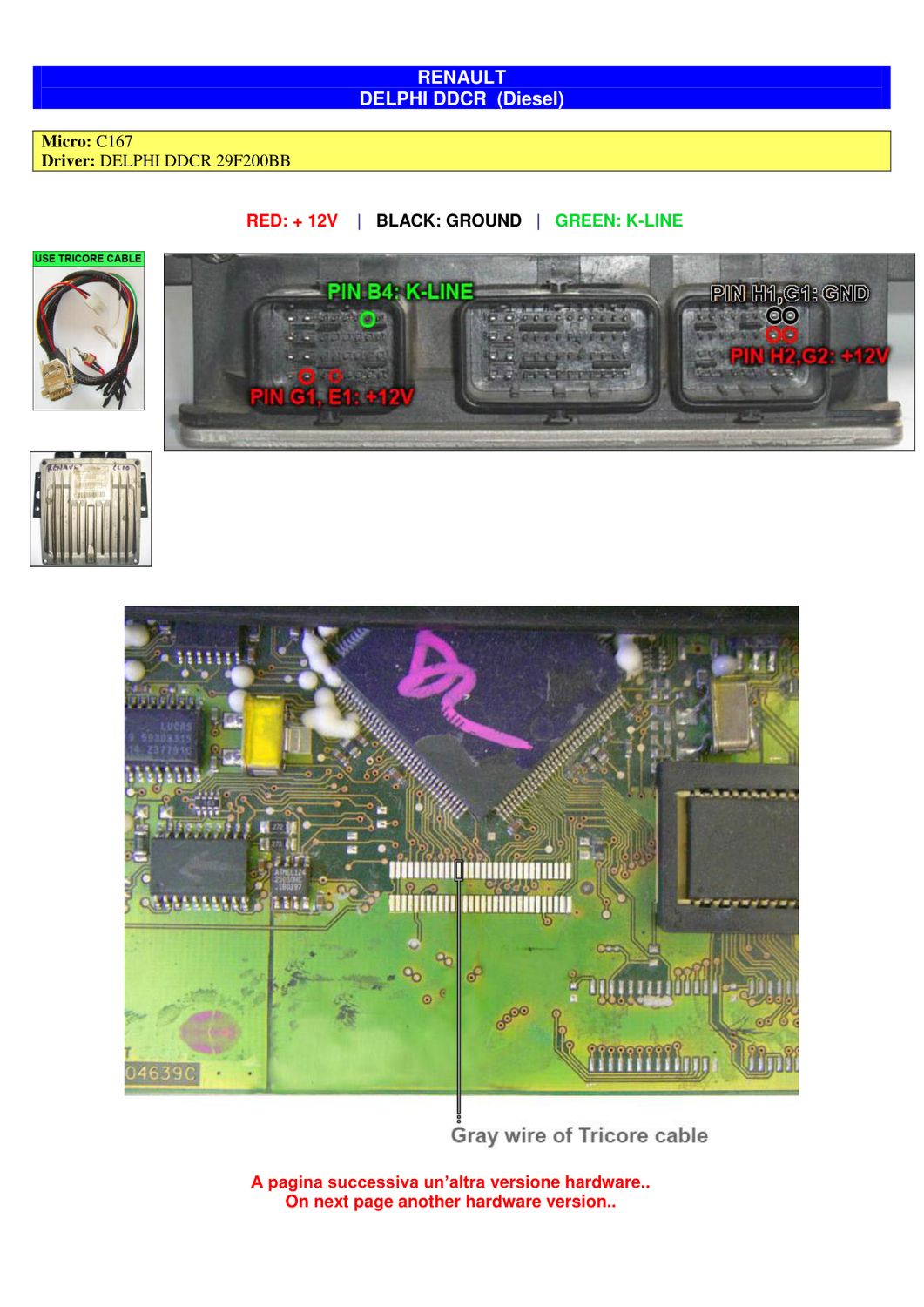

Schemat złącza — BOOTST10C167 DELPHI RENAULT DDCR EURO4
Schemat złącza — BOOTST10C167 DELPHI RENAULT DDCR EURO4
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Zdejmujemy sterownik i podłączamy na stole (zasilanie 12 V + CAN/K-Line).
  2. Czytamy pamięć AM29F200BB+95080 — OBDSTAR ECU MASTER, tryb BENCH/BOOT.
  3. Przygotowujemy plik: immo off / klon / korekta map — zależnie od zlecenia.
  4. Przeliczamy sumę kontrolną (CS) — bez tego sterownik nie wstanie.
  5. Zapisujemy przez OBDSTAR ECU MASTER i weryfikujemy odczytem kontrolnym.
  6. Montujemy w aucie, sprawdzamy komunikację i rozruch.
